Реферат



Союз Советскими

Социалистических

Республик

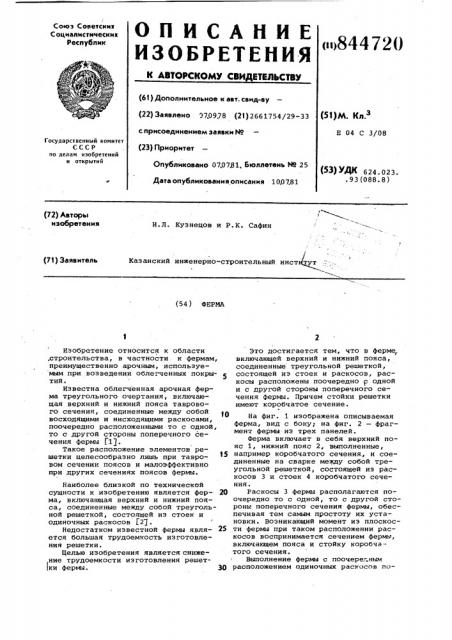

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 970978 (21) 2661754/29-33 (1i)844720 51 1М. К. с присоединением заявки М

Е 04 С 3/08

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 070781, Бюллетень No 25 (Sa) VATIC 624.023. . 93 (088. 8) Дата опубликования описания 100781 (72) Авторы изобретения

И.Л. Кузнецов и P.Ê. Сафин

Казанский инженерно-строительный инст тут

«» (71) Заявитель (S4 ) ФЕРМА

Изобретение относится к области

„строительства, в частности к фермам, преимущественно арочным, используемым при возведении облегченных покрытий.

Известна облегченная арочная ферма треугольного очертания, включающая верхний и нижний пояса таврового сечения, соединенные между собой восходящими и нисходящими раскосами, поочередно расположенными то с одной, то с другой стороны поперечного сечения фермы Г1).

Такое расположение элементов решетки целесообразно лишь при тавровом сечении поясов и малоэффективно при других сечениях поясов фермы.

Наиболее близкой по технической сущности к изобретению является ферма, включающая верхний и нижний пояса, соединенные между собой треугольной решеткой, состоящей из стоек и одиночных раскосов E2$.

Недостатком известной фермы является большая трудоемкость изготовления решетки.

Целью изобретения является сниже1 ние трудоемкости изготовления решетки фермы.

Это достигается тем, что в ферме,. включающей верхний и нижний пояса, соединенные треугольной решеткой, состоящей из стоек н раскосов, раскосы расположены поочередно с одной и с другой стороны поперечного сечения фермы. Причем стойки решетки имеют коробчатое сечение.

10 На фиг. 1 изображена описываемая ферма, вид с бокуу на фиг. 2 — фрагмент фермы.из трех панелей.

Ферма включает в себя верхний пояс 1, нижний пояс 2, выполненные, например коробчатого сечения, и соединенные на сварке между собой треугольной решеткой, состоящей из раскосов 3 и стоек 4 коробчатого сечения.

2О Раскосы 3 фермы располагаются поочередно то с одной, то с другой стороны поперечного сечения фермы, обеспечивая тем самым простоту их установки. Возникающий момент из плоскос25 ти фермы при таком расположении раскосов воспринимается сечением ферзю, включающем пояса и стоЯку коробчатого сечения.

Выполнение фермы с поочерет.ным

Зр расположением одиночных раскосов по844720

Формула изобретения

BHHHIIH Заказ 4485/15 Тираж 765 Подписное

Филиал ПЛП "Патент", г.ужгород, ул.Проектная,4 зволяет уменьшить трудоемкость изго. товления решетки фермы на 15-20%.

1. Ферма, преимущественно арочная„ включающая верхний и нижний пояса, соединенные между собой треугольной решеткой, состоящей из стоек и раскосов, отличающаяся тем, что, с целью снижения трудоемкости изготовления решетки, раскосы расположены поочередно с одной и другой стороны поперечного сечения фермы.

2. Ферма по п. 1, о т л и ч а ю— щ а я с я тем, что стойки решетки имеют коробчатое сечение.

Источники информации, принятые во внимание при экспертизе

1. Патент Англии Р 1235663, кл. Е 1 К, опублик. 1971.

2 . Патент Англии Р 1416298, кл. E 1 К, опублик. 1975.
