Реферат

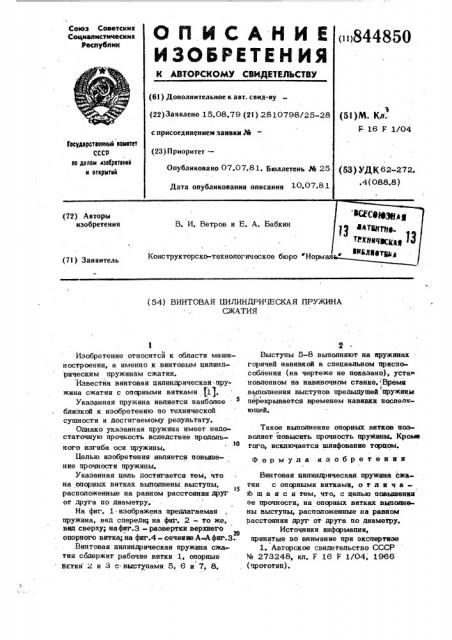

ОП ЫСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических .Республик (i i>844850 (61) Дополнительное к авт. свид-ву (22) ЗаЯвлено 15.08.79 (21).2810798/25 28 (51)M. Кл.

F- 16 F 1/04 с присоединением заявки ¹

Гооудорстеонний ноинтет

СССР оо делам лэобретений и открытой (23)Приоритет .—

Опубликовано 07.07.81. Бюллетень № 25

Дата опубликования описания (53) УД К 62-272..4(088.8) (54) ВИНТОВАЯ ЦИЛИНДРИЧЕСКАЯ ПРУЖИНА

СЖАТИЯ

1

Изобретение относится к области машиностроения, а именно к винтовым цилиндрическим пружинам сжатия.

Известна винтовая цилиндрическая - пружина сжатия с опорными витками (1).

Указанная пружина является наиболее близкой к изобретению по технической сущности и достигаемому результату, Однако указанная пружина имеет недостаточную прочность вследствие продольного изгиба оси пружины. ..та

Целью изобретения является новыщение прочности пружины.

Укаэанная цель достигается тем, .что на опорных витках выполнены выступы, 35 расположенные на равном расстоянии друг от друга по диаметру.

На фиг. 1 изображена предлагаемая пружина, вид спереди; на фиг. 2 — то же, вид сверху; нафиг.3 — развертки верхнего

20 опорного витка; на фиг.4- сечениеА-Афпг.3.

Винтовая цилиндрическая пружина сжатия содержит рабочие витки 1, опорные утки 2 и 3 с-выступами 5, 6 и 7, 8.

Выступы 5-8 выполняют на пружинах горячей навивкой в специальном приспособлении (на чертеже не показано), ycra новленном на навивочном станке. Время

1 выполнения выступов предыдущей пружины ! перекрывается временем навивки послеш ющей.

Такое выполнение опорных витков позволяет:повысить прочность пружины. Кроме таго, исключается шлифование торцом.

Формула изобретения

Бинтовая цилиндрическая пружина сжатия с опорными витками, о т л и ч аю щ а я с я тем, что, с целью повьппения ее прочности, на опорных витках выпалив ны выступы, расположенные на равном расстоянии друг от друга по диаметру.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 273248, кл. F 16 F 1/04, 1966 (прототип).
