Вентиль тонкой регулировки

Вентиль тонкой регулировки

Иллюстрации

Показать все

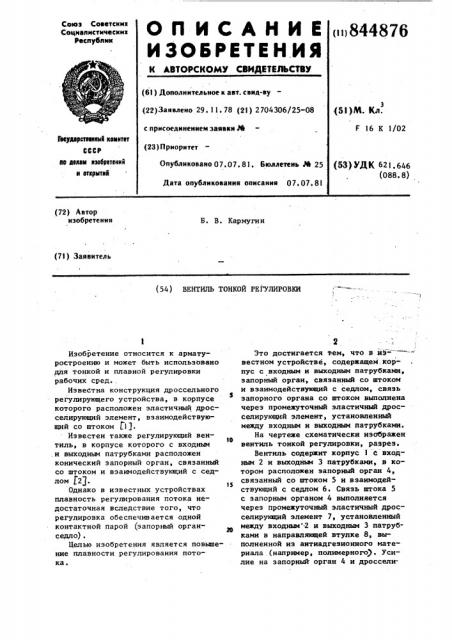

Реферат



(72) Автор изобретения

Б. В. Кармугин (7! ) Заявитель (54) ВЕНТИЛЬ ТОНКОЙ РЕГУЛИРОВКИ

Изобретение относится к арматуростроению и может быть использовано для тонкой и плавной регулировки рабочих сред..

Известна конструкция дроссельного регулирующего устройства, в корпусе которого расположен эластичный дросселирующий элемент, взаимодействующий со штоком Ll).

Известен также регулирующий вентиль, в корпусе которого с входным ,и выходным патрубками расположен конический запорныи орган, связанный со штоком и взаимодействующий с седлом f2).

Однако в известных устройствах плавность регулирования потока недостаточная вследствие того, что регулировка обеспечивается одной контактной парой (эапорный органседло) .

Целью изобретения является повышение плавности регулирования потока..2

Это достигается тем, что в йэ= вестном устройстве, содержащем. корпус с входным и выходным патрубками, запорный орган, связанный со штоком и взаимодействующий с седлом, связь запорного органа со штоком выполнена через промежуточный эластичный дросселирующий элемент, установленный между входным и выходным патрубками.

На чертеже схематически изображен вентиль тонкой регулировки, разрез.

Вентиль содержит корпус 1 с входным 2 и выходньм 3 патрубками, в котором расположен запорный орган 4, связанный со штоком 5 и взаимодействующий с седлом 6. Связь штока 5 с запорным органом 4 выполняется через промежуточный эластичный дросселируыщий элемент 7, установленный между входным 2 и выходным 3 патрубками в направляющей втулке 8, выполненной из антиадгезионного материала .(например, полимерного . Усилие на запорным орган 4 и дроссели844876 4 залипание в направляющей втулке 8.

Для устранения этого втулка 8 выполнена из антиадгезионного материала.

Наличие запорного органа 4 и работа эластичного элемента 7 в условиях всестороннего объемного сжатия позволяет применять вентиль при больших давлениях среды и низких температурах (в этом. случае регулирование

1о среды обеспечивается одной контактной парой запорный орган-седло) .

Возможна установка нескольких дроссепирующих контактных пар, чем практически достигнуть любой плавнос15 THe

Оптимизация конструкции в зависимости от конкретных условий может осуществляться путем подбора требуемой высоты, ширины или твердости эластич20 ного элемента.

Формула изобретения

3 рующий элемент 7 передается от приводного маховика 9 через опорную шайбу 10. Уплотнение штока 5 осуществляется с помощью втулки ll, сальника 12, нажимной втулки 13. и накидкой гайки 14.

Вентиль тонкой регулировки работает следующим образом.

При вращении маховика 9 шток

5 перемещается вверх, увеличивая обьем камеры, в которой расположен эластичный дросселирувший элемент .7, соответственно уменьшая. его деформацию и усилие, передаваемое на запорный орган 4 и боковые поверхности направляющей втулки 8.

Уменьшение усилия уплотнения в,паре седло 6- запорный орган 4 приводит к появлению расхода среды. Так как одновременно уменьшается контактное давление и в паре эластичный дросселирующий элемент 7-боковые поверхности направляющей втулки 8, среда проходит через эту уплотнительную пару, дополнительно дросселируясь 25 в ней. Плавность .и стабильность регулирования обеспечивается за счет введения в вентиль дополнительной дросселирующей контактной пары эластичный дросселирующий элемент 7— боковые поверхности направляющей втулки 8.

Для закрытия вентиля, вращая маховик 9, перемещают шток 5 вниз. При этом увеличивается усилие уплотнения, 35 передаваемое на запорный орган 4, а также контактное давление на боковые поверхности направляющей втулки

8, и вентиль закрывается.

Длительное нахождение эластичного 40 дросселирующего элемента 7 в напряженном состоянии может вызвать его

Вентиль тонкой регулировки, в корпусе которого с входным и выходным патрубками расположен запорный орган, связанный со штоком и взаимодействующий с седлом, отличающийся тем, что, с ценью повышения плавности регулирования потока, связь запорного органа со штоком выполнена через промежуточный эластичный дросселирующий элемент, установленный между входным н выходным патрубками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 20425, кл. F 16 К 7/06, 1931.

2. Кошанский М. С, и др. . Судовая арматура. Л., Судостроение, 1975, с.229, рис. 148.
