№ 84503

Класс 37а, 70;

СССР

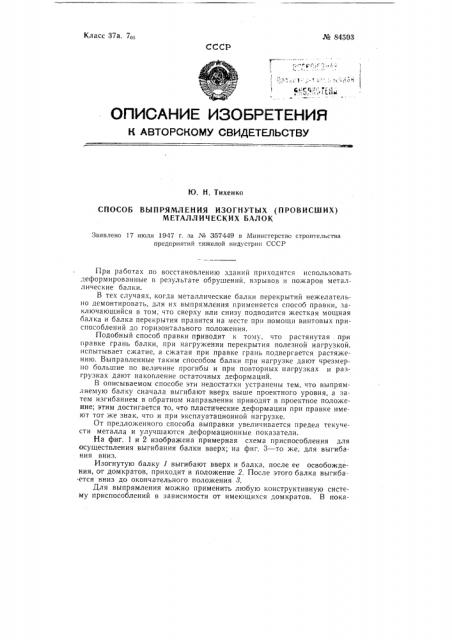

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. Н. Тихенко

СПОСОБ ВЫПРЯМЛЕНИЯ ИЗОГНУТЪ|Х (ПРОВИСШИХ)

МЕТАЛЛИЧЕСКИХ БАЛОК

Заявлено 17 июля 1947 г. аа ¹ 357449 в Министерство строительства предприятий тяжелой индустрии СССР

При работах по восстановлению зданий приходится использовать деформированные в результате обрушений, взрывов и пожаров металлические балки.

В тех случаях, когда металлические балки перекрытий нежелательно демонтировать, для их выпрямления применяется способ правки, заключающийся в том, что сверху или снизу подводится жесткая мощная оалка и балка перекрытия правится на месте при помощи винтовых приспособлений до горизонтального положения.

Подобный способ правки приводит к тому, что растянутая при правке грань балки, при нагружении перекрытия полезной нагрузкой, испытывает сжатие, а сжатая при правке грань подвергается растяжению. Выправленные таким способом балки при нагрузке дают черезмер»о большие по величине прогибы и при повторных нагрузках и разгрузках дают накопление остаточных деформаций.

В описываемом способе эти недостатки устранены тем, что выпрямляемую балку сначала выгибают вверх выше проектного уровня, а затем изгибанием в обратном направлении приводят в проектное положение; этим достигается то, что пластические деформации при правке имеют тот же знак, что и при эксплуатационной нагрузке.

От предложенного способа выправки увеличивается предел текучести металла и улучшаются деформационные показатели.

На фиг. 1 и 2 изображена примерная схема приспособления для осуществления выгибания балки вверх; на фиг. 3 — то же, для выгибания вниз.

Изогнутую балку 1 выгибают вверх и балка, после ее освобождения, от домкратов, приходит в положение 2. После этого балка выгибается вниз до окончательного положения 8.

Для выпрямления можно применить любую конструктивную систему приспособлений в зависимости от имеющихся домкратов. В пока№ 84503 ванном на чертеже приспособлении оалка повешена к мощной жесткой балке 4 выпрямляется с помощью двух домкратов 5. Эти домкраты при выгибе балки вверх стоят на жесткой балке 4 и верхним своим

xogi1oM у.пира!отся а куски pe i cé 6, «которым прикреплены ки 7; íà эт«подвески уложены, внизу их, куски рельсов 8, которые н упираются в выпрямляемую балку 1.

После выгиба балки вверх до положения 2, домкраты 5 переставляют так, что они нижней своей плоскостью упираются в выпрямляемую балку, а своим верхом упираются в мощную балку 4, на концах которой с помощью кусков рельсов 6 прикреплены подвески 7, понизу которых уложены куски рельсов 8, которые и упираются в выпрямляемую балку.

Предмет изобретения

Способ выпрямления изогнутых (провисш!!х) металлических балок без снятия их с опор, отличающийся тем, что, с целью использования упрочнения (наклепа) металла, благодаря пластическим деформациям того же знака, что и деформации эксплуатационной нагрузке, балку сначала выгибают вверх выше проектного уровня, а затем изгибанием в обратном направлении приводят в проектное положение. тг(7 " Сх г- иг. i
