Многоходовой кран для отборапроб
Патент 845050
Авторы
Многоходовой кран для отборапроб
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

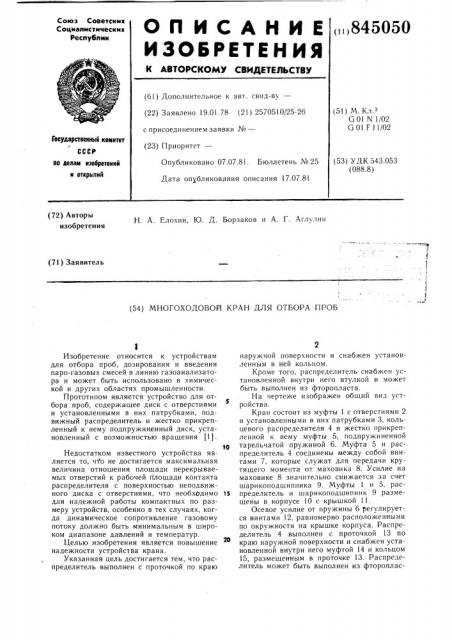

ОП ИСАНИЕ
„„845
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.01.78 (21) 2570510/25-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
G 01 N 1/02
G 01 F 11/02
Государственный комитет
СССР (53) УДК 543.053 (088.8) Опубликовано 07.07.81. Бюллетень № 25
Дата опубликования описания 17.07.81 па делан нзооретений н открытий (72) Авторы изобретения
Н. А. Елохин, 1О. Д. Борзаков и А. Г. Аглулин (71) Заявитель (54) МНОГОХОДОВОЙ КРАН ДЛЯ ОТБОРА ПРОБ
Изобретение относится к устройствам для отбора проб, дозирования и введения паро-газовых смесей в линию газоанализатора и может быть использовано в химической и других областях промышленности.
Прототипом является устройство для отбора проб, содержащее диск с отверстиями и установленными в них патрубками, подвижный распределитель и жестко прикрепленный к нему подпружиненный диск, установленный с возможностью вращения (1). т6
Недостатком известного устройства является то, чп о не достигается максимальная величина отношения площади перекрываемых отверстий к рабочей г1лощади контакта распределителя с поверхностью неподвижного диска с отверстиями, что необходимо 1$ для надежной работы компактных по размеру устройств, особенно в тех случаях, когда динамическое сопротивление газовому потоку должно быть минимальным в широком диапазоне давлений и температур.
Целью изобретения является повышение надежности устройства крана.
Указанная цель достигается тем, что распределитель выполнен с проточкой по краю наружной поверхности и снабжен установленным в ней кольцом.
Кроме того, распределитель снабжен установленной внутри него втулкой и может быть выполнен из фторопласта.
На чертеже изображен общий вид устройства.
Кран состоит из муфты 1 с отверстиями 2 и установленными в них патрубками 3, кольцевого распределителя 4 и жестко прикрепленной к нему муфты 5, подпружиненной тарельчатой пружиной 6. Муфта 5 и распределитель 4 соединены между собой винтами 7, которые служат для передачи крутящего момента от маховика 8. Усилие на маховике 8 значительно снижается за счет шари ко подшипника 9. Муфты 1 и 5. распределитель и шарикоподшипник 9 размещены в корпусе 10 с крышкой 11.
Осевое усилие от пружины 6 регулируется винтами 12. равномерно расположенными по окружности на крышке корпуса. Распределитель 4 выполнен с проточкой 13 по краю наружной поверхности и снабжен установленной внутри него муфтой 14 и кольцом
15, размещенным в проточке 13. Распределитель может быть выполнен из фтороплас845050
Фориула изобретения
Составитель Ю. Хачатурян
Техред А. Бойкас Корректор Ю. Макаренко
Тираж 907 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, 7К вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Редактор Л. Курасова
Заказ 4135/2 та, а муфта 1 из стекла, что делает возможным работу крана с коррозионными средами без применения смазки. Ширина кольцевого выступа между муфтой 14 и кольцом 15 зависит только от ди а метра отверст и и 2.
Кран работает следующим образом.
Действие крана основано на периодическом заполнении дозирующей петли анализируемой средой с последующим переводом ее в поток носителя поворотом распределителя 4 с помощью маховика 8.!. Многоходовой кран для отбора проб, включающий неподвижный диск с отверстиями и установленными в них патрубками, подвижный распределитель и жестко прикрепленный к нему подпружиненный диск, установленный с возможностью вращения, отличающийся тем, что, с целью повышения надежности его в работе, распределитель выполнен с проточкой по краю наружной поверхности и снабжен установленным в ней кольцом.
2. Кран по п. 1, отличающийся тем, что распределитель снабжен установленной внутри него муфтой.
3. Кран по п. 1, отличающийся тем, что распределитель выполнен из фторопласта.
Источники информации, принятые во внимание при экспертизе
l. Патент США ¹ 22775577554411, кл. 73 — 422, 1956 (прототип).
