Реферат

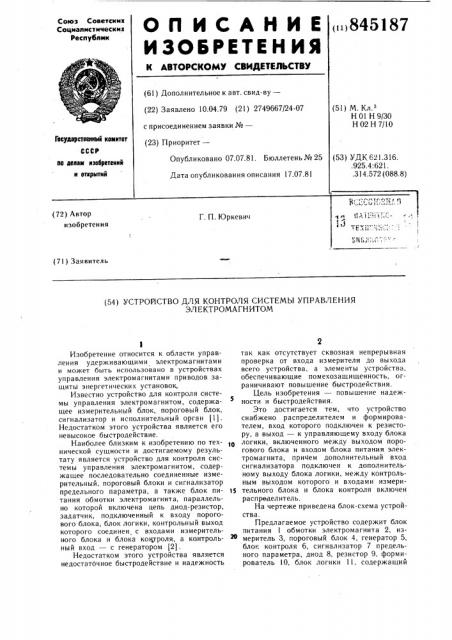

Союз Советскик

Социалистическик

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»>845187 (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.04.79 (21) 2749667/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Н 01 Н 9/30

Н 02 Н 7/10

Гасударственный кемнтет

СССР

Опубликовано 07.07.81. Бюллетень № 25 (53) УДК 621.316. .925.4:621. .314.572 (088.8) по делам нзобретеннй н вткрытнй

Дата опубликования описания 17.07.81 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СИСТЕМЫ УПРАВЛЕНИЯ

ЭЛЕКТРОМАГНИТОМ

Изобретение относится к области управления удерживающими электромагнитами и может быть использовано в устройствах управления электромагнитами приводов защиты энергетических установок, Известно устройство для контроля системы управления электромагнитом, содержащее измерительный блок, пороговый блок, сигнализатор и исполнительный орган (1).

Недостатком этого устройства является его невысокое быстродействие.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для контроля системы управления электромагнитом, содержащее последовательно соединенные измерительный, пороговый блоки и сигнализатор предельного параметра, а также блок питания обмотки электромагнита, параллельно которой включена цепь диод-резистор, задатчик, подключенный к входу порогового блока, блок логики, контрольный выход которого соединен, с входами измерительного блока и блока контроля, а контрольный вход — с генератором (2).

Недостатком этого устройства является недостаточное быстродействие и надежность так как отсутствует сквозная непрерывная проверка от входа измерителя до выхода всего устройства, а элементы устройства, обеспечивающие помехозащищенность, ограничивают повышение быстродействия.

Цель изобретения — повышение надежности и быстродействия.

Это достигается тем, что устройство снабжено распределителем и формирователем, вход которого подключен к резистору, а выход — к управляющему входу блока логики, включенного между выходом порогового блока и входом блока питания электромагнита, при 1ем дополнительный вход сигнализатора подключен к дополнительному выходу блока логики, между контрольным выходом которого и входами измери15 тельного блока и блока контроля включен распределитель.

На чертеже приведена блок-схема устройства.

Предлагаемое устройство содержит блок питания 1 обмотки электромагнита 2, измеритель 3, пороговый блок 4, генератор 5, блок контроля 6, сигнализатор 7 предельного параметра, диод 8, резистор 9, формирователь 10, блок логики 11, содержащий

845187

Формула изобретения го элементы И 12 — 16, элементы ИЛИ 17—

20, кнопку 21, источник опорного напряжения 22, распределитель 23 и задатчик 24.

В исходном состоянии на выходах измерителя 3, порогового блока 4, блока питания 1, элементов И 12, ИЯИ 18, управляемом выходе блока логики 11 присутствуют сигналы, по обмотке электромагнита 2 течет ток, в цепи диод 8 — резистор 9 тока нет.

При увеличении сигнала на выходе измерителя 3 выше сигнала яредельного параметра, установленного на выходе задатчика

24, на выходах порогового блока 4, элемента 12 и блока питания 1 сигналы исчезнут. По цепи — обмотка электромагнита 2, диод 8 и резистор 9 — будет протекать ток, величина и характер спадания которого определяются параметрами этой цепи. На выходе формирователя 10 появится импульс, длительность которого больше длительности помех, но меньше времени отпускания электромагнита 2.

Если длительность исчезновения сигнала на выходе порогового блока 4 больше длительности сигнала формирователя 10, то после исчезновения сигнала на выходе формирователя 10, на выходах элементов

И 13, 14, ИЛИ 19 сигналы запомнятся, а на втором входе элемента И 12 сигнал исчезнет. Если длительность исчезновения сигнала порогового блока 4 меньше длительности сигнала формирователя 10, то сигналы на выходах элементов И 13, 14 исчезнут раньше, чем на выходе формирователя 10.

На втором входе элемента И 12 сигнал останется и после появления сигнала порогового блока 4 на выходах элемента И 12 и блока питания появятся сигналы, электромагнит 2 отпустить не успеет. T. e. запоминание сигнализатором предельного параметра 7 и отпускание электромагнита 2 произойдет только в случае, когда длительность сигнала предельного параметра (в виде сигнала на исчезновение) больше длительности помехи.

Генератор 5 периодически выдает контрольные сигналы, длительностью меньше длительности сигнала формирователя 10 и больше времени прохождения сигнала предельного параметра от входа до выхода устройства, через элементы ИЛИ 17, И !5 на входы измерителя 3 и блока контроля 6.

Исчезают сигналы на выходах порогового блока 4 и блока питания 1, на входы элемента И 16 поступят сигналы от элемента

5 !

15 г5

Зо

ИЛИ 17 и через элемент ИЛИ 20 с формирователя 10. С элемента И 16 на элемен :

И 15 поступит сигнал, прерывающий контрольный сигнал на его выходе и выходе измерителя 3. Блок контроля 6 запоминает только сигналы, длительность которых меньше длительности сигнала генератора

5, но больше времени прохождения контрольного сигнала через устройство. Если канал прохождения сигнала через устройство неисправен, то на выходе формирователя 10 сигнал не появится, блок контроля 6 запомнит контрольный сигнал и выдаст сигнал о неисправности устройства.

Устройство можно использовать для любого количества измерителей предельных параметров, входы которых полкючаются к другим выходам распределителя 23, который выдает контрольные сигналы поочередно на каждый измеритель.

Устройство для контроля системы управления электромагнитом, содержащее последовательно соединенные измерительный, пороговый блоки и сигнализатор предельного параметра, а также блок питания обмотки электромагнита, параллельно которой включена цепь диод-резистор, задатчик, подключенный к входу порогового блока, блок логики, контрольный выход которого соединен с входами измерительного блока и блока контроля, а контрольный вход — с генератором, отличающееся тем, что, с целью повышения быстродействия и надежности, оно снабжено распределителем и формирователем, вход которого подключен к резистору, а выход — к управляющему входу блока логики, включенного между выходом порогового блока и входом блока литания электромагнита, причем дополнительный вход сигнализатора подключен к дополнительному выходу блока логики, между контрольным выходом которого и входами измерительного блока и блока контроля включен распределитель.

Источники информации, принятые во внимание при экспертизе

1. Устройство 3MT2 — 01, технические условия ВШ1, 287.573, Всесоюзное объединение Изотоп.

2. Измеритель ИТЛ вЂ” 02, ТУ 25 — 11— — (А а2. 710.038) — 7 7.
