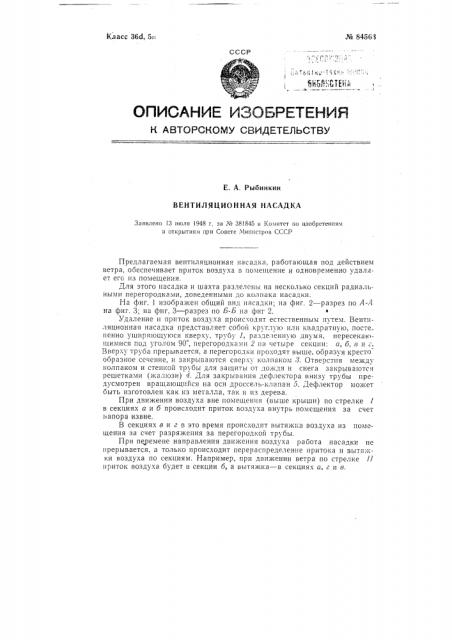

Класс 36d, 5о. в!в 84563

СССР! в Ь с 8 " ! X

ОПИСАНИ МЗОЬ ятКНИя

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

E. А. Рыбинкин

ВЕНТИЛЯЦИОННАЯ НАСАДКА

Заявлено !3 июля !948 г, за № 38!845 в Комитет по изооретенпям и открытиям при Совете Мипистров СССР

Предлагаемая вентиляционная насадка. работающая под действием ветра, обеспечивает приток воздуха в помещение и одновременно удаляет его из помещения.

Для этого насадка и шахта разделены на несколько секций радиальными перегородками, доведенными до колпака насадки.

На фиг. 1 изоора>кен общий вид насадки; на фиг, 2 — разрез по А-А на фиг. 3; на фиг, 3 — разрез по Б-Б на фиг 2.

Ф

Удаление и приток воздуха происходят естественным путем. Вентиляционная насадка представляет собой круглую или квадратну!о, посте пенно уширяющуюся кверху, трубу 1, разде.!енную двумя, пересекак1щимися под уголом 90, перегородками 2 на четыре секции: а, б, в и г.

Вверху труба прерывается, а перегородки проходят выше, образуя кресто образное сечение, и закрываются сверхх колпаком 3. Отверстия между колпаком и стенкой трубы для защиты от дождя н снега закрываются решетками (жалюзи) 4. Для закрывания дефлектора внизу трубы предусмотрен вращающийся на оси дроссель-клапан 5. Дефлектор может быть изготовлен как из металла, так и из дерева.

При движении воздуха вне помещения (выше крыши) по стрелке в секциях а и б происходит приток воздуха внутрь помещения за счет ! апора извне.

В секциях в и г в это время происходит вытяжка воздуха из помещения за счет разря>кения за перегородкой трубы.

При перемене направления движения воздуха работа насадки не прерывается, а только происходит перераспределение притока и вытяжки воздуха по секциям. Например, при движении ветра по стрелке ll приток воздуха будет в секции б, а вытяжка — в секциях а, г и в.

K 81563

Предмет изобретения

Фиг > разрез ле //Р

Фиг /

/ уЮ разр

Вечеа

Я (Техред А. Л. Сосииа Корректор А. КудрявЬва

Редактор А. Л. Березовская

Объем 0 18 изд л

Цена 4 коп

Формат (ОХ108 /,6

Тираж 220

ЦБТИ при Комитете но делам изобретений и открытий ньчt Совете Министров СССР.

Москва, Центр, М. Черкасский пер., д 2/б

Поди. к печ. 27/3 1 — 61 г . ак !489

Киржачская типография отде. а з ф отдела издательств и полиграфической промышленности

Владимирского областного Управления культуры

Вентиляционная насадка, работающая под действием ветра, от л ич а к> щ а я с я тем, что, с целью осуществления притока воздуха в поме1цение и одновременно вы гяжки из него, вентиляционная шахта и насадка разделены на несколько секций радиально расположенными перегородками, доведенными до колпака насадки.
