Пресс для упаковки материалов вкипы
Иллюстрации
Реферат

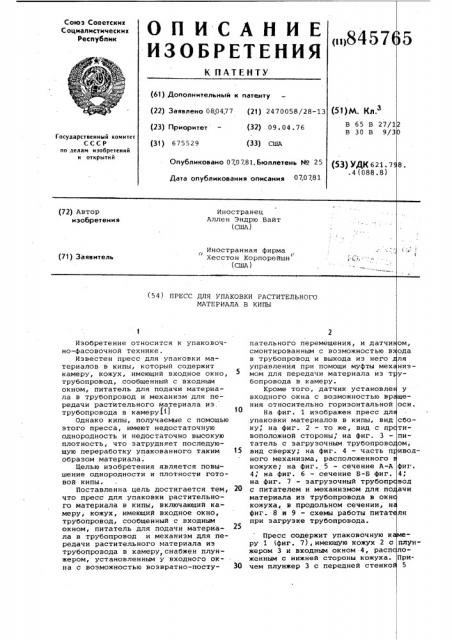

Союз Советских
Социалистическик
Республик
К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 08.04.77 (21) 2470058/28-13 (51)М. Кл.
В 65 В 27/1
В 30 В 9/3 (23) Приоритет (31) 675529 (32) 09.04.76 (33) США
Государственный комитет
СССР по делам изобретений и открытий (53) УДК621.7 8..4(088.8) Опубликовано 070781. Бюллетень М 25
Дата опубликования описания 070781
Иностранец
Аллен Эндрю Вайт (США) (72) Автор изобретения
Иностранная фирма
Il )
Хесстон Корпорейшн (США) (71) Заявитель (54) ПРЕСС ДЛЯ УПАКОВКИ РАСТИТЕЛЬНОГО
МАТЕРИАЛА В КИПЫ ом, ода ля низУ щеоси сботипиом, иводфиг. вод ачи ля еплунлоПри5
Изобретение относится к упаковочно-фасовочной технике.
Известен пресс для упаковки материалов в кипы, который содержит камеру, кожух, имеющий входное окно, трубопровод, сообщенный с входным окном, питатель для подачи материала в трубопровод и механизм для передачи растительного материала из трубопровода в камеру(1)
Однако кипы, получаемые с помощью этого пресса, имеют недостаточную однородность и недостаточно высокую плотность, что затрудняет последующую переработку упакованного таким образом материала.
Целью изобретения является повышение однородности и плотности готовой кипы.
Поставленна цель достигается тем, что пресс для упаковки растительного материала в кипы, включающий камеру, кожух, имеющий входное окно, трубопровод, сообщенный с входным окном, питатель для подачи материала в трубопровод и механизм для передачи растительного материала из трубопровода в камеру, снабжен плунжером, установленным у входного окна с воэможностью возвратно-поступательного перемещения, и датчи смонтированным с возможностью в в трубопровод и выхода из него управления при помощи муфты мех мом для передачи материала из т бопровода в камеру.
Кроме того, датчик установле входного окна с возможностью вр ния относительно горизонтальной
На фиг. 1 изображен пресс дл упаковки материалов в кипы, вид ку, на фиг. 2 — то же, вид с пр воположной стороны, на фиг. 3 татель с загрузочным трубопрово
15 вид сверху; на фиг. 4 — часть и ного механизма, расположенного кожухе; на фиг. 5 — сечение A-A
4, на фиг. 6 — сечение Б-Б фиг. на фиг. 7 — загрузочный трубопр
20 с питателем и механизмом для. по материала из трубопровода в окн кожуха, в продольном сечении, н фиг. 8 и 9 — схемы работы питат п и заг зке т боп ово а. р ру ру р
Пресс содержит упаковочную к ру 1 (фиг. 7),имеющую кожух 2 с жером 3 и входным окном 4, расп женным с нижней стороны кожуха.
30 чем плунжер 3 с передней стенко
845765 одновременно выполняет роль затвора окна 4.
Кроме того, пресс содержит питатель 6, который выполнен в виде барабана 7 с радиальными пальцами 8.
Причем барабан 7 установлен с воэможностью поворота относительно горизонтальной оси, а пальцы 8 питателя укреплены с возможностью перемещения в радиальном направлении. Причем каждая пара диаметрально распо ложенных пальцев 8 закреплена на . стойках 9, которые взаимодействуют через ролик 10 с эксцентрично установленными относительно оси вращения барабана 7 коленчатыми рычагами 11.
Кроме того пресс снабжен загрузочным трубопроводом 12, имеющим расширение у окна 4 кожуха, через которое трубопровод сообщается в упаковочной камерой. С боковой стороны в стенке 13 трубопровода выполнены продольные прорези 14. К трубопроводу 12 примыкает механизм для подачи материала из трубопровода в окно 4 кожуха, выполненный в виде вилки 15, которая установлена с возможностью перемещения ее зубьев 16 по замкнутой траектории вдоль прорези 14 трубопровода. Трубопровод 12 с боковой стороны напротив прорези 14 в стенке 17 имеет продольные пазы 18. В пазах 18 смонтирован с возможностью поворота относительно горизонтальной оси 19 пластинчатый датчик с пластинами 20 для управления вилкой
15. Датчик расположен у окна 4 кожуха и связан с вилкой 15 посредством муфты 21. Вилка 15 связана с приводным механизмом через кривошип
22, установленный на валу 23. Вилка 15 через внутренний фигурный паэ взаимодействует с неподвижным штифтом 24. Вал 23 через звездочку 25 и цепную передачу со звездочкой 26 связан с валом 27, несущим звездочку 28, которая в свою очередь через цепь связана со звездочкой 29. Звездочка 29 установлена на валу 30, который взаимодействует с ведущим ва валом 31 через муфту 21.
Кроме того, датчик для управления вилкой связан с муфтой 21 системой рычагов 32, 33, 34, 35, 36, 37 и 38.
Пресс работает следующим образом.
При вращении питателя 6 (фиг. 7-9) упаковываемый материал захватывается пальцами 8 и выталкивается ими во входную часть загрузочного трубопровода 12. По мере возрастания объема подаваемого материала, последний заполняет с определенной плотностью трубопровод 12, выталкивая пластины 20 датчика из внутреннего пространства трубопровода 12 (фиг.9).
Формула изобретения
1. Пресс для упаковки растительного материала в кипы, включающий камеру, кожух, имеющий входное окно, Щ трубопровод, сообщенный с входным окном, питатель для подачи материала в трубопровод и механизм для передачи растительного материала иэ трубопровода в камеру, о т л и ч а ю4 шийся тем, что, с целью повышения однородности и плотности готовой кипы, пресс снабжен плунжером, установленным у входного окна с возможностью возвратно-поступательного перемещения, и датчиком, смонтированным с возможностью входа в трубопровод и выхода из него для управления при помощи муфты механизмом передачи материала иэ трубопровода в камеру.
2. Пресс по п. 1, о т л и ч а ю55 шийся тем, что датчик установлен у входного окна с воэможностью вращения относительно горизонтальной оси.
5 !
О
Перемещение пластины 20 ереэ систему рычагов 32-38 передается муфте 21, которая производит сцепление ведомого вала 30 с ведущим валом 31 приводного механизма. Вращение ведомого вала 30 через систему цепных передач передается кривошипу 22, который в свою очередь сообщает движение вилке 15. Одновременно цепная передача приводит в движение плунжер 3. В результате перемещения плунжера 3 открывается входное окно
4 и через него в упаковочную камеру подается с помощью зубьев 16 и вилки 15 порция материала из трубопровода 12. При обратном движении плунжера 3 окно 4 закрывается, а поступившая в камеру 1 порция материала передней стенкой 5 того же плунжера прессуется. При освобождении трубопровода 12 пластина 20 датчика возвращается во внутреннее пространство трубопроводов. Это перемещение пластины через систему рычагов передается муфте 21, которая расцепляет ведомый вал от ведущего. В результате вилка 15 и плунжер 3 останавливаются в исходных положениях, ожидая очередного заполнения загрузочного трубопровода 12. После чего описанный выше цикл повторяется.
Использование пресса позволяет получать кипы упакованного материала с высокой однородностью и плотностью.
Источники информации, принятые во внимание при экспертизе
1. Патент CIA М 3552109, кл. 56-343, опублик. <968.
