№ 84581

Класс 42l, Зм

СССР

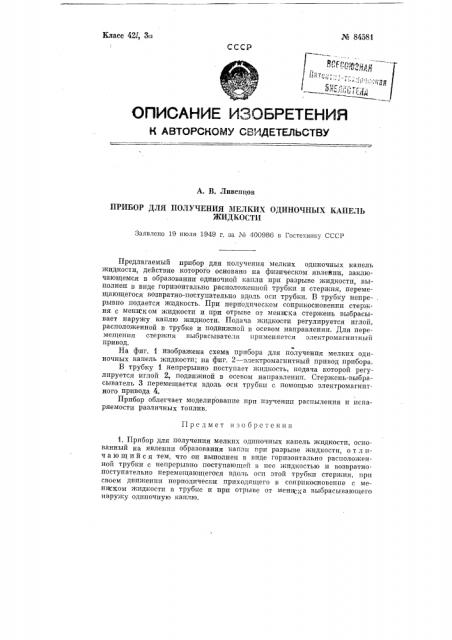

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

А. В, Ливенцов

ПРИБОР ДЛЯ ПОЛУЧЕНИЯ МЕЛКИХ ОДИНОЧНЫХ КАПЕЛЬ

ЖИДКОСТИ

Заявлено 19 июля 1949 г. за No 400986 в Гостехнику CCCP

Предлагаемый прибор для получения мелких одиночных капель жидкости, действие которого основано на физическом явлении, заключающемся в образовании одиночной капли при разрыве жидкости, выполнен в виде горизонтально расположенной трубки и стержня, перемещающегося возвратно-поступательно вдоль оси трубки. В трубку непре- . рывно подается жидкость. При периодическом соприкосновении стержня с мен|ском жидкости и при отрыве от менпска стержень выбрасывает наружу каплю жидкости. Подача жидкости регулируется иглой, расположенной в трубке и подвижной в осевом направлении. Для перемещения стержня выбрасывателя применяется электромагнитный привод.

На фиг. 1 изображена схема прибора для получения мелких одиночных капель жидкости; на фиг. 2 — электромагнитный привод прибора.

В трубку 1 непрерывно поступает жидкость, подача которой регулируется иглой 2, подвижной в осевом направлении. Стержень-выбрасыватель 3 перемещается вдоль оси трубки с помощью электромагнитного привода 4.

Прибор облегчает моделирование прп изучении распыления и пспаряемости различных топлив.

Предмет изобретения

1. Прибор для получения мелких одиночных капель жидкости, основанный на явлении образования капли при разрыве жидкости, о т л ич а ю шийся тем, что он выполнен в виде горизонтально расположенной трубки с непрерывно поступающей в нее жидкостью и возвратнопоступательно перемещающегося вдоль осп этой трубки стержня, при своем движении периодически приходящего в соприкосновение с мениском жидкости в трубке и при отрыве от менпска выбрасывающего наружу одиночную каплю.
