Электрофлотационный аппарат

Электрофлотационный аппарат

Иллюстрации

Показать все

Реферат

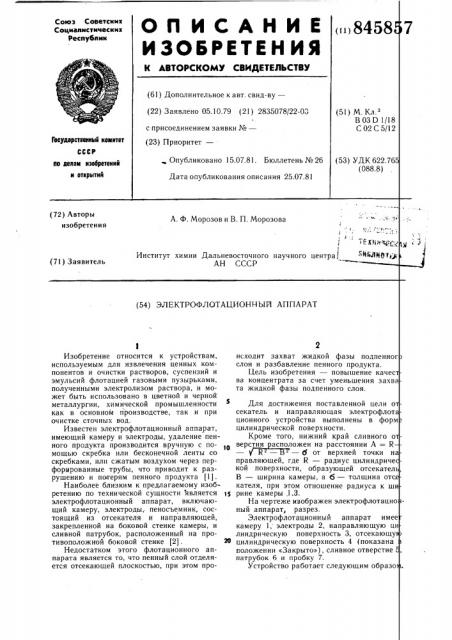

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< )8458 7 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.10.79 (21) 2835078/22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл 3

В 03 D 1/18

С 02 С 5/12

Геаударстееинык кемитет

СССР

Опубликовано 15.07.81. Бюллетень № 26

Дата опубликования описания 25.07.81 (53) УДК 622.76 (088.8) 00 делам изобретений и открытий (72) Авторы изобретения

А. Ф. Морозов и В. П. Морозова и.

Тr: «@» р:<-,;

Институт химии Дальневосточного научного центра) ">""11ЙМ Л

АН СССР (71) Заявитель (54) ЭЛЕКТРОФЛОТАЦИОННЫЛ АППАРАТ

Изобретение относится к устройствам, используемым для извлечения ценных компонентов и очистки растворов, суспензий и эмульсий флотацией газовыми пузырьками, полученными электролизом раствора, и может быть использовано в цветной и черной металлургии, химической промышленности как в основноМ производстве, так и при очистке сточных вод.

Известен электрофлотационный аппарат, имеющий камеру и электроды, удаление пенного продукта производится вручную с помошью скребка или бесконечной ленты со скребками, илн сжатым воздухом через перфорированные трубы, что приводит к разрушению и потерям пенного продукта (1).

Наиболее близким к предлагаемому изобретению по технической сущности является электрофлотационный аппарат, включающий камеру, электроды, пеносъемник, состоящий из отсекателя и направляющей, закрепленной на боковой стенке камеры, и сливной патрубок, расположенный на противоположной боковой стенке (2).

Недостатком этого флотационного аппарата является то, что пенный слой отделяется отсекающей плоскостью, при этом происходит захват жидкой фазы подпенног слоя и разбавление пенного продукта.

Цель изобретения — повышение качесва концентрата за счет уменьшения захва та жидкой фазы подпенного слоя.

Для достижения поставленной цели осекатель и направляющая электрофлотционного устройства выполнены в форм цилиндрической поверхности.

Кроме того, нижний край сливного оверстия асположен на расстоянии А = R

R — — 6 от верхней точки н правляюшей, где R — радиус цилиндриче кой поверхности, образующей отсекател,  — ширина камеры, а 6 — толщина отс кателя, при этом отношение радиуса к ши рине камеры 1,3.

На чертеже изображен электрофлотацио ный аппарат, разрез.

Электрофлотационный аппарат имее камеру 1, электроды 2, направляющую ци линдрическую поверхность 3, отсекающу цилиндрическую поверхность 4 (показана положении «Закрыто»), сливное отверстие патрубок 6 и пробку 7.

Устройство работает следующим образо .

845857

Формула изобретения

Составитель П. Кожина

Редактор Л. Тк>рина Техред А. Бойкас Корректор О. Билак

Заказ 5267/3 Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

В начале флотации отсекатель 4 устанавливают так, чтобы его нижний торец не выступал внутрь камеры 1 за нижний край направляющей поверхности 3 (положение

«Открыто»). В конце флотации отсекатель

4 перемешают по направляющей поверхности 3 до упора в заднюю стенку камеры 1 (положение «Закрыто»), тем самым отсекают пенный продукт через сливное отверстие 5 и патрубок 6.

Технико-экономическая эффективность предлагаемого устройства заключается в уменьшении захвата жидкой фазы подпенного слоя. Испытания показали, что по сравнению с известной конструкцией захват жидкой фазы подпенного слоя уменьшен не менее, чем на 74%.

1. Электрофлотационный аппарат, включающий камеру, электроды, пеносъемник, состоящий из отсекателя и направляющей, закрепленной на боковой стенке камеры, и сливной патрубок, расположенный на противоположной боковой стенке, отличающийся тем, что, с целью повышения качества концентрата за счет уменьшения захвата жидкой фазы подпенного слоя, отсекатель и направляющая выполнены в форме цилиндрической поверхности.

2. Аппарат по п. 1, отличающийся тем, что нижний край сливного отве стия асположен на расстоянии А = R — R — В -б от верхней точки направляющей,где К радиус цилиндрической поверхности, образуюгцей отсекатель,  — ширина камеры, а 6 — толщина отсекателя, при этом отношение радиуса к ширине камеры 1:3.

Источники информации, принятые во внимание при экспертизе

1. /Чамков А. А. Современное состояние и перспективы применения электролитической флотации веществ, ч. II, Кишинев, Штиинца; 1975.

20 2. Авторское свидетельство СССР № 645705, кл. В 03 С 5/00, 1977.
