Штамп для вытяжки полых изделий

Штамп для вытяжки полых изделий

Иллюстрации

Показать все

Реферат



t»i 84597

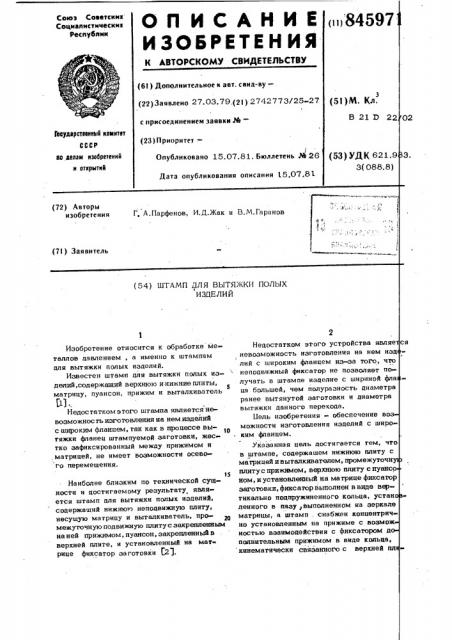

ОП ИСАНИЕ

ИЗОБВЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистические

Респу6лик (61) Дополнительное к авт. саид-ву— (22) Заявлено 27.03.79,(2l ) 2742773/25-27 с присоединением заявки М— (23) Приоритет .—

Опубликовано 15.07.81. Бюллетень М 26

Дата опубликования описания 15.07.81 (5l)M. Кл.

В 21 D 22

kocyaapcteeIttlbtll комитет

СССР

IIo делам изобретений и открытей (53) УДK 621.9

3(088.8) (72) Авторы изобретения Г. А.Парфенов, И.Q.Æàê и В.М.Гаранов.(7! ) Заявитель (54) ШТАМП ДЛЯ ВЫТЯЖКИ ПОЛЫХ

ИЗДЕЛИЙ

Изобретение относится к обработке металлов давлением, а именно к штампам для вытяжки полых изделий.

Известен штамп для вытяжки полых изделий,содержаший верхнюю и нижние плиты, матрицу, пуансон, прижим и выталкиватель

И., Недостатком этого штампа является невозможнос ть изготовления на нем иэделий с UIHpoKHM фланпем, tsK как в процессе вытяжки фпанец штампуемой заготовки, жес тко зафиксированный между прижимом и, матрицей, не имеет возможности осевоги перемещения. I5

Наиболее близким по технической сущности и достигаемому результату явля« ется штамп для вытяжки полых изделий, содержащий нижнюю неподвижную плиту, несущую матрицу и выталкиватель, промежуточную подвижную плиту с закрепленным на ней прижимом, пуансон, закрепленный в верхней плите, и установленный на мат рице фиксатор заготовки (21.

Недостатком этого устройства являе с невозможность изготовления на нем иэдлий с широким фланцем иэ за того, что неподвижный фиксатор не позволяет получать в штампе изделие с шириной фла— ца большей, чем полуразность диаметра ранее вытянутой заготовки и диаметра

BblT5I>KKH данного перехода.

UeIIb изобретения — обеспечение во можности изготовления иэделий с широким фланцем.

Указанная цель достигается тем, что в штампе, содержащем нижнюю плиту с матрицей и выталкивателем, промежуточн плиту с прижимом, верхнюю плиту с пуанс ном, и установленный на матрице фиксатор заготовки, фиксатор выполнен в виде вертикально подпружиненного кольца, устан ленного в пазу авыполненном на зеркале матрицы, а штамп . снабжен концентрично установленным Н8 прижиме с возмож ностью взаимодействия с фиксатором д полнительным прижимом в виде кольца, кинематически связанного с верхней плШтамп цля вытяжки полых иэделий, соцержащий нижнюю неподвижную плиту, несущую матрицу и выталкиватель, промежуточную подвижную плиту с закрепленным на ней прижимом, пуансон, закрепленный в верхней плите, и установленный . на матрице фиксатор заготовки, о т л ич а ю шийся тем, что, с целью воз . можности изготовления иэделий с широким фланцем, фиксатор выполнен в виде вертикально подпружиненного кольца, установленного в пазу, выполненном на зеркале матрицы, а штамп снабжен концентрично установленным на прижиме с возможностью взаимодействия с фиксатором дополнительным прижимом в вице кольца, кинематически связанного с верхней плитой посрецством жестко установленных на нем

4О вертикально подпружиненных толкателей.

1. Романовский В.П. Справочник по холодной штамповке, Л., Машиностроение», 1971, с. 621 рис. 530.

2. Нефедов А.П. Конструирование и изготовление штампов, М., Машиност роение, 1973, с. 240, рис. 162 (прототип) 3 8459 той посрецством жестко установленных на нем вертикально поцпружиненных толкателей.

На чертеже изображен штамп, продольный разрез. 5

Штамп содержит нижнюю непоцвижную плиту 1, на которой жестко установлена матрица 2, и с возможностью осевого перемещения выталкиватель 3, промежуточную подвижную плиту 4 с закрепленным на ней прижимом 5, пуансон 6, закрепленный в верхней плите 7, концентрично установленный на прижиме 5 цополнительный прижим в виде кольца 8, кинематически связанного с верхней плитой 7 посредством . жестко установленных на нем вертикально подпружиненных пружинами 9 толка телей

10 и фиксатор заготовки, выполненный в виде подпружиненного пружинами 11 через штоки 12 кольца 13, установленного в пазу на зеркале матрицы 2 с возможностью осевого перемещения и взаимодействия с дополнительным прижимом 8.

Штамп работает следующим образом.

Предварительно вытянутая заготовка с фланцем устанавливается на кольцо. 13 фиксатора, занимающее под действием штоков 12 и пружин 11 крайнее верхнее положение. Под действием наружного ползуна пресса (на чертеже не показан) подвижная плита 4 с основным прижимом 5 совместно с цополнительным прижимом 8, прижатым к фланцу прижима 5 с помощью толкателей 10 пружинами 9, перемещается вниз. При достижении крайнего нижнего положения прижим 5 останавливается, обес. печивая постоянный зазор между ним и матрицей 2 и прецотвращая склацкообраэование в процессе вытяжки цетали. В этот момент под цействием внутреннего ползуна пресса (на чертеже не показан), возцействующего на верхнюю плиту 7, пуансон 6 начинает перемещается вниз и втягивает заготовку в матрицу 2. Верхняя плита 7, взаимодействуя с толкателями 10, также перемещает вниз дополнительный прижим 8, который, взаимодействуя через заготовку с фиксатором

13 и преодолевая сопротивление пружин

11, устанавливает фиксатор 13 в пазы

71 4 заподлицо с зеркалом матрицы 2.При перемещении пуансона 6 вверх одновременно l10g цействием пружин 9 в том же направлении движутся толкатели 10, увлекая за собой прижим 8, которьЩ достигнув фланца прижима 5, останавливается. Прижим 5 осуществляет перемещение вверх под действием наружного пелэуна пресса совместно с прижимом 8. Выталкиватель

3 выталкивает отштампованную деталь

14, при этом фиксатор 13 под действием штоков 12 и пружин 11 занимает первоначальное положение для фиксации слецующей заготовки.

Прецлагаемая конструкция дает возможность изготовления изделий с широким фланцем. формула изобретения сточники информации принятые во внимание при экспертизе

84597 1

Составитель В,Муслимов

Редактор К. Волошук Техред М.Рейвес Корректор,B. Бутяга

Заказ 5278/7 Тираж 888 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,Москва, Ж-35, Раушская наб., ц 4I5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
