Блок штампов для обработки листовогоматериала
Иллюстрации
Реферат

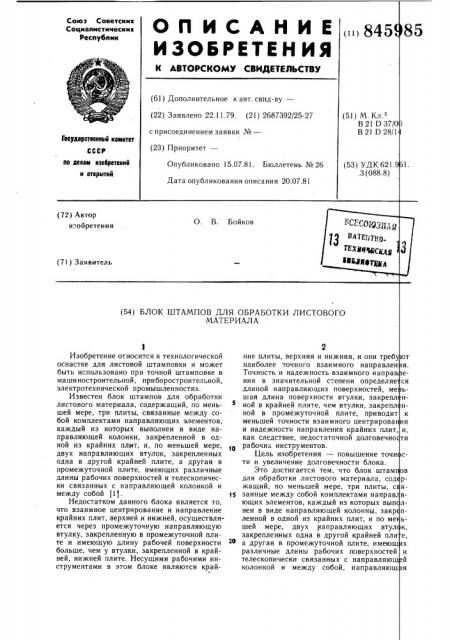

Союз Советских
Соцкапмстических
Республик
ОП ИСАНИЕ „„84585
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.11.79. (21) 2687392/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл з
В 21 D 37/О
В 21 D 28/1
Государственный конитет но делан изооретений и открытий
Опубликовано 15.07.81. Бюллетень № 26
Дата опубликования описания 20.07.81 (53) УДК 621. 1..3 (088.8) (72) Автор изобретения
,),. ()Я)ЗД Г е
О. В. Бойков
04ТГПХКО тЕХВ Щ, д вице, (71) Заявитель
1 (54) БЛОК ШТАМПОВ ДЛЯ ОБРАБОТКИ ЛИСТОВОГО
МАТЕРИАЛА ют еся ьия
И) ти р
ЯЯльК, е, х
Изобретение относится к технологической оснастке для листовой штамповки и может быть использовано при точной штамповке в машиностроительной, приборостроительной, электротехнической промышленностях.
Известен блок штампов для обработки листового материала, содержащий, по меньшей мере, три плиты, связанные между собой комплектами направляющих элементов, каждый из которых выполнен в виде направляющей колонки, закрепленной в одной из крайних плит, и, по меньшей мере, двух направляющих втулок, закрепленных одна в другой крайней плите, а другая в промежуточной плите, имеющих различные длины рабочих поверхностей и телескопически связанных с направляющей колонкой и между собой 11).
Недостатком данного блока является то, что взаимное центрирование и направление крайних плит, верхней и нижней, осуществляется через промежуточную направляющую втулку, закрепленную в промежуточной плите и имеющую длину рабочей поверхности больше, чем у втулки, закрепленной в крайней, нижней плите. Несущими рабочими инструментами в этом блоке являются крайо ние плиты, верхняя и нижняя, и они требу наиболее точного взаимного направлен
Точность и надежность взаимного направ ния в значительной с-.епени определяе длиной направляющих поверхностей, ме шая длина поверхности втулки, закрепл ной в крайней плите, чем втулки, закрепл ной в промежуточной плите, приводит меньшей точности взаимного центрирова и надежности направления крайних плит, как следствие, недостаточной долговечно рабочих инструментов.
Цель изобретения — повышение точн ти и увеличение долговечности блока.
Это достигается тем, что блок штам для обработки листового материала, сод жащий, по меньшей мере, три плиты, с занные между собой комплектами направ ющих элементов, каждый из которых вып нен в виде направляющей колонны, закр ленной в одной из крайних плит, и по ме шей мере, двух направляющих втул закрепленных одна в другой крайней пли а другая в промежуточной плите, имеющ различные длины рабочих поверхностей телескопически связанных с направляю колонкой и между собой, направляющ
845985
Формула изобретения
Составитель Ю. Цейтлин
Редактор К. Волощук Техред А. Бойкас Корректор Е. Рошко
Заказ 5422/48 Тираж 888 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 втулка с рабочей поверхностью наибольшей длины закреплена в крайней плите.
На чертеже показан узел блока штампа, (слева с опорами качения между сопрягаемыми поверхностями колонки и втулок, справа — с опорами качения и скольжения) .
Блок штампов содержит нижнюю плиту 1, в которой закреплены направляюшие колонки 2, верхнюю плиту 3, в которой закреплены направляющие втулки 4, подвижно связанные с колонками (в случае необходи- „0 мости при помощи тел качения 5, заключенных в сепаратор 6), промежуточную плиту 7, в которой закреплены направляющие втулки 8, подвижно связанные со втулками 4 при помощи тел качения 9, заключенных в сепаратор 10. Направляющие втулки 8 закреплены в плите 7 при помощи эпоксидного клея, направляющие втулки 4 в,плите 3 также могут быть закреплены при помощи эпоксидного слоя. Блок может содержать более трех плит. В этом случае наружная поверхность направляющей втулки каждой плиты является направляющей колонкой для смежной плиты. На промежуточных плитах, обычно служащих в качестве прижимовсъемников, могут быть размещены элементы штампов, также требующие точного направления. Однако направляющие втулки, закрепленные в крайней, в частности верхней плите, выполняют с рабочей поверхностью наибольшей длины, так как верхняя и нижняя плиты нуждаются в наиболее точном направлении.
При ходе штампа опускается верхняя плита 3, и направляющие втулки 4 перемешаются вдоль колонок 2 (непосредственно или через опоры качения 5), опускается также промежуточная плита 7, и направляющие втулки 8 перемещаются вдоль направляюших втулок 4 (непосредственно или через опоры качения 9).
Блок штампов для обработки листового материала, содержащий, по меньшей мере, три плиты, связанные между собой комплектами направляющих элементов, каждый из которых выполнен в виде направляюшей колонки, закрепленной в одной из крайних плит, и по меньшей мере, двух направляюших втулок, закрепленных одна в другой крайней плите, а другая в промежуточной плите, имеющих различные длины рабочих поверхностей и телескопически связанных с направляющей колонкой и между собой, отличающийся тем, что, с целью повышения точности и увеличения долговечности блока, направляющая втулка с рабочей поверхностью наибольшей длины закреплена в крайней плите.
Источники информации, принятые во внимание при экспертизе
1. Патент США Ка 3742797, кл. В 26 D 7/18, 83-140, 03.07.73.
