В 29c., Класс 39а2, 3ав

М 84606

СССР

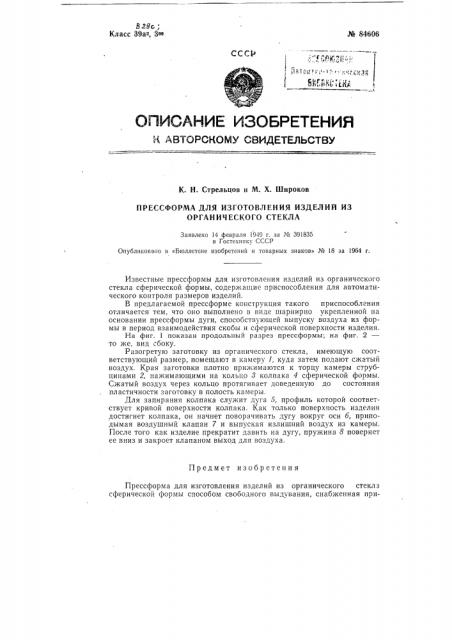

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

N А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. Н. Стрельцов и М. Х. Широков

ПРЕССФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ

ОРГАН ИЧ ЕСКОГО CTEKJIA

Заявлено 14 февраля 1949 r. за ¹ 391835 в Гостехиику СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 18 за 1964 r.

Предмет изобретения

Прессформа для изготовления изделий из органического стеклз сферической срормы способом свободного выдувания, снабженная приИзвестные прессформы для изготовления изделий из органического стекла сферической формы, содержащие приспособления для автоматического контроля размеров изделий.

В предлагаемой прессформе конструкция такого приспособления отличается тем, что оно выполнено в виде шарнирно укрепленной на основании прессформы дуги, способствующей выпуску воздуха из формы в период взаимодействия скобы и сферической поверхности изделия.

На фиг. 1 показан продольный разрез прессформы; на фиг. 2 то же, вид сбоку.

Разогретую заготовку из органического стекла, имеющую соответствующий размер, помещают в камеру 1, куда затем подают сжатый воздух, Края заготовки плотно прижимаются к торцу камеры струбцинами 2, нажимающими на кольцо 3 колпака 4 сферической формы.

Сжатый воздух через кольцо протягивает доведенную до состояния пластичности заготовку в полость камеры.

Для запирания колпака служит дуга 5, профиль которой соответствует кривой поверхности колпака. Как только поверхность изделия достигнет колпака, он начнет поворачивать дугу вокруг оси б, приподымая воздушный клапан 7 и выпуская излишний воздух из камеры.

После того как изделие прекратит давить на дугу, пружина 8 повернет ее вниз и закроет клапаном выход для воздуха.
