Пресс-форма для изготовления вып-лавляемых и пенополистироловыхмоделей

Пресс-форма для изготовления вып-лавляемых и пенополистироловыхмоделей

Иллюстрации

Показать все

Реферат

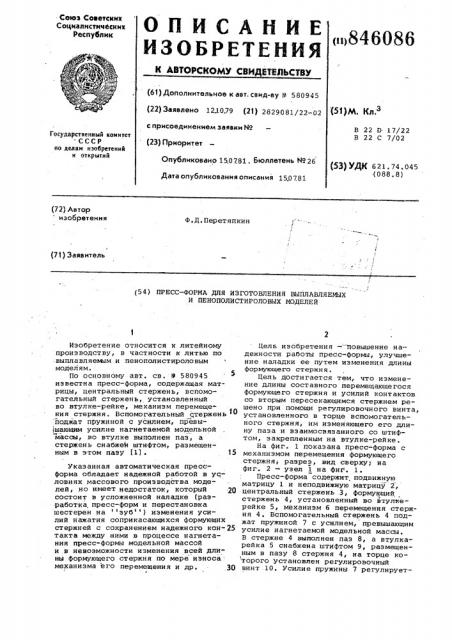

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союэ Советсккх

Соцкалисткн иск их

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву Р 580945 (22) Заявлено 121079 (21) 2829081/22-02 (5 )М

3 с присоединением заявки Мо

В 22 0 3 7/22

В 22 С 7/02

Государственный комитет СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.0781. Бюллетень Мо 26

Дата опубликования описания 150781 (53) УДК 621.74.045 (088.8) (72) Автор изобретения

Ф.Д.Перетяпкин (71) Заявитель (54 ) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ BbIIIJIABJIHEMblX

И ПЕНОПОЛИ СТ ИР ОЛО ВЫХ МОДЕЛЕ Й

Изобретение относится к литейнОму производству, в частности к литью по выплавляемым и пенополистироловым моделям.

По основному авт. св. 9 580945 известна пресс-форма, содержащая матрицы, центральный стержень, вспомогательный стержень, установленный во втулке-рейке, механизм перемеще" ния стержня. Вспомогательный стержень поджат пружиной с усилием, превы шающим усилие нагнетаемой модельной массы, во втулке выполнен паз, а стержень снабжен штифтом, размещенным в этом пазу (ll ° 15

Указанная автоматическая прессформа обладает надежной работой в условиях массового производства моделей, но имеет недостаток, который 2Q состоит в усложненной наладке (разработка пресс-форм и перестановка шестерен на зуб ) изменения усилий нажатия соприкасающихся формующих стержней с сохранением надежного кон-25 такта между ними в процессе нагнетания пресс-формы модельной массой и в невозможности изменения всей длины формующего стержня по мере износа механизма его перемещения и др, З() Цель изобретения — Повыше н ие н адежности работы пресс-форьы, улучшение наладки ее путем изменения длины формующего стержня.

Цель достигается тем, что изменение длины составного перемещающегося формующего стержня и усилий контактов со вторым пересекающимся стержнем решено при помощи регулировочного винта, установленного в торце вспомогательного стержня, им изменяющего его длину паза и взаимосвязанного со штифтом, закрепленным на втулке-рейке.

На фиг. 1 показана пресс-форма с механизмом перемещения формующего стержня, разрез, вид сверху; на фиг. 2 — узел 1 на фиг . 1.

Пресс-форма содержит. подвижную матрицу 1 и неподвижную матрицу 2, центральный стержень 3, формующий стержень 4, установленный so втулкерейке 5, механизм 6 перемещения стержня 4. Вспомогательный стержень 4 поджат пружиной 7 с усилием, превышающим усилие нагнетаемой модельной массы.

В стержне 4 выполнен паз 8, а втулкарейка 5 снабжена штифтом 9, размещенным в пазу 8 стержня 4, на торце ко торого установлен регулировочный винт 10. Усилие пружины 7 регулирует846086 ся при пОмОЩи прОбки 11, С Целr:û 1 менения длины- формующего стержня -1 с воэможностью перемещения на требуемое расстояние hq стержень 4 снабжен регу. яировочным винтом 10, контактирующим о штифтом 9 и изменяющим его ход поджатия.

Пресс-форма работает следукщим образом.

Не снимая пресс-форму с автомата-стенда, разъединяют матрицы 1 и 2 (замкнутое рабочее положение матриц

1 и 2 не показано), на торце в111яедшего из матрицы 1 формующего стержня

5 и 4, снимают пробку 11 и пружину

7, при помощи отвертки винтом 10 регулируют требуемое расстояние Ь,, изменяя ход п9 поджатия. Устанаилива— ют на место пружину 7 и пробкой 11 з адают требуемые у силн я поджати я .

После соединения матриц 1 и 2 механизмм 6 перемещения передви гает ст ержень 4 на величину хода установки и поджимает его дополнительно пружиной

7 для плотного контактирования с центральным стержнем 3. В процессе нагнетания пресс †фор модельной массой пересекающиеся стержни 3 и 4 по поверхности A находятся в состоянии надежного контакта, гарантируя требуемое расстояние 17.1 и качественное получение модельного блока.

Подведенные годичные испытания опытного образца на автоматической пресс-форме в уело ви ях массогo; ро и эводст ва блоков моделей показ. н надежную его работу. Предлагаемое регулировочное устройство 3начительно у про.1ает ..ал здку пресс-фон иы в

ПРОЦессс ее износ11. 1111 IltII.û:I в(. вIIH— ма!1ие быстрый выход из строя ст:-,æ: r7

4 по забитым остJ. ii к1 ..":кам В, предлагаемо устройство позвол: åò испольэовать старые стержни с,1ос1-,едующей перешлифовкой его по ;1ояер.кности А, i

Фор11ула и.; 7бре1ен я

ilpEcc -форма для из готовлен11я выплавляемых и пенополистироловых мо15 делей по авт. св. Р 580945, о т л и ч а ю щ а я с я т=ì,,что,,с ;целью по вышения надежности работы пресс— формы, улучшения ее наладки путем изменения длины формующего стержня, 7п вспс могательный стержень снабжен регу11ировочным винтом, сопряженньм од— ним концом со штифтом„ закрепленным вб втулке-рейке и установленным с воэможностью изменения хода по его пазу.

Источники информации, принятые во внимание при экспертизе

ЗО 1. Авторское свидетельство СССР

9 580945, кл. В 22 D 17/2?, 1976.

846086

g У 10 фиа2

Составитель В.Васехин

Корректор Е . Рошко

Редактор М. Погориляк Техред Н. Ковалева, Заказ 5320/16 Тираж 869

ВНИИПИ Государственного комитета СССР о делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ЛПП Патент, г. Ужгород, ул. Проектная,
