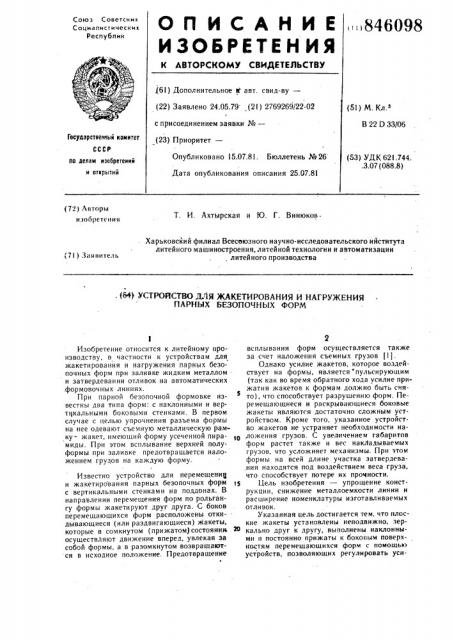

О П И С А Н И Е 846098

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

-Ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,(61) Дополнительное тс авт. свид-ву— (22) Заявлено 24.05.79 (21) 2769269/22-02 (51) М Кл а с присоединением заявки №вЂ”

В 22 D 33/06 (23) Приоритет—

Государственный комнтет

Опубликовано 15.07.81. Бюллетень № 26

Дата опубликования описания 25.07.81 (53) УДК 621.?44. .3.07 (088.8) по делам нзабретеннй н открытий (72) Авторы изобретс ния

Т. И. Ахтырская и Ю. Г. Винюков

Харьковский филиал Всесоюзного научно-исследовательского ийститута литейного машиностроения, литейной технологии и автоматизации литейного производства (7! ) Заявитель. (сх4} УСТРОЙСТВО Д.т)Я ЖАКЕТИРОВАНИЯ И НАГРУЖЕНИЯ

ПАРНЫХ БЕЗОПОЧН ЫХ ФОРМ

Изобретение относится к литейному производству, в частности к устройствам для жакетирования и нагружения парных безопочных форм при заливке жидким металлом и затвердевании отливок на автоматических .формовочных линиях.

При парной безопочной формовке известны два типа форм: с наклонными и вертикальными боковыми стенками. В первом случае с целью упрочнения разъема формы на нее одевают съемную металлическую рамку- жакет, имею ций форму усеченной пирамиды. При этом всплывание верхней полуформы при заливке предотвращается наложением грузов на каждую форму.

Известно устройство для перемешенир и жакетирования парных безопочных форм с вертикальными стенками на поддонах. В направлении перемещения форм по рольгангу формы жакетируют друг друга. С боков перемещающихся форм расположены откидывающиеся (или раздвигающиеся) жакеты, которые в сомкнутом (прижатом) состоянии. 20 осуществляют движение вперед, увлекая за собой формы, а в разомкнутом возвращаются в исходное положение. Предотвращение

2 всплывания форм осуществляется также за счет наложения съемных грузов 11) .

Однако усилие жакетов, которое воздействует на формы, является пульсирующим (так как во время обратного хода усилие прижатия жакетов к формам должно быть снято), что способствует разрушению форм. Перемещающиеся и раскрывающиеся боковые жакеты являются достаточно сложным устройством. Кроме того, указанное устройство жакетов не устраняет необходимости наложения грузов. С увеличением габаритов форм растет также и вес накЛадываемых грузов, что усложняет механизмы. При этом формы на всей длине участка затвердева,ния находятся под воздействием веса груза, что способствует потере их прочности.

Цель изобретения — упрощение конструкции, снижение металлоемкости линии и рас щи рение номенклатуры изгота вли ваемых отливок.

Указанная цель достигается тем, что плоские жакеты установлены неподвижно, зеркально друг к другу, .выполнены наклонными и постоянно прижаты к боковым поверхностям перемещающихся форм с помощью устройств, позволяющих регулировать уси846098

4 л>IH пру жин 8 осуществляется с HoMQIUblo винтов 6, гаек 7 и втулок 9. е- В устройстве может быть использован любой другой способ для создания усилия т прижима жакетов, например гидропневмо5 при Вод.

Предлагаемое устройство позволяет снизить на 15 — 20>,>о количество механизмов о линии и ее металлоемкость за счет ликвидации грузов, грузосъемщика и грузоукладчика и устройств для их перемещения, расширить номенклатуру изготавливаемых отливок и увеличить габариты форм. Возможность постепенного разгружения форм по мере их продвижения по участку затвердевания позволяет увеличить металлоемкость форм и расширить номенклатуру изготавляемых отливок.

Формула изобретение> лие прижатия жакетов к форме, препятст вуя всплыванию верхней полуформLI.

Жакеты выполнены с возможностью пер мещения в вертикальной плоскости.

Длина каждого жакета не IIpc вышае одной трети длины формы, а усилия прпжа тия жакетов к каждой из перемещающих ся форм на участке заливки достигает мак симума и постепенно снижается до !Iуля H мере продвижения форм по участку заливк

На фиг. изображена схема располо жения устройства и диаграмма распределе ния усилий прижима к форме; на фиг. 2— устройство для жакетирования и нагруже ния форм и вид А; на фиг. 3 — — то же вид сверху и разрез Б — Б.

VcTPo5IcTBo сосТоНТ Н3 двУx )>51 108 03HHB ковых прижимных жакетов 1, расположен ных справа и слева от перемещающихся форм 2. Жакеты закреплены на неподвижной части транспорта 3 с помощью опор 4, на которых расположены кронштейны 5 с возможностью вертикального перемещения.

На кронштейнах 5 с помощью ВННТ08 6, гаек 7, пружин 8, и втулок 9 закреплены наклонные к вертикальной плоскости жакеты

1, к которым жестко крепятся горизонтальные площадки 10.

Устройство работает следующим образом.

Безопочные формы 2 перемещаются по участку заливки и затвердевания отливок с помощью любого вида транспорта 3. Жакеты 1 охватывают безопочные формы 2 с двух сторон. Усилия пружин 8 воздействуют на площадки 10 жакетов 1 и прижимают их к боковым наклонным поверхностям перемещающихся форм. Регулировка положения жакетов по высоте осуществляется с помощью винтов 6 и гаек 7, либо перемещением кронштейна 5 по опоре 4. Регулировка уси2О !. Устройство для жакетпрования и нагружения парных безопочных форм, содержащее два ряда одинаковых жакетов, расположенных на неподвижных опорах Ilo ooe стороны от осп движения форм, отл»е>аюи1еест> тем, что, с целью упрощения конструкции, снижения металлоемкостн линии и расширения номенклатуры изготавливаемых отливок, жакеты установлены неподвижно. зеркально друг к другу с наклоном в вертикальной плоскости и постоянно прижаты зп к боковым стенках форм.

2. Устройство по п. 1, отлича>ои>ееее> тем, что жакеты выполнсны с возможностью перемещения в вертикальной плоскости.

Источники информации, приня.!.ые во внимание при экспертизе

1. Патент ФРГ № 2417197, кл. В 22 С 25/00, 1976. пап а3дение е>ерееенчр уорн ca тт>рйнсппутпнагп ет7>айсги3а nap»b« Резало> »»>х >)>»рн

846098 в,7 лр

1 иг.d
