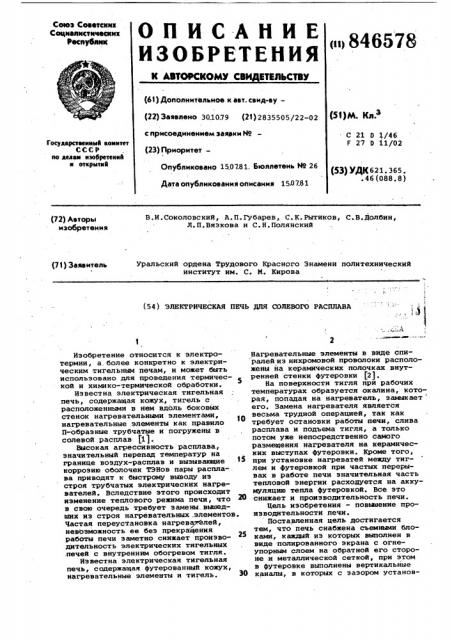

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (6f ) Дополнительное к авт. сеид-ву— (22) Заявлено 30.1079 (21) 2835505/22-02 (5 t } M с присоединением заявки Й9

С 21 0 1/46

F 27 0 11/02

Государственный комитет

СССР яа А@лам нзвфРФтааий и аткрытя1 (23) Г3риоритет—

Опубликовано 15.0781. Бюллетень 89 26 (53) УДК 621. 365..46(088,8) Дата опубликования описания 15.0781

В.И.Соколовский, A.Ï.Ãóáàðåâ, С.К.Рытиков, С.В.Долбин, Л.П.Вязкова и С.Н.Полянский (72) Авторы изобретения (71) Заявитель

Уральский ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова (54) ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ СОЛЕВОГО РАСПЛАВА

Изобретение относится к электротермии, а. более конкретно к электрическим тнгельным печам, и может быть использовано для проведения термической и химико-термической обработки.

Известна электрическая тигельная печь, содержащая кожух, тигель с расположенными в нем вдоль боковых стенок нагревательными элементами, нагревательные элементы как правило

П-образные трубчатые и погружены в солевой расплав (1).

Высокая агрессивность расплава, значительный перепад температур на границе воздух-расплав и вызывающие коррозию оболочек ТЭНов пары расплава приводят к быстрому выводу из строя трубчатых электрических нагревателей. Вследствие этого происходит изменение теплового режима печи, что в свою очередь требует замены вышедших из строя нагревательных .элементов.

Частая переустановка нагревуФлей, невозможность ее без прекращения работы печи заметно снкжает прокзводительность электрических тигельных .печей с внутренним обогревом тигля.

Известна электрическая тигельная печь, содержащая футерованный кожух, нагревательные элементы и тигель. З0

Нагревательные элементы в виде спи ралей из нкхромовой проволоки расположены йа керамических полочках внутренней стенки футеровки (21.

На поверхности тигля при рабочих температурах образуется окалина, которая, попадая на нагреватель, замыкает его. Замена нагревателя является весьма трудной операцией, так как требует остановки работы печи, слива расплава и подъема тигля, а только потом уже непосредственно самого размещения нагревателя на керамических выступах футеровки. Кроме того, при установке нагреватей между тиглем и футеровкой при частых перерывах в работе печи значительная часть тепловой энергии расходуется на аккумуляцию тепла футеровкой. Все это снижает к производительность печи.

Цель изобретения — повнаение производительности печк.

Поставленная цель достигается тем, что печь снабжена съемными блоками, каждый из которых выполнен в виде полированного экрана с огнеупорным слоем на обратной его стороне и металлической сеткой, при этом в футеровке выполнены вертикальные каналы, в которых с зазором установ846578 лены блоки, а нагревательные элементы размещены между полированным экраном и металлической сеткой.

На фиг. 1 изображенаэлектрическая печь; на фиг. 2 — разрез A-А на фиг.1.

Электрическая тигельная печь состоит из металлйческого кожуха 1, футеровки 2, тигля 3, вытяжного зонта

4, нагревателей 5, крышек 6 для закрывания тигля и крышек 7 для закрывания каналов 8, съемных блоков, каждый из которых выполнен в виде оснований 9 с вертикально прикрепленных к нему полированного экрана. 10 со слоем огнеупора 11 на обратной стороне экрана и сеткой 12 для предохранения от окалины, летящей с тигля. 15

Нагреватели расположены между экраном . и сеткой. Основания 9 с нагревателями установлены в каналах 8. Каналы

8 имеют ту же форму, сечения, что и основания с нагревателями. Каналы 8 ;ф имеют собственно крышки 7. Концы нагревательных элементов соединяются соответствукщим образом с источником питания.

Электрическая тигельная печь с 2S наружным обогревом тигля работает следующим образом.

В.тигель 3 помещают соль для создания расплава. Эакрывают крышки

6 и соединяют нагреватели 5 с источником питания. Преобразующие электрическую энергию в тепловую нагреватели

5 создают необходимое для плавления соли и разогрева футеровки до рабочей температуры количество тепла.

Причем сокращается количество расходуемой на разогрев футеровки электрической энергии, так как экраны 10 направляют тепловой поток от нагревателей 5 на тигель 3. В наполненный до рабочего уровня солевым расплавом ф9 тигель 3 при открытых крыаках 6 помещаются изделия, поверхность которых подлежит покрытию, затем крышки 6 закрываются и изделия выдерживаются определенное время в расплаве, затем они извлекаются и перемещаются в соответствии с техпроцессом. Пары расплава при открытых крышках 6 поглощаются вытяжным зонтом 4. В случае неисправности какого-либо из нагревателей замена производится без прекращения работы печи. При закрытом крышками 6 тигле открывают соответствующую крышку 7, отсоединяют основание 9 с нагревателем 5 от источника питания и извлекают из канала 8, взамен вставляют основание с исправным нагревателем и соединяют с источником питания.

В связи с тем, что замена нагревателей выполняется без;прекращения работы печи, время простоев печи сокращается в 10-15 раз (в зависимости от рабочего объема печи). Кроме того, экранирование тепловых потоков сокращает расход электрической энергии на 10-20%. Сетка, предохраняющая от окалины, летящей с тигля, увеличивает срок службы непосредственно самого нагревателя в 1,5 раза. Все это повышает производительность печи в

1,2-1,5 раза и снижает стоимость нанесения покрытий в солевых расплавах в 1,2-1,3 раза.

Формула изобретения

Электрическая печь для солевого расплава, содержащая футерованный кожух, нагревательные элементы и ,тигель, отличающаяся тем, что, с целью повьв1ения производительности печи, она снабжена съем- ными блоками, каждый из которых выполнен в виде полированного экрана с огнеупорным слоем на обратной его стороне и металлической сеткой, при этом в футеровке выполнены,вертикальные каналы, в которых установлены с зазором блоки, а нагревательные элементы размещены между полированным экраном и металлической сеткой.

Источники информации, принятые во внимание при экспертизе

1. Крыяов П.A. Электрические соляные печи и ванны, N., 1962, с. 22, 2. Кауфман В.Г. и др. Электричес- кие печи с -жидкими теплоносителями, М., 1973, с, 25-26.
