Щитовая опалубка

Щитовая опалубка

Иллюстрации

Показать все

Реферат

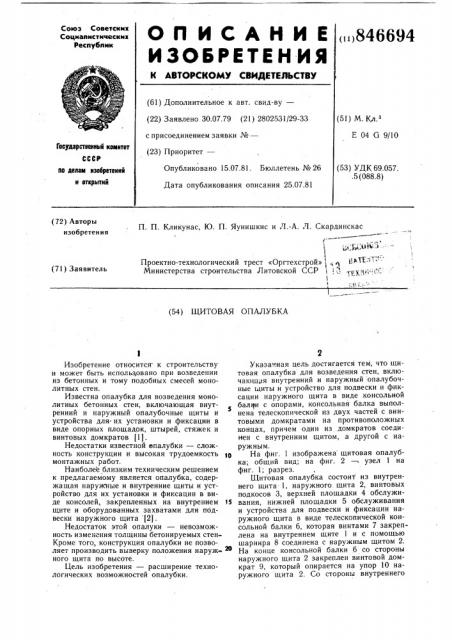

ООИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналистическмх

Республик (>846694 (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.07.79 (21) 2802531/29-33 с присоединением заявки №вЂ” (51) М. К

Е 04 G 9/10

Гееударствеииый кемитет (23) Приоритет—

Опубликовано 15.07.81. Бюллетень № 26

Дата опубликования описания 25.07.81 (53) УДК 69.057..5 (088.8) па делам изебретеиий и еткрмтий (72) Авторы изобретения (71) Заявитель (54) ЩИТОВАЯ ОПАЛУБКА

Указа ная цель достигается тем, что щитовая опалубка для возведения стен, включающая внутренний и наружный опалубочные щиты и устройство для подвески и фиксации наружного щита в виде консольной бал и с опорами, консольная балка выполнена телескопической из двух частей с винтовыми домкратами на противоположных концах, причем один из .домкратов соединен с внутренним щитом, а другой с наружным.

На фиг. 1 изображена щитовая опалубка; общий вид; на фиг. 2 —. узел 1 на фиг. 1; разрез.

Щитовая опалубка состоит из внутреннего щита 1, наружного щита 2, винтовых подкосов 3, верхней площадки 4 обслуживания, нижней площадки 5 обслуживания и устройства для подвески и фиксации наружного щита в виде телескопической консольной балки 6, которая винтами 7 закреплена на внутреннем щите 1 и с помощью шарнира 8 соединена с наружным щитом 2.

На конце консольной балки 6 со стороны наружного щита 2 закреплен винтовой домкрат 9, который опирается на упор 10 на. ружного щита 2. Со стороны внутреннего

Изобретение относится к строительству и может быть использовано при возведении из бетонных и тому подобных смесей монолитных стен.

Известна опалубка для возведения монолитных бетонных стен, включающая внутренний и наружный опалубочные щиты и устройства для. их установки и фиксации в виде опорных площадок, штырей, стяжек и винтовых домкратов (1).

Недостатки известной епалубки — сложность конструкции и высокая трудоемкость монтажных работ.

Наиболее близким техническим решением к предлагаемому является опалубка, содержащая наружные и внутренние щиты и устройство для их установки и фиксации в виде консолей, закрепленных на внутреннем 15 щите и оборудованных захватами для подвески наружного щита (2(.

Недостаток этой опалуки — невозможность изменения толщины бетонируемых стенКроме того, конструкция опалубки не позволяет производить выверку положения наруж- ного щита по высоте.

Цель изобретения — расширение технологических возможностей опалубки, П. П. Кликунас, Ю. П. Яунишкис и Л.-А. Л. Скардинскас

\ мч 1 . т . "

Ел".".

Проектно-технологический трест «Оргтехстрой» 1 1 - "

Министерства строительства Литовской CCP 1, .. уур с

II ц< ., 846694

После набора бетоном распалубочной прочности выполняют распалубку забетонированной стены. Для этого вращением е штока 11 открывают щиты опалубки от бетонной поверхности и снимают их краном.

Формула изобретения

3 щита 1 в консольной балке б также установ лен домкрат состоящий из штока 11, упора

12, ползуна 13 с фасонной прорезью 14, в ко торой расположен палец 15. Перемещени ползуна 13 ограничивается упорным вин том 16.

Устройство работает следующим образом.

Перед установкой опалубки в рабочее положение производят ее сборку, для чего в консольной балке 6 на шарнире 8 подвешивают наружный щит 2. Затем краном устанавливают опалубку на захватке бетонирования, производят закрепление внутреннего щита 1 к основанию и подкосами 3 устанавливают его в проектное положение.

Толщину выводимой стены регулируют вращением штока 11. При этом перемещается ползун 13 и с помощью пальца-15, расположенного в фасонной прорези 14, изменяют длину телескопической консольной балки б, сдвигая или раздвигая опалубочные щиты 1 и 2. Положение наружного щита 2 в вертикальной плоскости регулируется вращением штока 9, опирающегося на упор 10 наружного щита.

После выверки щитов производят их фиксацию и в межщитовое пространство укладывают бетонную смесь.

Щитовая опалубка для возведения бетонных стен, включающая наружный и внут 0 ренний опалубочные щиты и устройство для подвески и фиксации наружного щита в виде консольной балки с опорами, отличающаяся тем, что, с целью расширения технологических возможностей, консольная балка выполнена телескопической из двух частей с винтовыми домкратами, на противоположных концах, причем один из домкратов соединен с внутренним щитом, а другой с наружным.

Источники информации, принятые во внимание при экспертизе

1. Заявка Японии № 42-23335, публикация 46 — 4789, кл. Е 04 G 11/06, 86 С 2, 1967.

2. Патент США № 3790321, кл. 425 — 63, 1974.

846694

Составитель В. Рудой

Редактор Л. По вх а н ТехредА. Бойкас Корректор М. Шарошн

Заказ 5408/42 Тираж 765 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
