Устройство для фиксации створки в откры-tom и закрытом положениях
Иллюстрации
Показать всеРеферат

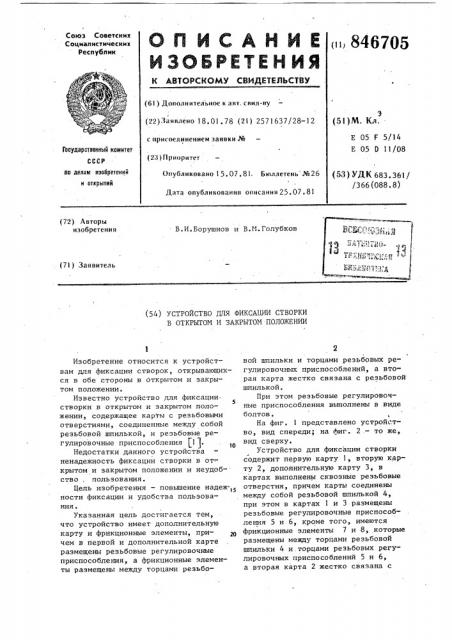

0 П И C A Н И K <,846705
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свил-ву
Э (51) М. Кл.
) (22) Заявлено 18. 01. 78 (21) 2571 637/28-1 2
Е 05 F 5/14
E 05 D 11/08 с присоединением заявки ¹
Государственный комитет (2;3) Приоритет (53) УДК 683.361/
/366 (088. 8) во делам изобретений и открытий
Опубликовано 15.07.81. Бюллетень №26
Дата опубликования описания 25.07.81 (72) Авторы изобретения
В.И. Борушнов и В.М. Голубков
) „у р е 1
:р;.p М к:) . а (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ СТВОРКИ
В ОТКРЫТОМ И ЗАКРЫТОМ ПОЛОЖЕНИИ
Изобретение относится к устройствам для фиксации створок, открывающихся в обе стороны в открытом и закрытом положении.
Известно устройство для фиксации.
5 створки в открытом и закрытом положении, содержащее карты с резьбовыми отверстиями, соединенные между собой резьбовой шпилькой, и резьбовые регулировочные приспособления (1 ).
Недостатки данного устройства ненадежность фиксации створки в открытом и закрытом положении и неудобство, пользования.
Цель изобретения — повышение надеж-,5 ности фиксации и удобства пользования .
Указанная цель достигается тем, что устройство имеет дополнительную карту и фрикционные элементы, причем в первой и дополнительной карте размещены резьбовые регулировочные приспособления, а фрикционные элементы размещены между торцами резьбовой шпильки и торцами резьбовых регулировочных приспособлений, а вторая карта жестко связана с резьбовой шпилькой.
При этом резьбовые регулировочные приспособления выполнены в виде болтов.
На фиг. 1 представлено устройство, вид спереди; на фиг. 2. — то же, вид сверху.
Устройство для фиксации створки содержит первую карту 1, вторую карту 2, дополнительную карту 3, в картах выполнены сквозные резьбовые отверстия, причем карты соединены между собой резьбовой шпилькой 4, при этом в картах 1 и 3 размещены резьбовые регулировочные приспособления 5 и 6, кроме того, имеются фрикционные элементы 7 и 8, которые размещены между торцами резьбовой шпильки 4 и,торцами резьбовых регулировочных приспособлений 5 и 6, а вторая карта 2 жестко связана с
846705 ф положении без дополнительных фиксаторов, выполненных в виде защелки, задвижки или стопорного устройства, т.е. повышает удобство пользования.
Формула изобретения
3 резьбовой шпилькой. Причем фрикционные элементы 7 и 8 выполнены, например,нз бронзы, а шпилька 4 и резьбовые регулировочные приспособ" ления 5 и 6, например, из стали.
-Реэьбавые регулировочные приспособления выполнены в. виде болтов.
Устройство работает следующим образом.
При открывании створки, которая может быть. закреплена, например, на второй карте 2, а две другие карты 1 и 3 закреплены, например, на раме двери, происходит приближение вдаль оси шпильки 4 карты 2 к одной из карт 1 или 3 за счет того, что карты i и 3 связаны со шпилькой 4 резьбовым соединением. В результате приближения карт друг к другу Проис- ходит взаимодействие между торцом шпильки 4 и, например, болтом 5 через Арикционный элемент 7. Трение постепенно увеличивается до макси мальнага значения и происходит останов или фиксация створки в. заданном положении. При повороте створки в другую сторону происходит процесс
Фиксации, на уже с нижней частью устройства, т.е. шпильки 4, прокладки 8 н болта б. Регулирование фнксираваннога пзлажения створки осуществляется путем ввинчивания или вывин чивания болтов 5 и 6 на необходимое расстояние.
Предлагаемое устройство позволяет фиксировать створку в заданном
1. Устройство для фиксации створки
1а в открытом н ззааккррыыттоом м ппоаллоожжееннииии, содержащее карты с резьбовыми отверсти--.ями, соединенные между собой резьбовой шпилькой, резьбовые регулировочные приспособления, о т л и ч а ю—
15 щ е е с я тем, что, с целью повыше.ния надежности фиксации и удобства пользования оно имеет дополнительную карту и фрикционные элементы, причем в первой и дополнительной карте раз20 мещены резьбовые регулировочные приспособления, а фрикционные элементы размещены между торцами реэьбавай шпильки и торцами резьбовых регулировочных приспособлений, а вторая
2S карта жестко связана с резьбовай шпилькой.
2. Устройство по и. 1, а т л и— ч а ю щ е е с я тем, чта резьбавые зО регулировочные приспособления выполнены в ниде балтов.
Источники информации, принятые во внимание при экспертизе у5 1. Патент США В 2779966, кл. 16-133, 1953.
846705
Составитель В. Балабанов
Техред Т.Иаточка
Редактор Л.Повхан
Корректор, С.Корниенко Заказ 5411/43 Тираж 508
