Реферат



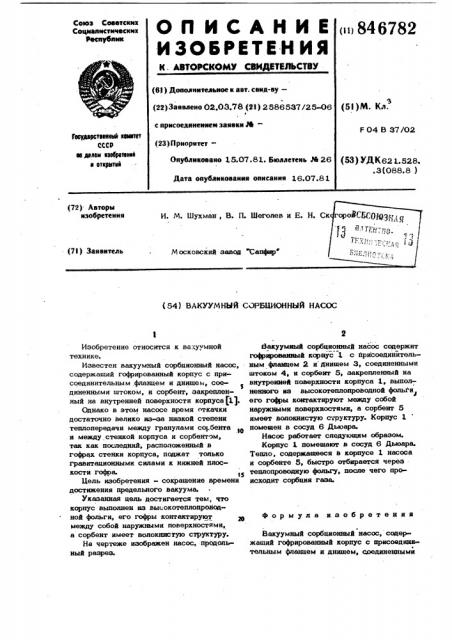

(72) Авторы изобретения

И. М. Шухман, В. П. Щеголев и Е. Н. С (73) Заявитель

М осковский aasog Сапфир (54) ВАКУУМНЫЙ СОРБЦИОННЫЙ HACOC

Изобретение относится к вакуумной технике.

Известен вакуумный сарбционный насос, содержащий гофрированный корпус с присоединительным фланцем и днищем, соеS диненными штоком, и сорбент, закрепленный на внутренней поверхности корпуса fl).

Однако в этом насосе время откачки достаточно велико из-эа низкой степени теплопередачи между гранулами со бента и между стенкой корпуса и сорбентом, так как последний, расположенный в гофрах стенки корпуса, поджат только гравитационными силами к нижней плоскости гофра.

Цель изобретения - сокращение времени достижения предельного вакуума.

Указанная цель достигается тем, что корпус выполнен из высокотеплопроводной фольги, его гофры контактируют 1а между собой наружными поверхностями, а сорбент имеет волокнистую структуру.

На чертеже изображен насос, продольный разрез.

Вакуумный сорбциониый насос содержит гофрированный корпус 1 с присоединительным фланцем 2 и днищем 3, соединенными штоком 4, и сорбент 5 закрепленный на внутренней поверхности корпуса 1, выполненного из высокотеплопроводной фольги его гофры контактируют между собой наружными поверхностями, а сорбент 5 имеет волокнистую структуру. Корпус 1 помещен в сосуд 6 Дьюара.

Насос работает следующим образом.

Корпус 1 помещают в сосуд 6 Дьюара.

Тепло, содержащееся в корпусе 1 насоса и сорбенте 5, быстро отбирается через тецлопроводную фо пгу, после чего происходит сорбция газа.

Формула изобретения

Вакуумный сорбционный насос, содержащий гофрированный корпус с присоединительным фланцем и днищем, соединенными

3 8467 82 4 штоком, и сорбент, закрепленный на внут- жду собой наружными поверхностями, а ренней поверхности корпуса,о т л н ч а ю- сорбент имеет волокнистую структуру. ш и и с я тем, что, с целью сокращения Источники информации, времени достижения предельного вакуума. принятые во внимание при экспертизе корпус выполнен из высокотеплопровод- > 1. Авторское свидетельство СССР ной фольги, его гофры контактируют ме- % 452677, кл. F 04 В 37/02, 197 3.
