Реферат

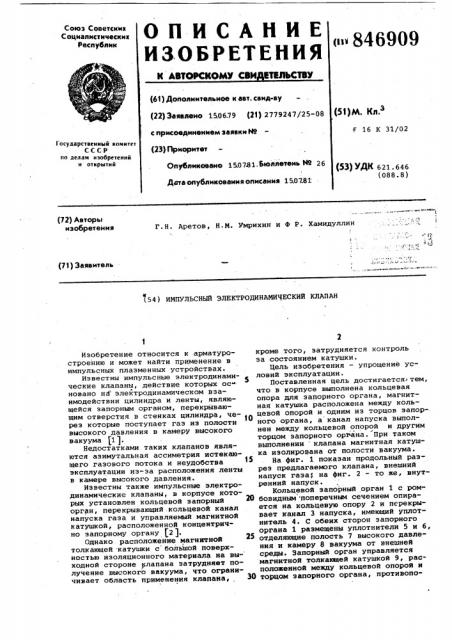

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТИЛЬСТВУ

Союз Советск«к

Социалистических

Республик (846909 (61) Дополнительное к авт. свид-ву (22) Заявлено 150679 (21) 2779247/25-08 с присоединением заявки йо (23)Приоритет

Опубл«коьаир 150781.Ьюллетень 1В 26

Дата опубликования описания 150781 (51)М. Кл Э.F 16 К 31/02

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621 646 (088.8) (72) Авторы изобретения t (71) Заявитель

3 54 ) ИМПУЛЬСНЫЙ ЭЛЕКТРОДИНАМИЧЕСКИИ КЛАПАН кроме того, затрудняется контроль за состоянием катушки.

Цель изобретения — упрощение условий эксплуатации

Поставленная цель достигается тем, что в корпусе выполнена кольцевая опора для запорного органа, магнитная катушка расположена между кольцевой опорой и одним из торцов запорного органа, а канал напуска выполнен между кольцевой опорой и другим торцом запорного орлеана. При таком выполнении клапана магнитная катушка изолирована от полости вакуума.

На фиг. 1 показан продольный разрез предлагаемого клапана, внешний напуск газа, на фиг. 2 — то же, внутренний напуск.

Кольцевой запорный орган 1 с ром20 бовидным поперечным сечением опирается на кольцевую опору 2 и перекрывает канал 3 иапуска, имеющий уплотнитель 4. С обеих сторон запорного органа 1 размещены уплотнители 5 и 6, 2 отделяющие полость 7 высокого давления и камеру 8 вакуума от внешней среды. Запорный орган управляется магнитной толкающей катушкой 9, расположенной между кольцевой опорой и

30 торцом запорного органа, противопоИзобретение относится к арматуростроению и может найти применение в импульсных плазменных устройствах.

Известны импульсные электродинамические клапаны, действие которых ос» новано на элейтродннамическом взаимодействии цилиндра и ленты, являющейся запорным органом, перекрывающим отверстия в стенках цилиндра, через которые поступает газ из полости высокого давления в камеру высокого вакуума P).

Недостатками таких клапанов являются азимутальная ассиметрия истекающего газового потока и неудобства эксплуатации из-за расположения ленты в камере высокого давления.

Известны также импульсные электродинамические клапаны, в корпусе которых установлен кольцевой запорный орган, перекрывающий. кольцевой канал напуска газа и управляемый магнитной катушкой, расположенной концеитрично запорному органу (2 ).

Однако расположение магнитной толкающей катушки с больШой поверхностью изоляционного материала на вы- ходной стороне клапана затрудняет получение высокого вакуума, что ограничивает область применения клапана, Г.Н. Аретов, Н.М. Умрихин и Ф P. Хамидуллин

846909

Формула изобретения фие.2 фие. 1

Составитель Е. Таран.

Редактор М. Келемеш Техред Н. Ковалева КорректорA. Гриценко

Заказ 5446/55 . Тираж 1006 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. ужгород, ул. Проектная, 4 ложным торцу, перекрывающему канал напуска.

После подачи электрического импульса в магнитную катушку 9 кольцо

1, опирающееся на кольцевую опору 2, под действием магнитного давления деформируется и занимает положение, } изображенное на чертежах штрих-пунк тирной линией. При этом между кольцом 1 и уплотнителем 4 образуется щель,. через которую поступает газ из полости высокого давления в каме- .16 ру вакуума. Кольцо 1 после снятия импульса возвращается в исходное положение под действием внутренних упругих сил. Материал кольца 1 должен обладать высокой электропровод- 15 ностью, малым удельным весом и достаточной упругостью. В качестве такого.ìàòåðèàëà может быть использован, например дюралюминйй марки

Д 16.Т. 20

Предлагаемая конструкция клапана расширяет область применения клапана, упрощает наладку, эксплуатацию и контроль за состоянием магнитной катушки.

Импульсный электродинамический клапан, в корпусе которого установлен кольцевой запорный орган, перекрывающий кольцевой канал напуска газа и управляемый магнитной катушкой, расположенной концентрично запорному органу, отличающийся тем, что, с целью упрощения условий эксплуатации, в корпусе выполнена кольцевая опора для запорного органа, .магнитная катушка расположена между кольцевой опорой и одним из торцов запорного органа, а канал напус-. ка выполнен между кольцевой опорой и другим торцом запорного органа.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 173555, кл. F 16 К 31/02, 1965.

2. Авторское свидетельство СССР

9 543805, кл. F 16 К 31/02.
