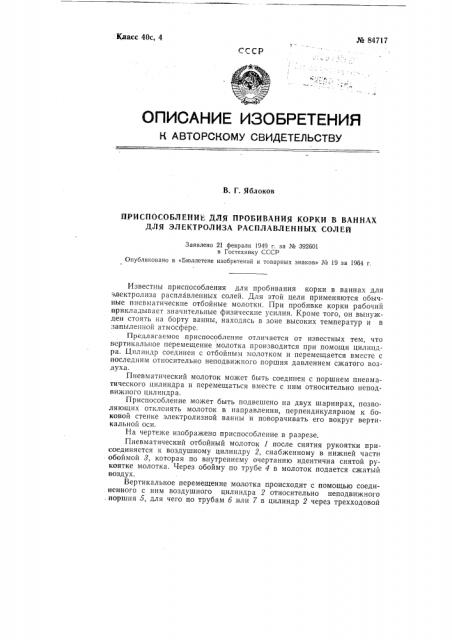

Класс 40с, 4 № 84717

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Г. Яблоков

ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОБИВАНИЯ КОРКИ В BAHHAX

ДЛЯ ЭЛЕКТРОЛИЗА РАСПЛАВЛЕННЫХ СОЛЕЙ

Заявлено 21 февраля 1949 г. за Хо 392601 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 19 за 1964 г.

Известны приспособления для пробивания корки в ваннах для электролиза расплавленных солей. Для этой цели применяются обычные пневматические отбойные молотки. При пробивке корки рабочий прикладывает значительные физические усилия. Кроме того, он вынужден стоять па борту ванны, находясь в зоне высоких температур и в

,àïûëåííîé атмосфере.

Предлагаемое приспособление отличается от известных тем, что вертикальное перемещение молотка производится при помощи цилиндра. Цилиндр соединен с отбойным молотком и перемещается вместе с последним относительно неподвижного поршня давлением сжатого воздуха.

Пневматический молоток может быть соединен с поршнем пневматического цилиндра и перемещаться вместе с ним относительно неподвижного цилиндра.

Приспособление может быть подвешено на двух шарнирах, позволяющих отклонять молоток в направлении, перпендикулярном к боковой стенке электролизной ванны и поворачивать его вокруг вертикальной оси.

На чертеже изображено приспособление в разрезе.

Пневматический отбойный молоток 1 после снятия рукоятки присоединяется к воздушному цилиндру 2, снабженному в нижней части обоймой 8, которая по внутреннему очертанию идентична снятой рукоятке молотка. Через обойму по трубе 4 в молоток подается сжатый воздух.

Вертикальное перемещение молотка происходит с помощью соединенного с ним воздушного цилиндра 2 относительно неподвижного . поршня 5, для чего по трубам б или 7 в цилиндр 2 через трехходовой
