Реферат

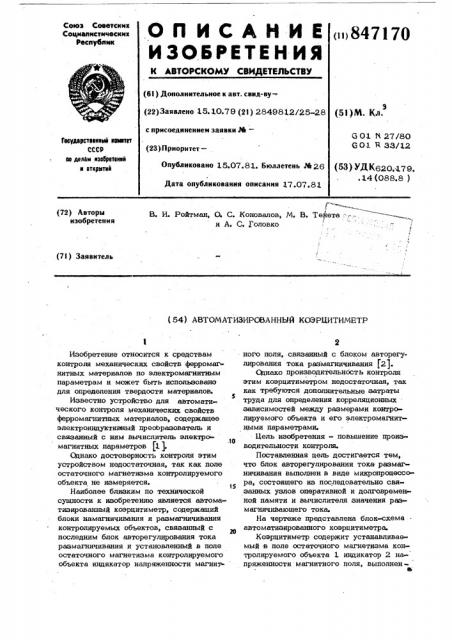

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социалистнчасинк республик

<»> 847170 (63) Дополнительное к авт. свид-ву (22)Заявлено 15.10.79 (2I) 2849812/25 28 с присоединением заявки Ab— (23) П рнорнтет—

Опубликовано 15.07.81. Бюллетень М 26

Дата опубликования описания 17.07.81 (и)м. К..

G 0l N 27/80

6 01 Н ЗЗ/12

Гееудевстееееие кеиетет

СССР ве делам кзебретееее в еткритей (53) УД 1 620Л.79. .14 (088.8 ) 3

B. H. Pokruss, O. C. Kososssos, M. B. еееее -, и A. С. Головко

l е (72) Авторы изобретения (7l) Заявитель (54) АВТОМАТИЗИРОВАННЫЙ КОЭРЦИТИМЕТР

Изобретение относится к средствам контроля механических свойств ферромагнитных материалов по электромагнитным параметрам и может быть использовано для определения твердости материалов.

Известно устройство для автоматического контроля механических свойств ферромагнитных материалов, содержащее электроиндуктивный преоЬразователь и связанный с ним вычислитель электромагнитных параметров (1 1.

С нако достоверность контроля этим устройством недостаточная, так как поле остаточного магнетизма контролируемого объекта не измеряется.

Наиболее близким по технической сущности к изобретению является автоматизированный коэрцитиметр, содержаший блоки намагничивания и размагничивания контролируемых объектов, связанный с последним блок авторегулирования тока размагничивания и установленный в поле остаточного магнетизма контролируемого объекта индикатор напряженности магниг ного поля, связанный с блоком авторегулирования тока размагничивания (2).

Однако производительность контроля этим коэрцитиметром недостаточная, так как требуются дополнительные затраты труда для определения корреляционных зависимостей между размерами контролируемого объекта и его электромагнитными параметрами.

Цель изобретения — повышение произ водительности контроля.

Поставленная цель достигается тем, что блок авторегулирования тока размагничивания выполнен в виде микропроцессора, состоящего из последовательно свя« занных узлов оперативной и долговременной памяти и вычислителя значения раэмагничиваюшего тока.

На чертеже представлена блок-схема автоматизированного коэрцитиметра.

Коэрцитиметр содержит устанавливаемый в поле остаточного магнетизма контролируемого объекта 1 индикатор 2 напряженности магнитного поля, выполненIh

3 8471 ный в виде феррозонда, состоящего из магнитопровода 3 и измерительной обмот ки 4, на этом же магнитопроводе распо,ложена обмотка 5 для намагничивания и размагничивания объекта 1, источник

6 намагничивающего тока, блок 7 коммутации, «омпаратор 8, источник 9 размагничивающего тока, блок 10 старта программыы, аналого-цифровой преобразователь

ll, микропроцессор, состоящий из узла1 10

13 оперативной памяти, узла 14 долговременной памяти, вычислителя 15 зна чения размагничивающего тока, регист.раторы 16-18, узел 19 ввода информации, и коммутатор 20. 15

Коэрцитиметр работает следующим образом.

После включения питания с помощью узла 19 ввода информации в узел 13 оперативной памяти вводятся корреляцион- 20 ные зависимости между размагничивающим

9 оком и механическими характеристиками, предварительно полученные расчетным путем, с учетом размеров и марки материала контролируемого «Т< С помощью д этого же узла 19 в узел 14 долговременной памяти вводятся программы измерения размагничивающего тока. Узлы 13 и 14 выполнены на магнитных микромодулях и могут хранить введенную информацию 50 независимо от количества циклов ее считывания (включений и выключений прибора). При положении 21 коммутатора

20 запускается узел 14 долговременной памяти, и производится измерение раз- Çs магничивающего тока. Для этого вначале посредством блока 7 коммутации, обмотки

5 и магнитопровода 3 серией разнополярных импульсов магнитная предистория объекта l приводится в начальное 40 состояние. Последний из указанной серии импульсов намагничивает объект 1 до насыщения. После этого источник 6 отключается, на обмотке 4 появляется ЭДС, пропорциональная остаточному магнетизму 45 объекта 1. Далее блок 7 подключает об« мотки 4 и 5 к компаратору 8 (возбуждающие обмотки ферроэонда не показаны) от источника 9 размагничивающего ток» включается ток, направление которого so противоположно последнему вышеуказанному импульсу тока. Взаимодействие компаратора 8, ЭДС обмотки 4 и источника

70 4

9 размагничивающего тока приводит к тому, что объект 1 полностью размагничивается. Напряжение, пропорциональное такому размагничивающему току, поступает на аналого-цифровой преобразователь

11 и выдается затем или в виде цифровоЪ го значения или аналогового значения, либо в виде "цифропечати" посредством регистраторов 16-18.

При положении 22 коммутатора 20 измерение размагничивающего тока производится также, как и в положении 21, однако напряжение, пропорциональное раэмагничивающему току, аналого-цифрового преобразователя 11 поступает в узел

l3 оперативной памяти . После этого через блок 10 старта программы от узла

13 на узел 14 долговременной памяти поступает команда на запуск программ вычислений значений размагничивающего casa и их зависимостей от механических характеристик объекта 1, которые выполняются вычислителем 15. Реэулнтаты вычислений выдаются на регистраторы

l6-18, по показаниям которых судят о механических характеристик объекта 1. !

Формула изобретения

Автоматизированный коэрцитиметр, содержащий блоки намагничивания и размагничивания контролируемых объектов, связанный с последним блок авторегулирования тока размагничивания и устанавливаемый в поле остаточного магнетизма контролируемого объекта индикатор напряженности магнитного поля, связанный с блоком авторегулирования тока размат ничивания,.отличающийся тем, что, с целью повышения производительности контроля, блок авторегулирования тока размагничивания выполнен в виде микропроцессора, состоящего из последовательно связанных узлов оперативной и долговременной памяти и вычислителя значения размагничивающего тока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 670911, кл. 601 R 33/12, 1977.

2. Авторское свидетельство СССР

% 661454, кл. 6 01 Й 33/12, 1977 (прототип) °
