Устройство для определения качествацемента

Устройство для определения качествацемента

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

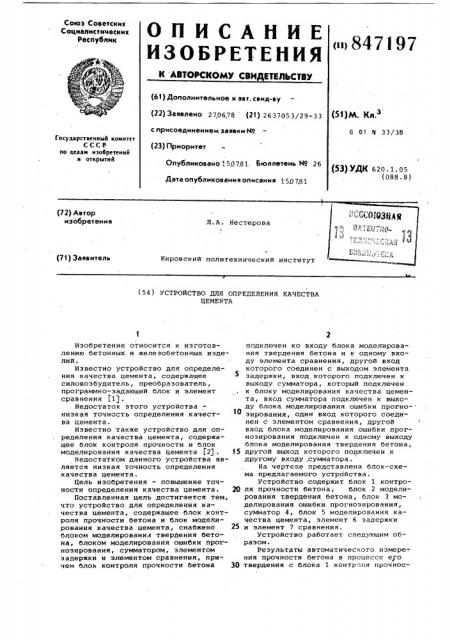

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ ""847 97

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 270678 (21) 2637053/29-33 (}М Кл с присоединением заявки Йо (23) Приоритет

G 01 N 33/38

Государственный комитет

СССР но делам нзобретеннн н открытий

Опубликовано 15.0781. Бюллетень Йо 26

Дата опубликования описания 152 781 (53}УДК 620 1 05 (088-8) (72) Автор изобретения

Л.А. Нестерова

Кировский политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КАЧЕСТВА

ЦЕМЕНТА

Изобретение относится к изготовлению бетонных и железобетонных изделий.

Известно устройство для определения качества цемента, содержащее силовозбудитель, преобразователь, программно-задающий блок и элемент сравнения (1f.

Недостаток этого устройства низкая точность определения качества цемента.

Известно также устройство для определения качества цемента, содержащее блок контроля. прочности и блок моделирования качества цемента (21 .

Недостатком данного устройства является низкая точность определения качества цемента.

Цель изобретения — повышение точности определения качества цемента.

Поставленная цель достигается тем, что устройство для определения качества цемента, содержащее блок контроля прочности бетона и блок моделирования качества цемента, снабжено блоком моделирования твердения бетона, блоком моделирования ошибки прогнозирования, сумматором, элементом задержки и элементом сравнения, причем блох контроля прочности бетона подключен ко входу блока моделирования твердения бетона и к одному входу элемента сравнения, другой вход которого соединен с выходом элемента задержки, вход которого подключен к выходу сумматора, который подключен к блоку моделирования качества цемента, вход сумматора подключен к выходу блока моделирования ошибки прогно1О зирования, один вход которого соединен с элементом сравнения, другой вход блока моделирования ошибки прогнозирования подключен к одному выходу блока моделирования твердения бетона, 15 другой выход которого подключен к другому входу .сумматора.

На чертеже представлена блок-схема предлагаемого устройства.

Устройство содержит блок 1 контро39 ля прочности бетона, блок 2 моделирования твердения бетона, блок 3 моделирования ошибки прогнозирования, сумматор 4, блок 5 моделирования качества цемента, элемент 6 задержки

25 и элемент 7 сравнения .

Устройство работает следующим образом.

Результаты автоматического измере-. ния прочности бетона в процессе его

30 твердения с блока 1 контр ля прочнос847197

Формула изобретения

Составитель A Кузнецов

Редактор О.Персиянцева Техред 3,Чужих Корректор С Шекмар

Заказ 5478/70 Тираж 907

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

11 3035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ти б< тона поступают в блок 2 моделирования твердения бетона, в котором происходит определение вектора параметров модели твердения бетона и и приближенное прогнозирование значения прочности бетона на конец контпР рольного периода йд . Вектор параметров модели твердения бетона @ поступает на вход блока 3, в котором осуществляется нахождение ошибки приближенного прогнозирования значения прочности бетона на конец контрольного периода. С выхода блока 3 ошибка прогнозирования прочности бетона и

Пр с выхода блока 2 приближенное значение прочности бетона- на конец контрольного периода R поступают на сумматор 4, где осуществляется их алгебраическое суммирование, результат которого R " = R + ) поступает в блок 5, где осуществляется нахождение того или иного показателя качества цемента (в частности его активности) на момент приготовления бетонной смеси для изготовления следующего изделия или партии изделий. Результат суммирования R с сумматора 4 через элемент 6 задержки поступает на элемент 7 сравнения, где он сравнивается с действительным значением прочности бетона

R на конец контрольного периода, поступающим с выхода блока 1 контроля прочности бетона. Сигнал рассогласования поступает на вход блока 3, где происходит определение нового вектора параметров твердения бетона.

Устройство для определения каче ва цемента, содержащее блок контроля прочности бетона и блок моделирования качества цемента, о т л и ч а ющ е е с я тем, что, с целью повышения точности определения, оно снабжено блоком моделирования твердения бетона, блоком моделирования ошибки прогнозирования, сумматором, элементом задержки и элементом сравнения, причем блок контроля прочности бетона подключен ко входу блока моделирования твердения бетона и к одному входу элемента сравнения, другой вход

15 которого соединен с выходом элемента задержки, вход которого подключен к выходу сумматора, который подключен к блоку моделирования качества цемента, один вход сумматора

20 подключен к выходу блока моделирования ошибки прогнозирования, один вход которого соединен с элементом сравнения, другой вход блока моделирования ошибки прогнозирования подключен к одному выходу блока моделирования твердения бетона, другой выход которого подключен к другому входу сумматора.

Источники информации, 30 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 214178, кл. G 01 и 3/00, 1965.

2. Авторское свидетельство СССР

В 365622, кл. G 01 N 3/00, 1970.
