Реферат



Сеюэ Сееетсинд

Сецналистическни

Республик

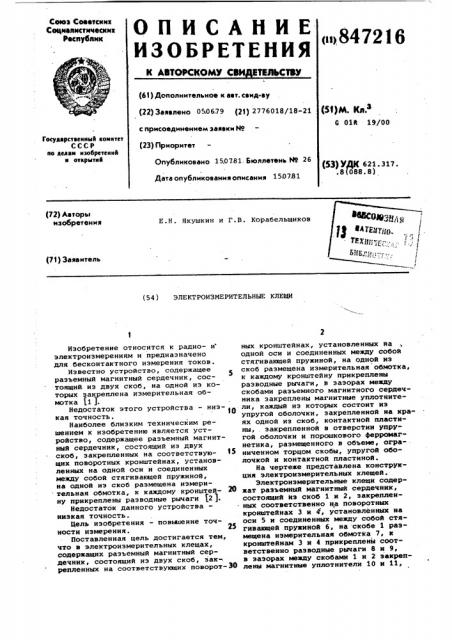

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) 3аявлено 050679 (21) 2776018/18-21 с присоединением заявки 149 (23) Приоритет

Опубликовано 150781. Бюллетень 89 26

Дата опубликования описания 150781 (5Ф)М. Кл.з

С 01R 19/00

Гвеударствениы» KQIIIITtt

СССР яо делам июбретения

Il открытка (53) УДК 621 ° 317 ° .8(088.8) (72) Авторы изобретения

Е.Н. Якушкин и Г.В. Корабельщиков (71) Заявитель (54 ) ЭЛЕКТР РОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ

Изобретение относится к радио- и электроиэмерениям и предназначено для бесконтактного измерения токов.

Известно устройство, содержащее разъемный магнитный сердечник, состоящий.из двух скоб, на одной иэ которых закреплена измерительная обмотка (1 ).

Недостаток этого устройства — ниэ10 кая точность.

Наиболее близким техническим решением к изобретению является устройство, содержащее разъемный магнитный сердечник, состоящий из двух скоб, закрепленных на соответствующих поворотных кронштейнах, установленных на одной оси и соединенных между собой стягивающей пружиной, на Одной из скоб размещена измерительная обмотка, к каждому кронштей- 20 ну прикреплены разводные рычаги (2 ).

Недостаток данного устройства— низкая точность.

Цель изобретения - повышение точности измерения.

Поставленная цель достигается тем, что в электроизмерительных клещах, содержащих разъемный магнитный сердечник, состоящий нз двух скоб, зак-. репленных на соответствующих поворот-30 ных кронштейнах, установленных на одной оси и соединенных между собой стягивающей пружиной, на одной из скоб размещена измерительная обмотка, к каждому кронштейну прикреплены разводные рычаги, в зазорах между скобами разъемного магнитного сердечника закреплены магнитные уплотнители каждый иэ кОтОрых сОстОит из упругой оболочки, закрепленной на краях одной из скоб, контактной пластины, . закрепленной в отверстии упругой оболочки и порошкового ферро1еагнетика, размещенного в объеме, ограниченном торцом скобы, упругой оболочкой и контактной пластиной.

На чертеже представлена конструкция электроизмерительных клещей.

Электроиэмерительные клещи содержат разъемный магнитный сердечник, состоящий Из скоб 1 и 2, закрепленных соответственно на поворотных кронштейнах 3 и Ф, установленных на оси 5 и соединенных между собой стягивающей пружиной 6, на скобе 1 размещена измерительная обмотка 7, к кронштейнам 3 и 4 прикреплены соответственно разводные рычаги 8 и 9, в зазорах между скобами 1 и 2 закреплены магнитные уплотнители 10 и 11, 847216 каждый иэ которых состоит из упругои оболочки 12, закрепленной на краях скобы 1, контактной пластины 13, и порошкового ферромагнетика 14, размещенного в объеме между торцом скобы 1, оболочки 12 и пластины 13, скобы 12 магнитного сердечника охватывают проводник 15 с измеряемым . током.

Электроизмерительные клещи работают, следующим образом.

Пружина 6 стягивает кронштейны 3 и 4 и происходит соединение магнитного сердечника, состоящего из скоб

1 и 2. При этом скоба 2 контактирует с пластиной 13 и под действием пружины 6 сжимает ферромагнетик 14, деформируя оболочку 12. При этом обеспечивается низкое магнитное сопротивление магнитного сердечника, состоящего иэ скоб 1 и 2, что дает возможНость повысить соответствие между тоКом, протекающим в проводнике 15 и ЭДС, наводимой в обмотке 7.

Таким образом, данное техническое решение позволяет значительно повысить точность электроизмерительных

:клещей.

Формула изобретения

Электроизмерительные клещи, содержащие разъемный магнитный сердечник, состоящий из двух скоб, закрепленных на соответствующих поворотных кронштейнах, установленных на одной оси и соединенных между собой стягивающей пружиной, на одной из скоб размещена измерительная обмотка, к каждому кронштейну прикреплены разводные рычаги, о т л и ч а ющ и е с я тем, что, с целью повышения точности измерения, в зазорах между скобами разъемного магнитного сердечника закреплены магнитные уплотнители, каждый из которых состоит из упругой оболочки, закрепленной на краях одной из скоб, контактной пластины, закрепленной в отверстии упругой оболочки, и порошкового ферромагнетика, размещенного в объеме, ограниченном торцом скобы, упругой оболочкой и контактной пластиной.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 502339, кл. G 01 R 19/ОО, 18.02.74.

2. Богород Л.И. Электронзмерительные клещи. Обзор. Центр. ин-т научисслед. информации электротехнической промышленности, М., 1961, с. 33, рис. 37 (прототип). рИИИПИ аказ 5480/71

Тираж 732 Подписное филиал ППП Патент

r.Ужгород, ул.Проектная, 4
