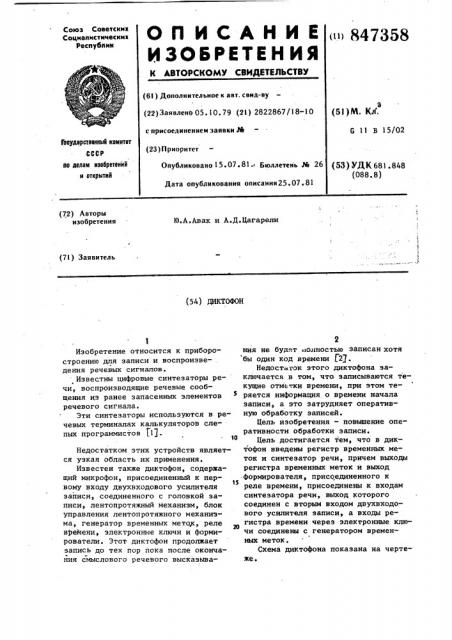

<1 847358

ОП ИСАНИЕ

И,ЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскми

Социалистических

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено 05. 10. 79 (21) 2822867/18-10 с нрисоелинением заявки М (23) Приоритет

3 (51)М. KA .

G 11 В 15/02

Ваударотавнный комитет

СССР

IIo делам изобретений и открытий

Опубликовано 15.07.81" Бюллетень И 26

Дата опубликования описания25.07.81 (53) УД К 681. 848 (088.8) (72) Авторы изобретения

Ю.А.Авах и А.Д.Цагарели (71) Заявитель (54) ДИКТОФОН

Изобретение относится к приборостроению для записи и воспроизведения речевых сигналов.

Известны цифровые синтезаторы речи, воспроизводящие речевые сообщения из ранее запасенных элементов речевого сигнала.

Эти синтезаторы используются в речевых терминалах калькуляторов слепых программистов Pl).

Недостатком этих устройств является узкая область их применения.

Известен также диктофон, содержащий микрофон, присоединенный к первому входу двухвходового усилителя записи, соединенного с головкой записи, лентопротяжный механизм, блок управления лентопротяжного механизма, генератор временных меток, реле времени, электронные ключи и Формирователи. Этот диктофон продолжает запись до тех пор пока после окончания смыслового речевого высказыва2 ния не будет .1олностью записан хотя бы один код времени 21.

Недостаток этого диктофона заключается в том, что. записываются текущие отметки времени, при этом теряется информация о времени начала записи, а это затрудняет оперативную обработку записей.

Цель изобретения — повышение оперативности обработки записи.

Цель достигается тем, что в диктофон введены регистр временных меток и синтезатор речи, причем выходы регистра временных меток и выход формирователя, присоединенного к реле времени, присоединены к входам синтезатора речи, выход которого соединен с вторым входом двухвходового усилителя записи, а входы регистра времени через электронные ключи соединены с генератором временных меток.

Схема диктофона показана на чертеже.

3 84735

Микрофон I соединен с первым входом двухвходового усилителя 2 записи, выход которого присоединен к го1 ловке 3 записи. Лентопротяжный механизм 4 снабжен блоком 5 управления, входы которого соединены с выходом микрофона через формирователи 6-8 и реле 9 времени. Генератор 10 вре" менных меток через электронные ключи

i) и регистр 12 временных меток сое- ° динен с синтезатором 13 речи, выход которого присоединен к второму входу . двухвходового усилителя записи, а ,управляющий вход подсоединен к входу реле времени. 15

Когда раздается речь, формирователь 6, присоединенный к микрофону, генерирует сигнал, на начало которого реагирует формирователь 7, осуще-, ствляющий пуск лентопротяжного меха-; низма 4 через блок 5 управления лентопротяжным механизмом. В этот же момент времени происходит подключение регистра 12 к генератору 10. временных меток через электронные ключи 11, 25 управляющие входы которых подсоеди.нены к-выходу формирователя 7. Отсчитанные метки хранятся в регистре до тех пор пока кончится речевой сигнал, выключится формирователь 6, и gp ,формирователь 8 сформирует сигналы для включения синтезатора речии реле времени. Синтезатор речи переводит информацию, занесенную в регистр в синтетическую речь, которая закан- з5 чивается к тому моменту, когда реле времени через блок управления лен- топротяжным механизмом остановит диктофон.

8 4.

Диктофон найдет применение в автоматизированных системах управления и контроля для регистрации и последующего воспроизведения речевых команд с привязкой во времени.

Формула изобретения

Диктофон, содержащий микрофон, присоединенный к первому входу двухвходового усилителя записи, соединенного с головкой записи лентопротяжный механизм, блок управления лентопротяжным механизмом, реле времени, генератор временных меток, электронные ключи и формирователи, о т л и ч а— ю шийся тем, что, с целью повыщения оперативности обработки записи, в него введены регистр временных меток и синтезатор речи, причем выходы регистра временных меток и выход формирователя, присоединенного к реле времени, присоединены к входам синтезатора речи, выход которого соединен с вторым входом двухвходового усилителя записи, а входы регистра времени через. электронные ключи соединен с генератором временных меток.

Источники информации, принятые во внимание при экспертизе

1. EUROTERN-6 Talking computer

SYNTE-Z EUR0KA 0У Не!з1М1 Finland

30.11.78.

2. Авторское свидетельство СССР №- 368642, кл . G 11 В 15/02, 1970.

ВНИИПИ Заказ 5508/78

Тираж 645 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
