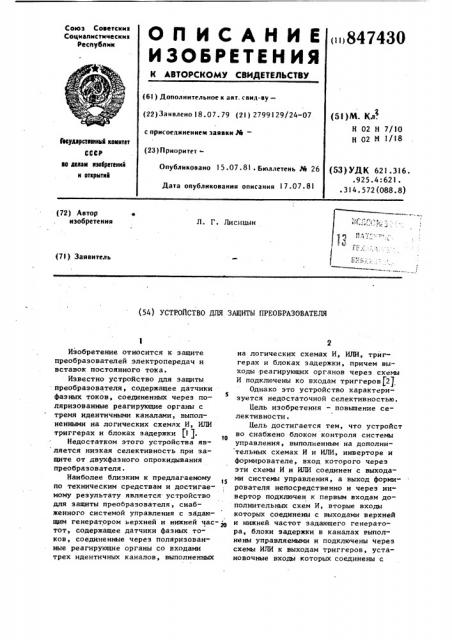

Союз Советскмк
Соцмалнстмческмк
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< 847430 (6I ) Дополнительное к авт. свил-ву— (22) Заявлено 18.07. 79 (2I ) 2799129/24-07 (5I )M. Кл.
Н 02 Н 7/10
Н 02 M 1/IS с присоединением заявки М—
Гееудерстеевкый кемнтет
СССР (23)ПриоритетR0 делам кзееретевнй н вткрытвй
Опубликовано 15.07 ° 81 ° Бюллетень Рй 26
Дата опубликования описания 1 7 .0 l. 81 (53 ) УД К 621. 316. .925.4: 621 ° .314.572(088.8) (72) Автор изобретения
Л. Г. Лисицын (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПРЕОБРАЗОВАТЕЛЯ
Изобретение относится к защите преобразователей электропередач и вставок постоянного тока.
Известно устройство для защиты преобразователя, содержащее датчики фазных токов, соединенных через по5 ляризованные реагирующие органы с тремя идентичнъми каналами, выполненными на логических схемах И, ИЛИ триггерах и блоках задержки (I ).
Недостатком этого устройства является низкая селективность при защите от двухфазного опрокидывания преобразователя.
Наиболее близким к предлагаемому по техническим средствам и достигае" мому результату является устройство для защиты преобразователя, снабженного системой управления с задающим генератором верхней и нижней час-2О тот, содержащее датчики фазных токов, соединенные через поляризованные реагирующие органы со входами трех идвнтичных каналов, выполненных на логических схемах И, ИЛИ, триггерах и блоках задержки, причем выходы реагирующих органов через схемы
И подключены ко входам триггеров (21
Однако это устройство характеризуется недостаточной селективностью.
Цель изобретения — повыщение селективности.
Цель достигается тем, что устройст во снабжено блоком контроля системы управления, выполненным на дополнительных схемах И и ИЛИ, инверторе и формирователе, вход которого через эти схемы И и ИЛИ соединен с выходами системы управления, а выход формирователя непосредственно и через инвертор подключен к первым входам дополнительных схем И, вторые входы которых соединены с выходами верхней и нижней частот задающего генератора, блоки задержки в каналах выполнены управляемыми и подключены через схемы ИЛИ к выходам триггеров, установочные входы которых соединены с
3 8474 выходами схем И, а входы сброса — с выходами схем ИЛИ, вхсщы которых подключены к выходам реагирующих органов, причем управляющие входы блоков задержки через дополнительную схему
ИЛИ соединены с выходами дополнительной схемы И.
На чертеже схематически представлено устройство для защиты. Устройство содержит датчики фазных токов, !0 подключенные через поляризованные реагирующие органы 2 ко входам трех (по числу фаз преобразователя) идентичных каналов 3 фиксации двухфазного режима. Каждый канал состоит из двух !5 логических схем И 4, 5, трех схем
ИЛИ 6, 7, 8, двух триггеров 9, 10 и блока 1! управляемой задержки времени, управляющий вход которого соединен с выходом блока 12 контроля сис- 20 темы управления преобразователем 12.
Блок 12 содержит шесть дополнительных схем И 13-18, входы которых соединены с выходами системы управления, а выходы через дополнительную схему 25
ИЛИ 19 — с формирователем 20. Формирователь 20 вырабатывает логический единичный сигнал, если импульсы на его входе появляются через каждые
60 эл.град., нулевой сигнал, если З0 импульсы отсутствуют Выход формирователя 20 соединен с первыми входами двух дополнительных схем И 21, 22, причем с одним непосредственно, с другим — через инвертор 23. На вто- Ç5 рые входы схем 21, 22 поступают сигналы верхней и нижней частот задаю" щего генератора системы управления.
Выходы схем 21, 22 через дополнительную схему ИЛИ 24 подключены к управляющему входу блока 11.
В каждом канале на выходе схем И
4; 5 формируется сигнал фиксации одновременной проводимости вентилей разных фаэ, а на выходах схем ИЛИ 6, 45
7 формируется сигнал окончания проводимости как одного, так и другого вентиля. Выходные сигналы .схем И 4,5 запоминаются триггерами 9, 10 сброс которых осуществляется выходными 50 сигналами схем ИЛИ 6,7. Время задержки блока 11 дискретно перестраивается по сигналу блока 12 контроля системы управления.На выходе блока 11 задержки формируется сигнал двухфазно-55
ro опрокидывания моста.
Блок контроля моста 12 фиксирует режим регулирования угла запаэдыва30 4 ния преобразовательного моста. В блоке 12 на выходах схем 13-18 формируются сигналы сочетаний импульсов управления, которые суммируются схемой ИЛИ 19, на выходе которой формируется сигнал всех сочетаний импульсов управления, представляющий собой непрерывный единичный сигнал, имеющий "провал" до нуля в моменты смены сочетаний импульсов управления. В зависимости от значения выходного сигнала формирователя 20 через схемы И 21, 22 проходят сигналы верхней или нижней частот задающего генератора на блок 11 задержки.
Предлагаемое устройство позволяет повысить селективность защиты преобразователя при двухфазных опрокидываниях. формула .изобретения
Устройство для защиты преобразователя, снабженного системой управления с задающим генератором верхней и нижней частот, содержащее датчики фазных токов, соединенные через поляри- . зованные реагирующие органы со входами трех идентичных каналов, выполненных на логических схемах И, ИЛИ, триггерах и блоках задержки, причем выходы реагирующих органов через схемы И подключены ко входам триггеров, о т л и ч а ю щ е е с я тем, что, с целью повышения селективности, оно снабжено блоком контроля системы управления, выполненным на дополнительных схемах И и ИЛИ, инверторе и формирователе, вход которого через эти схемы И и ИЛИ соединен с выходами системы управления, а выход формирователя непосредственно и через инвертор подключен к первым входам дополнительных схем И, вторые входы которых соединены с выходами верхней и нижней частот задающего генератора, блоки задержки в каналах выполнены управляемыми и подключены через основные схемы ИЛИ к выходам триггеров, установочные входы которых соединены с выходами основных схем И, а входы сброса — с выходами основных схем ИЛИ, входы которых подключены к выходам реагирующих органов, причем управляющие входы блоков задержки через дополнительную схему
847430
ИЛИ соединены с выходами дополнительной схемы И.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР по заявке 2;501.)66, кл. Н 02 Н 7/)0, 1977.
2. Авторское свидетельство СССР по заявке 2.361 ° 597.кл.Н 02 Н 7/1О ° 1976 ° кЗГ
