Реферат



КОПИРОВАЛЬНО-ФРЕЗЕРНЫЙ ПОЛУАВТОМАТ, содержащий станину, карусельный стол с копирами и равномерно расположенными по его окружности механизмами фиксации и зажима заБ; ; ЛИ Т1:; 1 готовки и установленный на станине механизм резания с опорным кольцом, которое взаимодействует с копиром, отличающийся тем, что, с целью повышения производительности, он снабжен механизмами поворота заготовки , которые смонтированы под столом на его нижней части, механизм резания выполнен в виде равномерно расположенных по окружности стола пар фрез, а механизм фиксации и зажима заготовки выполнен в виде двух, установленных на опорах стола корпусов с подвижными осями, одна из которых кинематически связана с механизмом поворота заготовки, при этом каждый механизм поворота заготовки связан со станиной посредством соот (Л ветствующего упора.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕС УБ ИН

„.80„„ 476 Я A

ЯШ В 27 С 5 02 I

Х : ф ; 1, c Г, ъ;

"ф; 1

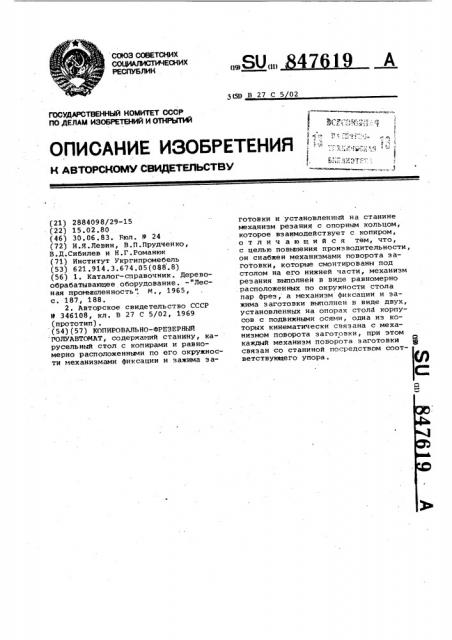

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, " :-::;,„..:.;„!:

К АВТОРСКОМУ СВИДЕ ГЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2884098/29-15 (22) 15 ° 02.80 (46) 30.06.83. Вюл. Р 24 (72) И.Я.Левин, В.П.Прудченко, В.Д.Сибилев и Й.Г.Романюк (71) Институт Укргипромебель (53) 621.914.3.674.05(088 ° 8) (56) 1. Каталог-справочник ° Деревообрабатывающее оборудование. -"Лесная промышленность". М., 1965, с. 187, 188.

2. Авторское свидетельство СССР

М 346108, кл. В 27 С 5/02, 1969 (прототип). (54)(57) КОПИРОВАЛЬНО-ФРЕЗЕРНЬЗЙ

POJPJABTOMAT, содержащий станину, карусельный стол с копирами и равномерно расположенными по его окружности механизмами фиксации и зажима эаготовки и установленный на станине механизм резания с опорным кольцом, которое взаимодействует с копиром, отличающийся тем, что, с целью повышения производительности, он снабжен механизмами поворота заготовки, которые смонтированы под столом на его нижней части, механизм резания выполнен в виде равномерно .расположенных по окружности стола пар фреэ, а механизм фиксации и зажима заготовки выполнен в виде двух, установленных на опорах столб корпусов с подвижными осями, одна из которых кинематически связана с механизмом поворота заготовки, при этом каждый механизм поворота заготовки Pg связан со станиной посредством соответствующего упора.

847619

Изобретение относится к оборудованию, предназначенному для обработки заготовок по наружному контуру с нескольких сторон за один технологический прием, и может быть использовано в мебельном производстве.

Известен копировально-фрезерный станок, содержащий станину, карусельный стол с копирами и механизмом зажима заготовки и механизм резания (11.

Известен также копировально-фре- !О эерный полуавтомат, содержащий станину, карусельный стол с копирами и равномерно расположенными по его окружности механизмами фиксации и зажима заготовки и установленный на 15 станине механизм резания с опорным кольцом, которое взаимодействует с копиром (2) .

Однако данные стайки не рассчитаны на полную обработку заготовки за один оборот стола, а заготовки, устанавливаемые в механизм фиксации и зажима, требуют предварительной прифуговки двух смежных пластей и затраты ручного труда на переустановку после каждой операции. Все это снижает производительность станка в целом.

Цель изобретения — повышение производительности.

Это достигается тем, что полуавтомат снабжен механизглами поворота заготовки, которые смонтированы под столом на его нижней части, механизм резания выполнен в виде равномерно расположенных по окружности. стола Зэ пар фреэ, а механизм. фиксации и зажима заготовки выполнен в виде двух, установленных на опорах стола корпусов с подвижными осями, одна из которых кинеглатически связана с механиэ- 4() мом поворота заготовки, при этом каждый механизм поворота заготовки связан со станиной посредством соответствующего упора.

На фиг.1-копировально-Фрезерный 45 полуавтомат, вид в плане; на фиг,2 разрез A-A на фиг.1; на фиг.3 — разрез Б-Б на Фиг.1; на Фиг.4 — разрез

В-В на фиг.1.

Полуавтомат состоит из станины 1, к которой прикреплены четыре опоры

2. На опорах установлены. четыре пары фрезерных шпинделей 3, на корпусе которых размещены обводные узлы 4,состоящие из зажима 5 и опорного кольца 6.

На станине установлены упоры 7.

Фрезерные шпиндели 3 соединены со шкивом электродвигателя 8 клиновым ремнем 9.

На оси 10 установлен карусельный стол 11 с копирами 12 и кронштейны 60 с упорами 13.

На верхней части карусельного стола 11 размещены задняя опора 14 механизма фиксации и зажима заготовки и передняя опора 15 с механизмом 65

16 фиксации, передвижные кассеты 17, пневмораспределителй 18. и пневмоцилиндры 19-21.

Задняя опора 14 состоит иэ корпуса 22 с подвижной осью 23 и цеитрирующего упора 24.

Передняя опора 15 состоит из корпусь 25, вращающейся оси 26 с центрирующим.упором 24.

На нижней части карусельного стола 11 установлен механизм 27 поворота, который состоит из корпуса 28, вала 29, звездочки 30 и, барабана 31 с винтовой поверхностью.

Шестерня 32 привода 33 находится в зацеплении с шестерней 34, которая прикреплена к карусельному столу 11.

Полуавтомат работает следующим образом.

В jcaссеты 17 загружаются заготовки нормальной длины. После пуска привода фрез и привода карусельного стола 11, передняя и задняя опоры 14 и

15 перемещаются в зону "загрузки".

Упоры 13 передают импульсы пневмораспределителям 18, которые отдают команды на: подвод кассеты 17 в рабочую зону; зажим заготовки в центрирующих упорах 24; отвод кассеты 17 в исходное положение; фиксацию передней опоры 15 меха,низмом 16 фиксации.

Затем зажатая заготовка входит в зону фреэерования фрезерных шпинде- . лей 3 и обрабатывается, при этом опорное кольцо 6 обводного узла 4 перекатывается по копиру 12.

После выхода заготовки из зоны обработки осуществляется поворот ее на заданный угол при помощи механизма 27 поворота и упора 7, закреплен-; ного на станине 1.

В момент перевода пневмоцилиндр

21 получает команду от пневмораспределителя 18 и выводит упор 35 из гнезда в ступице 36, что позволяет повернуть ось 26 на заданный угол.

Ось 23 также поворачивается беэ ослабления осевого усилия.

После поворота упор 35 входит в свое гнездо, на что он получает соответствующую команду от пневмоцилиндра 21.

Такая последовательность циклов происходит до полной обработки детали (4 раза) .

Выгрузка осуществляется после отвода пневмоцилиндра 20 в исходное положение, на что он получает команду от пневмораспределителя 18.

Наличие механизма фиксации и за-. жима заготовки, связанного с механизмом поворота, не требует предварительной прифуговки двух пластей и затрат ручного труда, вследствие чехо повышается производительность.

547619

b- b

S-И

12
