СУШИЛЛИМЕТРОВЫЙ.ЛАЗЕР С НАКАЧКОЙ ИЗЛУЧЕНИЕМ C0.j-ЛАЗЕРА, содержащий источник накачки и кювету, заполненную газообразным рабочим веществом, отличающийся тем, что,с целью расширения частотного диапазона генерируемого излучения , в качестве рабочего вещества он содержит двуокись серы.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (и) (я) Н 01 $ 3/22

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2885160/18-25 (22) 19. 02. 80 (46) 30. 03.86. Бюл. Р 12 (71) Ордена Трудового Красного Знамени институт радиотехники и электроники АН СССР (72) В.А.Бугаев, Э.П.Шлитерис . и В.А.Кудряшова (53) 621. 375. 8(088. 8) (54) (57) СУБМИЛЛИМЕТРОВЫЙ, ЛАЗЕР С

НАКАЧКОЙ ИЗЛУЧЕНИЕМ СО -ЛАЗЕРА, содержащий источник накачки и кювету, заполненную газообразным рабочим веществом, отличающийся тем, что,с целью расширения частотного диапазона генерируемого .излучения, в качестве рабочего вещества он содержит двуокись серы.

Изобретение относится к области квантовой электроники и может быть использовано при разработке субмиллиметровых лазеров.

Известны субмиллнметровые (СБМ) лазеры с накачкой излучением СО -ла2 эера, содержащие источник накачки и резонатор, заполненный газообразным рабочим веществом.

В известных СБМ лазерах частота излучения на каждой из линий перестраивается в пределах узкого интервала, определяемого в основном столкновительным уширением линий в газе низкого давления. Суммарный диапазон перестройки всех известных линий составляет менее одной десятитысячной доли частотного интервала, в котором они расположены.

Известен субмиллиметровый лазер с накачкой излучением COz-лазера, содержащий источник накачки и кювету, заполненную газообразным рабочим веществом. При использовании в известном лазере в качестве рабочего вещества паров 1,1-дифторэтилена, винилцианида и метиламина получена генерация на 18 линиях в интервале длин волн 148-990 мкм.

Недостатком известного устройства является узкий частотный диапазон, перекрываемый лазерным излучен ем вн т и инте вала 148-990 мкм. и у р р

Целью изобретения является расширение частотного диапазона генериру- 35 емого излучения СБМ лазера.

Поставленная цель достигается тем, что в субмиллиметровом лазере с накачкой излучением СО -лазера, содержащем источник накачки и кюве" 4р ту, заполненную газообразным рабочим еществом, в качестве рабочего вещества использована двуокись серы.

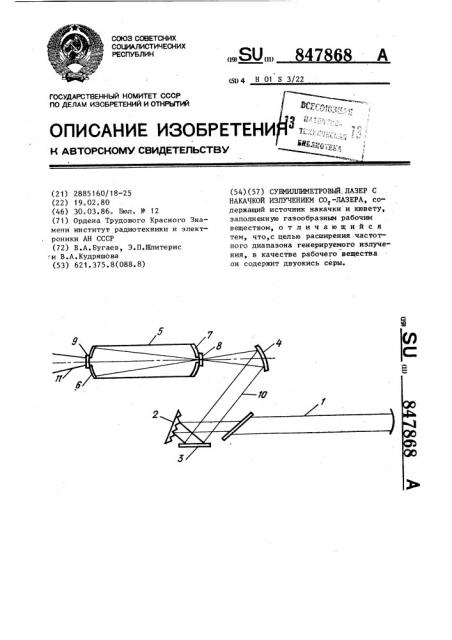

На чертеже представлена схема реализации изобретения, где показаны гаэоразрядная трубка СО -лазера дифракциоиная решетка 2, поворотное зеркало 3, фокусирующее зеркало 4, кювета 5, заполненная газообразным рабочим веществом, зеркала 6,7 СБМ резонатора, входное окошко 8, выходДлина волны CBM

Линия накачки

СО -лазеz ра (полоса 9,6мкм) Поляризация

СБМ излучения излучения, мкм

208

139,5

142

В. 18

159,5

684,8

R 28

312, 07

R 38

847868 2 ное окошко 9, излучение накачки 10, СБМ излучение 11.

Лазер работает следующим образом.

Выходное излучение СОд-лазера, идущее в нулевом порядке дифракционной решетки 2, попадает на поворотное зеркало 3, а затем с помощью зеркала 4 фокусируется на входное окошко 8. Кювета 5 заполнена газообразным

10 рабочим веществом при давлении меньше 1 мм.рт.ст. Излучение накачки, поглощаемое на вращательно-колебательных переходах, приводит к возникновению СБМ излучения на чисто вращатель15 ных переходах в заполняющем кювету 5 раба :ем веществе. Излучение CBM лазера 11 выводится иэ кюветы через отверстие в зеркале 6 резонатора. Перестройка CBM лазера по длинам волн

20 осуществляется путем изменения длины волны излучения накачки с помощью дифракционной решетки 2 и подстройкой длины резонатора, образованного зеркалами 6, 7.

25 В предложенном устройстве при использовании в качестве рабочего вещества газообразной двуокиси серы и перестройке СО -лазера по линиям

R ветви полосы 9,6 мкм получено изЗр лучение на 6 линиях (см. таблицу), длина волны которых не совпадает с известными переходами.
