Устройство для подсчета молодирыб b потоке воды

Устройство для подсчета молодирыб b потоке воды

Иллюстрации

Показать все

Реферат

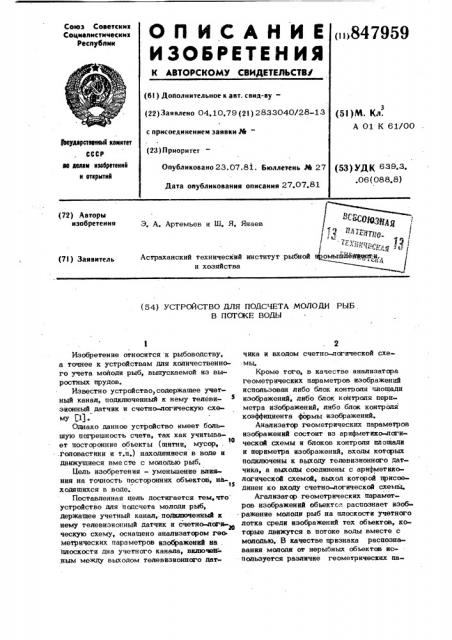

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ/

Союз Советск ив

Социалистических

Рес у «847959 (61) Дополнительное к авт. саид-ву—

{22) Заявлено 04.10.79 (21) 2833040/28-13 (5!)М. Кл.

А 01 К 61/00 с присоединением заявки рв« (23) Приоритет

ЭмуаврствеввмФ квинтет

СССР ве аелам нмбретеввв и вткрмтвв

РЦ УДК 639.3.

° 06(088.8) 0 публ н кова но 23. 07. 81. Бюллетен ь М 2 7

Дата опубликования описания 27»07»81 (72) Авторы изобретения

Э. А. Артемьев и Ш. Я. Янаев

Астраханский технический институт рыбной и хозяйства (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДСЧЕТА МОЛОДИ РЫБ

В ПОТОКЕ BOllbl!

Изобретение относится к рыбоводству, а точнее к устройствам для количественного учета молоди рыб, выпускаемой из выростных прудов.

Известно устройство, содержащее учетный канал, подключенный к нему телевизионный датчик и счетно-логическую схему C1)Однако данное устройство имеет большую погрешность счета, так как учитывает посторонние объекты (шитик, мусор . то .головастики и т.п.) находяшиеся в воде и движущиеся вместе с молодью рыб.

Цель изобретения — уменьшение влияния на точность посторонних объектов, на1S ходящихся в воде.

Поставленная цель достигается тем,что устройство для подсчета молоди рыб, держащее учетный канал,. подключенный к нему телевизионный датчик и счетно-логическую схему, оснашено анализатором Feo» метрических параметров изображений на . плоскости дна учетного канала, включей- ным между выходом телевизионного дагчика и входом счетно-логической схемы.

Кроме того, в качестве анализатора геометрических параметров изображений использован либо блок контроля плошади изображений, либо блок контроля периметра иэ ображений, либо блок контрс«ля коэффициента формы изображений.

Анализатор геометрических параметров иэображений состоит из арифметика-логической схемы и блоков контроля плошади и периметра изображений, входы которых подключены к выходу телевизионного датчика, а выходы соединены с арифметикологической схемой, выход которой присоединен ко входу счетно-логической схемы»

Агализатop геометрических параметров иэображений объектов распознает изображение молоди рыб íà плоскости учетного лотка среди изображений rex объектов, когсрые движутся в потоке волы вместе с молодью. В качестве признака распознавания молоди от нерыбных объектов используется различие геометрических параметров их изображений — площадей или параметров, или коэффициентов формы изображений.

На фиг. 1 представлена блок-схем устройства для подсчета ьлолоди рыб на

5 фиг, 2 — схема анализатора геометрических параметров изображений.

Устройство содержит учетный канал 1, подключенный к нему телевизионный датчик 2, анализатор 3 геометрических пара- 10 метров изображений и счетно-логическую схему 4.

Анализатор 3 геометрических параметров изображений может представлять собой блок контроля плошади, или блок контроля 15 периметра, или блок контроля коэффициента формы изображения. Анализатор 3 состоит из блока 5 кон роля площади изображения блока 6 периметра изображения и арифметикологической схемы 7, при этом p0 входы блоков 5 и 6 подклточены к выходу. телевизионного датчика 2, а выходы соединеньт с арифметико-логической схемой 7, выход которой присоединен ко входу счетно ногической схемы 4. 25

Устройство работает следующим образом.

Молодь рыб. движется с потоком воды через учетный канал 1, поперечное сечение

30 которого в одном месте сканируется телевизионным датчиком 2, работающим в режиме однострочной развертки. Развертка изображений молоди рыб и посторонних объектов на плоскости дна учетного кана35 ла в продольном направлении осуществляется за счет движения молоди рыб и по,сторонних объектов с потоком воды. Бидеоимпульсы с выхода телевизионного датчика 2 поступают на вход анализатора

3 геометрических параметров изображений.

Количество и длительность видеоим пульсов, вырабатываемых телевизионным датчиком 2, зависит от геометрических параметров изображений на плоскости дна

45 учетного канала 1 как молоди рыб, так и посторонних объектов, движущихся с потококл воды через учетный канал 1, Усредненные значения геометрических параметров, таких как площадь или пери50 метр, или коэффициент формы иэображений молоди рыб и посторонних объектов отличаются друг от друга.

Анализатор 3 геометрических параметров изображений, в результате обработки видеоимпульсов, определяет геометрические параметры изображений каждого объекта, движущегося с потоком воды через учетный канал, сравнивает получавшуюся величину с установленным заранее определенным значением (интервалом значений) параметров изображений молоди рыб и по результатам сравнения выдает сигналы в счетно-логическую схему 4. Последняя вырабатывает импульсы счета, ко:личество которых равно числу обьектов, геометрические параметры которых соответствуют геометрическим параметрам изображений молоди рыб.

Таким образом, устройство обеспечивает подсчет объектов, геометрические параметры которых находятся в интервале усредненных значений геометрических параметров иэображений молоди рыб.

Анализатор 3, например, может быть составлен из блока 5 контроля рлощади и блока 6 контроля периметра выходы которых подключены к арифметико-логической схеме 7, которая вычисляет значения коэффициента формы изображения по формуле п

К

Ф S где К ф — коэффициент формьц

П - периметр„" — площадь.

При этом, с выходов блока 5 контроля площади и блока 6 периметра на вход арифметиксь.логической схемы 7 поступают только те значения площади и периметра, которые попадают в определенные, установленные заранее, интервалы значений площади и периметра изображений молоди рыб.

После вычисления коэффициента формы по указанным значениям плошади и периметра, арифметико-логическая схема 7 сравнивает полученный результат с установленным диапазоном значений коэффициента формы молоди рыб и выдает сигналы в счетно-логическую схему 4 для выработки импульсов счета. Этим обеспечивается дополнительная селекция изображений моподи рыб or изображений нерыбных объектов и уменьшается погрешность счета молоди рыб от наличия в воде посто ронних объектов, изображения которых могут иметь величину площади или пери» метра, соответ ствующие изображениям молоди рыб.

Формула изобретения

1. М=тройство для подсчета молоди рыб в потоке воды, содержащее учетный .канал, подтцпоченньтй к нему телевизион5 847959 4 ,ный датчик и счетно-логическую схему, тора геометрических параметров иснольэоо r л и ч а ю ш е е с s тем, что, с це- ван блок контроля коэффициента формы лью уменьшения влияния на точность уче иэображений.

ra посторонних объектов, находящихся в 5. Устройство по нп, 1 и 4, î r л иводе, оно оснащено анализатором геомет- > ч а ю щ е е с я тем, что анализатор ге» рических параметров изображений на пло- ометрических параметров иэображений со скости для учетного канала, включенным стоит из арифметиксь-логической схемы и между выходом телевизионного да чика блоков контроля площади и параметра ивои входом счетно-логической схемы. бражений, входы котарых подключены к вью»

2. Устройство по п. 1, о т л и ч à - p ходу телевизионного датчика, а выходы сою щ е е с я тем, что в качестве анали- единены с арифметико-логической схемой, затора геометрических параме1ров исполь- выход которой присоединен ко входу счетзован блок контроля площади иэображений. но-логическцй схемы.

3. Устройство по п.1, о т л и ч а ющ е е с я тем, что в качестве анализаго- lg Источники информации, ра геометрических периметров использо- принятые во вннмание при экспертизе ван блок контроля периметра изображений. 1. Полонин В. С. Телевизионные авто4. Устройство по и. 1, о г л и ч а ю- магические устройства. M., Связь, 1974, щ е е с я тем, что в качестве анализа- с. 170-171.

ВНИИПИ Заказ 5930/1 Тираж 700 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
