Игла для биопсии

Игла для биопсии

Иллюстрации

Показать все

Реферат



Союз Советскнх

Соцналнстнческнх

Реслублнк

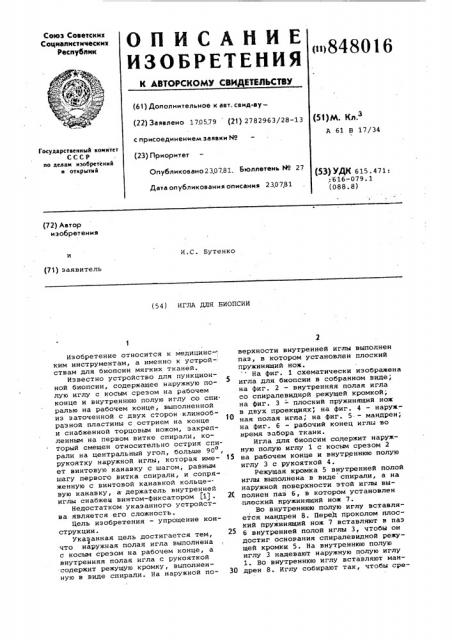

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к лвтоеском свидительствь (ii) 848016 (61) Дополнительное к авт. свид-ву— (22) Заявлено 1705.79 (21) 2782963/28-13 с присоединением заявки ¹ (23) Приоритет

Опубликовано 2307.81. Бюллетень Н9 27

Дата опубликования описания 230781 1) М. Кл.

A 61 В 17/34

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 615. 471

616.-079. 1 (088. 8) (72) Автор изобретения

И.С. Бутенко (71) заявитель (54) ИГЛА ДЛЯ БИОПСИИ

Изобретение относится к медицинс- ким инструментам, а именно к устрой-: ствам для биопсии мягких тканей.

Известно устройство для пункционной биопсии, содержащее наружную полую иглу с косым срезом на рабочем конце и внутреннюю полую иглу со спи. ралью на рабочем конце, выполненной из заточенной с двух сторон клинообразной пластины с острием на конце и снабженной торцовым ножом, закрепленным на первом витке спирали, который смещен относительно острия спио рали на центральный угол, больше 90 рукоятку наружной иглы, которая имеет винтовую канавку с шагом, равным шагу первого витка спирали, и сопряженную с винтовой канавкой кольце-вую канавку, а.держатель внутренней иглы снабжен винтом-Фиксатором (1) .

Недостатком указанного устройства является его сложность.

Цель изобретения — упрощение конструкции.

Ука анная цель достигается тем, что наружная полая игла выполнена с косым срезом на рабочем конце, а внутренняя полая игла с рукояткой содержит режущую кромку, выполненную в виде спирали. На наружной поверхности внутренней иглы выполнен паз, в котором установлен плоский пружинящий нож.

На фиг. 1 схематически изображена игла для биопсии в собранном виде, на фиг. 2 — внутренняя полая игла со спиралевиднрй режущей кромкой, на фиг. 3 — плоский пружинящий нож в двух проекциях, на фиг. 4 — наружная палая игла, на фиг. 5 — мандрен; на Фиг. б — рабочий конец иглы -во время забора ткани.

Игла для биопсии содержит наружную полую иглу 1 с косым срезом 2

15 на рабочем конце и внутреннюю полую иглу 3 с рукояткой 4.

Режущая кромка 5 внутренней полой иглы выполнена в виде спирали, а на наружной поверхности этой иглы вы_#_ полнен паз 6, в котором установлен плоский пружинящий нож 7.

Во внутреннюю полую иглу вставляется мандрен 8. Перед проколом плоский пружинящий нож 7 вставляют в паз б внутренней полой иглы 3, чтобы он достиг основания спиралевидной режущей кромки 5. На внутреннюю полую иглу 3 надевают наружную полую иглу

1. Во внутреннюю иглу вставляют ман30 дрен 8. Иглу собирают так, чтобы сре848016 формула изобретения

ВНИИПИ Заказ 5941/4 ТиРаж 687 Подпионов филиал ППП Патент, г,Ужгород, ул.Проектная,4 эы наружной полой иглы, внутренней полой иглы и мандрена находились на одном уровне.

Исследуемый орган прокалывают под местной анестезией, извлекают мандрен 8. Вращая внутреннюю полую иглу

3, ее ввинчивают в ткань и вырезают столбик. Эатем нажимают на головку плоского пружинящего ножа 7, который, двигаясь по пазу 6, отсекает столби . вырезанной ткани у его основания и удерживает взятую ткань в игле до ее извлечения иэ организма. Через отверстие наружной иглы 1 вводят гемостатическое вещество, затем наружную иглу извлекают.

Такое выполнение иглы упрощает конструкцию и позволяет осуществлять закрытое взятие столбика ткани на биопсию.

Игла для биопсии содержащая наружную полую иглу с косым срезом на рабочем конце и внутреннюю полую иглу с рукояткой, о т л и ч а ю щ ая с я тем, что, с целью упрощения конструкции, режущая кромка внутренней полой иглы выполнена в виде спирали, на наружной поверхности этой иглы выполнен паз, в котором установлен плоский пружинящий нож.

Источники информации, принятые во внимание при экспертизе

15 1. Авторское свидетельство СССР

Р 614791, кл. A 61 В 17/34, 1975.
