Реферат

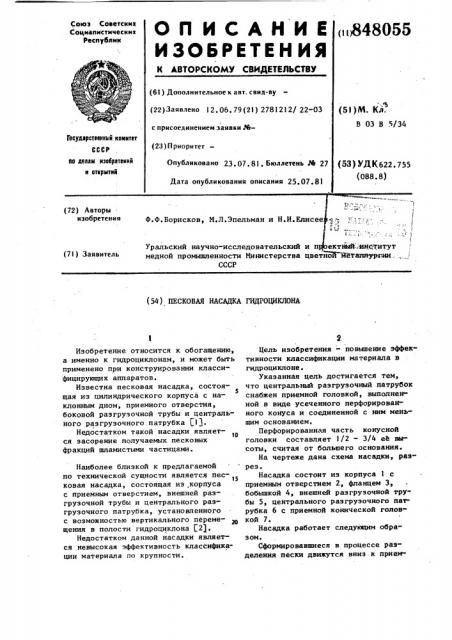

ОП ИСАНИЕ

ИЗЬБРЕТЕИ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Опубликовано 23 ° 07.81. Бюллетень М 27

Дата опубликования описания 25.07.81 (51jM. Кл.

В 03 В 5/34

Гесударстеенный камнтет ва делак нзабретеннй н аткрытнй (53) УДК622.755 (088.8) аявитель медной промышленности Иинистерства цветйаИ мбттюшургии...,.

СССР (54) ПЕСКОВАЯ НАС ЩКА ГИДРОЦИКЛОНА

Изобретение относится к обогащению, а именно к гидроциклонам, и может быть применено при конструировании классифицирующих аппаратов.

Известна песковая насадка состояЭ

5 щая иэ цилиндрического корпуса с наклонным дном, приемного отверстия, боковой разгрузочной трубы и центрального разгрузочного.патрубка 1 11.

Недостатком такой насадки является засорение получаемых песковых фракций шламистыми частицами.

Наиболее близкой к предлагаемой по технической сущности является песковая насадка, состоящая иэ корпуса с приемным отверстием, внешней разгрузочной трубы и центрального разгрузочного патрубка, установленного с возможностью вертикального перемещения в полости гидроциклона P2), Недостатком данной насадки является невысокая эффективность классификации материала по крупности.

Цель изобретения - повышение эффективности классификации материала в гидроциклоне.

Указанная цель достигается тем, что центральный разгрузочный патрубок снабжен приемной головкой, выполненной в виде усеченного перфорированного конуса и соединенной с ним меньшим основанием.

Перфорированная часть конусной головки составляет 1/2 — Э/4 еЬ высоты, считая от большего основания.

На чертеже дана схема насадки, разрез.

Насадка состоит из корпуса 1 с приемным отверстием 2, фпанцеи 3, бобьппкой 4, внешней разгрузочной трубы 5, центрального разгрузочного патрубка 6 с приемной конической головкой 7.

Насадка работает следующим образом.

Сформировавшиеся в процессе разделения пески движутся вниз к приемФормула изобретения

3 84 ному отверстию 2 песковой насадки в виде конусных потоков зерен разной крупности. Крупнозернистые пески, сползая по стенкам гидроциклона, разгружаются через периферическую кольцевую зону приемного отверстия насадки и трубу 5.

Пески, обогащенные тонкозернистыми и шламистыми частицами, .перемещаются в центральной зоне гидроциклона, проходят через перфорированную коническую головку 7 и выводятся через центральный разгрузочный патрубок.

Применение предлагаемой насадки позволит снизить количество шламов в лесках на 30-40Х.

1. Песковая насадка гндроциклона, состоящая из корпуса с приемным отверстием, внешней разгрузочной трубы

8055 4 и центрального разгрузочного патрубка, установленного с возможностью вертикального перемещения в полости гидроциклона, о т л и ч а ю щ а яс я тем, что, с целью повышения эффективности классификации материала в гидроциклоне, центральный разгрузочный патрубок снабжен премной головкой, выполненной в виде усеченного

1о перфорированного конуса и соединенной с ним меньшим основанием.

2. Насадка по п.1, о т л и ч а ющ а я с я тем, что перфорированная часть конусной головки составляет от

15 1/2 до 3/4 ее высоты, считая от большего основания.

Источники информации, принятые во внимание при экспертизе

1. Поваров А.И. Гидроциклоны на

20 обогатительных фабриках. М., "Недра", 1978, с.188.

2. Авторское свидетельство СССР

9601051, 1978.
