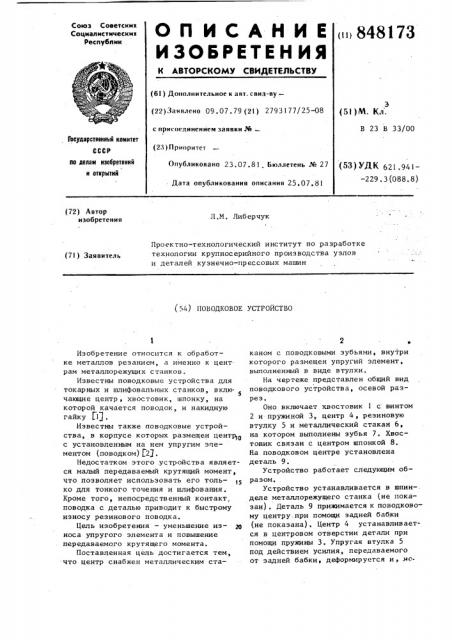

О П И С А Н И Е о >848173

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Занплено 09. 07. 79 (21) 2793177/25-08

Э (51)М. Кл .

В 23 В 33/00 с присоединением заявки .%— (23) Приоритет

Гюсударстввииый комитет ио делам изобретений и открытий (53) УДК 621,941—

-229.3(088.8) Опубликовано 23.07.81. Бюллетень № 27

Дата опубликования описания 25.07.81 (72) Автор изобретения

JI M. .Либерчук

Проектно-технологический институт по разработке технологии крупносерийного производства узлов и детал ей кузнечно-пр ессо вых машин (71) Заявитель (54) ПОВОДКОВОЕ УСТРОЙСТВО

Изобретение относится к обработке металлов резанием, а именно к цент. рам металлорежущих станков.

Известны поводковые устройства для токарных и шлифовальных станков вклю.

У

5 чающие центр, хвостовик, шпонку, на которой качается поводок, и накидную гайку Г1 j .

Известны также поводковые устрой— ства, в корпусе которых размещен центр10 с установленным на нем упругим элементом (поводком) 21 .

Недостатком этого устройства является малый передаваемый крутящий момент, что позволяет использовать его только для тонкого точения и шлифования.

Кроме того, непосредственный контакт, поводка с деталью приводит к быстрому износу резинового поводка.

Цель изобретения — уменьшение иэ- 20 носа упругого элемента и повышение передаваемого крутящего момента.

Поставленная цель достигается тем, что центр снабжен металлическим стаканом с поводковыми зубьями, внутри которого размещен упругий элемент, выполненный в виде втулки.

На чертеже представлен общий вид поводкового устройства, осевой разрез, Оно включает хвостовик 1 с винтом

2 и пружиной 3, центр 4, резиновую втулку 5 и металлический стакан 6, на котором выполнены зубья 7. Хвостоник связан с центром шпонкой 8.

На поводковом центре установлена деталь 9.

Устройство работает следующим образом..

Устройство устанавливается в шпинделе металлорежущего станка (не показан). Деталь 9 прижимается к поводковому центру.при помощи задней бабки (не показана), Центр 4 устанавливается в центровом отверстии детали при помощи пружины 3. Упругая втулка 5 под действием усилия, передаваемого от задней бабки, деформируется и, нс84

Составитель Т, Кравченко

Техред Э. мужик Корректор Г ° Назарова

Редактор Н. Кончицкая

Заказ 5966/12 Тираж 1148 Подписное

ИНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал 1И1П "Патент, r Ужгород, ул . Проектная, 4 имея возможности расшириться в стакане 6, зажимает его в центр 4. Упругий элемент допускает некоторую неперпендикулярность оси центра и торцовой поверхности детали. Вращение оси шпинделя передается хвостовику 1, затем центру 4 и резиновой втулке 5, а от нее стакану 6 и детали 9.

Преимуществом предлагаемого устройства является повышение передавае— мого крутящего момента и уменьшение износа упругого элемента, что расширяет диапазон применения и повышает надежность работы поводкового устройства.

Формула изобретения

Поводковое устройство, в корпусе которого размещен центр. с установлен8173 4 ным на нем упругHM e eHToM, o т л и ч а ю щ е е с я тем, что, с целью уменьшения износа упругого элемента и повышения передаваемого крутящего момента, устройство снабжено металлическим стаканом с поводковыми зубьями, внутри которого размещен упругий элемент, выполненный в виде втулки.

Ис т очник и и нф орм ации, принятые во внимание при экспертизе

1. Ансеров M.À. Приспособление для металлорежущих станков. JI., "Машиностроение", j975, с. 393, рис. 37.

2. Ансеров M.À. Приспособление для токарных станков, М вЂ” Jl., "Машгиз", 1957, с. 40, фиг. 32 (прототип) .
