Реферат



Ссиоэ Советскик

Социалистических

Республик

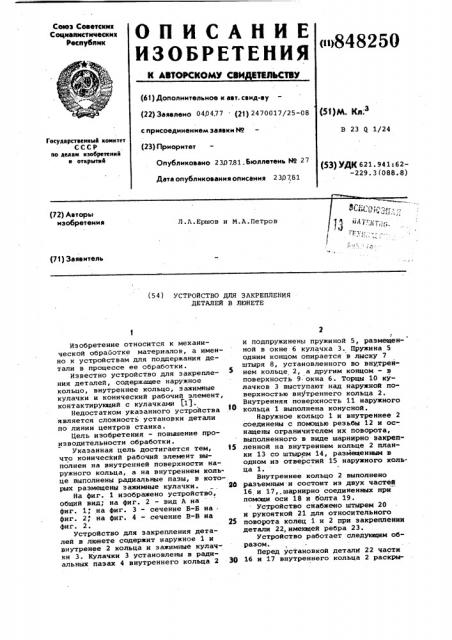

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (1)848250 (61) Дополнительное к авт. саид-ву (22) Заявлено 0404.77 (21) 2470017/25-08 с присоединением заявки М (23) приоритет

Опубликовано 2307.81. Бюллетень HP 27 (51)М. Кд.

В 23 0, 1/24

Государствеииай комитет

СССР по делам изобретеиий и открытий (53) УДК 621. 941262-229. 3 (088. 8) Дата опубликования описания 2 307,81 (72) Авторы мэобретенмя

Л . А. Ершов и М. A. Петров

1 1 (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ

ДЕТАЛЕЙ В ЛЮНЕТЕ

Изобретение относится к механической обработке материалов, а именно к устройствам для поддержания детали в процессе ее обработки.

Известно устройство для закрепления деталей, содержащее наружное кольцо, внутреннее кольцо, зажнмные кулачки и конический рабочий элемент, контактирующий с кулачками (1).

Недостатком указанного устройства является сложность установки детали по линии центров станка.

Цель изобретения - повышение производительности обработки.

Указанная цель достигается тем, !5 что коничесКий рабочий элемент выполнен на внутренней поверхности наружного кольца, а на внутреннем кольце выполнены радиальные пазы, в которых размещены эажимные кулачки. 2Ь

На фиr. 1 изображено устройство, общий вид; на фиг. 2 — вид A на фиг. 1; на фиг. 3 — сечение Б-Б нафиг. 2; на фиг. 4 — сечение В-В иа фиг. 2. 25

Устройство для закрепления деталей в люнете содержит наружное 1 и внутренее 2 кольца и 3ажимные кулачки 3. Кулачки 3 установлены в радиальных пазах 4 внутреннего кольца 2 30

2 ! и подпружинены пружиной 5, размещенной в окне 6 кулачка 3. Пружина 5 одним концом опирается в лыску 7 штыря 8, установленного во внутреннем кольце 2, а другим концом — в поверхность 9.окна 6. Торцы 10 кулачков 3 выступают над наружной поверхностью внутреннего кольца 2.

Внутренняя поверхность 11 наружного кольца 1 .выполнена конусной.

Наружное кольцо 1 и внутреннее 2 соединены с помощью резьбы 12 и оснащены ограничителем их поворота, выполненного в виде шарнирно закрепленной на внутреннем кольце 2 планки 13 со штырем 14, размещенным в одном иэ отверстий 15 наружного кольца 1.

Внутреннее кольцо 2 выполнено разъемным.и состоит иэ двух частей

16,и 17,.шарнирно соединенных при помощи оси 18 и болта 19.

Устройство снабжено штырем 20 и рукояткой 21 для относительного поворота колец 1 и 2 При закреплении детали 22,имекщей ребра 23.

Устройство работает следующим образом.

Перед установкой детали 22 части

16 и 17 внутреннего кольца 2 раскры848250

Формула изобретения ваются и кольцо 2 в раскрытом виде сбокУ заводится на деталь 22.

Части 1б и 17 кольца 2 смыкаются и соединяются болтом 19. Кулачки

3 в этом положении прижаты к поверхностям 23 внутреннего кольца 2 пружиной 5.

Затем внутреннее кольцо 2 передвигается вдоль детали 22 и устанавливается в положение, при котором штырь 20 упирается в поверхность 23 детали 22, подлежащее обработке. После этого на внутреннее кольцо 2 заводится наружное кольцо 1 и навинчивается на резьбу 12.

При навинчивании наружного кольца

1 на внутреннее кольцо 2 коническая внутренняя поверхность 11 перемещается вдоль оси детали 22. При этом кулачки 3, поджатые пружиной 5 к внутренней поверхности 11 наружного кольца, перемещаются к центру устройства и зажимают деталь 22.

Так как кулачки 3 имеют одинаковую длину, при навинчивании наружно го кольца 1 на внутреннее кольцо 2 происходит автоматическое центриро вание устройства относительно устанавливаемой детали.

Благодаря такому выполнению устройства повышается производительность обработки детали за счет ускорения процесса ее установки по линии центров станка.

10 устройство для закреПления деталей в люнете, содержащее наружное кольцо, внутреннее кольцо, зажимные кулачки и конический рабочий элемент, 15 контактирующий с кулачками о т л иI ч а ю щ е е с я тем, что, с целью повышения производительности обработки; конический рабочий элемент выполнен на внутренней поверхности наружного кольца, а на внутреннем кольце

20 выполнены радиальные пазы, в которых размещены зажимные кулачки.

Источники информации, принятые во внимание при экспертизе 5 1. Авторское свидетельство СССР

997843, кл. В 23 Q 1/24, 1952.

6 g Фнг.3

17

Фиг.4

ФнгЗ
