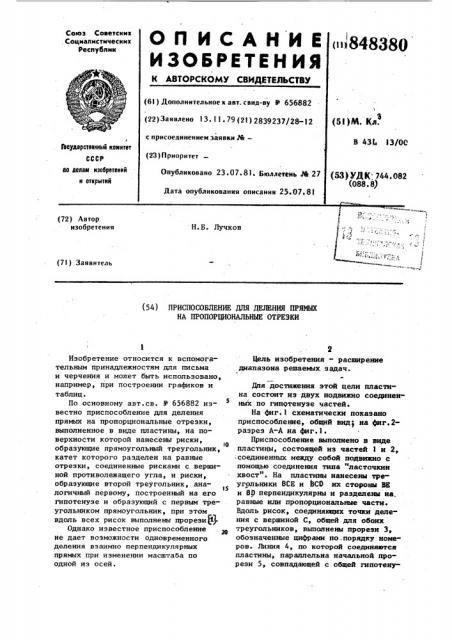

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ

Союз Советскнн

Социалистических

Республик

< 1848380 (6l ) Дополнительное к авт. свид-ву 1Р 656882 (22) Заявлено 13. 11 ° 79 (21) 2839237/28-12 с присоединением заявки М— (23) Приоритет—

Опубликовано 23.07. 81 ° Бюллетень М 27

Дата опубликования описания 25.07.81

В 431i 13/ÎÑ

Гасударственный камнтет

Ао делам нэобретеннй и атнрытнй (53} УДК 744.082 (088. 8) а »

1

l I (72) Автор изобретения

Н.Б. Лучков (7I) Заявитель (54) ПРИСПОСОБЛЕНЖ ДЛЯ ДЕЛЕНИЯ ПРЯИЬИ

НА ПРОПОРЦИОНАЛЬНЫЕ ОТРЕЗКИ

Изобретение относится к вспомогательным принадлежностям для письма и черчения и может быть использовано, например, при построении графиков и таблиц.

По основному авт.св. II 656882 известно приспособление для деления прямых на пропорциональные отрезки, выполненное в виде пластины, на поверхности которой нанесены риски, t0 образующие прямоугольный треугольник, катет которого разделен на равные отрезки, соединенные рисками с вершиной противолежащего угла, и риски, образующие второй треугольник, ана15 логичный первому, построенный на его гипотенузе н образующий с первым треугольником прямоугольник, при этом вдоль всех рисок выполнены прорези@Однако известное приспособление не дает возможности одновременного деления взаимно перпендикулярных прямых при изменении масштаба по одной из осей.

Цель изобретения — расширение диапазона решаемых. задач.

Дпя достижения этой цели ппастнна состоит as двух подвижно соединеннытс по гипотенузе частей.

На фиг. 1 схематически показано приспособление, общий вид3 на фиг.2разрез А-А на фиг.l.

Приспособление выполнено в виде пластины, состоящей as частей 3 и 2, соединенных между собой подвижно с помощью соединения типа "ласточкин хвост". На пластины нанесены треугольники ВСЕ и ВСО их стороны ВЕ и ВР перпендикулярны и разделены иа, равные или пропорциональные части.

Вдоль рисок, соединякщих точки деления с вершиной С, общей для обоих треугольников, выполнены прорези 3 ° обозначенные цифрами ло.порядку номеров. Пиния 4, по которой соединяются пластины, параплельна начальной прорези 5, совпадающей с общей гипотенуФормула изобретения

l -Г

ИИИИИИ Заказ 8986 22 ТиИак 412 Иоиаианоа

Филиал ППП Патент г Ужгодиу, ул, Проектная, 4

3 84838 зой ВС треугольников. Одна часть пластины имеет возможность смещаться относительно другой вдоль линии разъема, т.е. параллельно начальной прорези.

Приспособление работает следующим образом.

Приспособление накладывают на делимую прямую таким образом, что сторона

8D параллельна делимой прямой, а на- 1о чало делимой прямой совпадает с краем начальной прорези. Прижимая часть пластины 1, перемещают часть пластины 2 до совпадения конца делимой прямой с нужной прорезью и производят и разметку. через прорези 3. При,делении двух перпендикулярных прямых, наприО 4 мер осей координат, разметку второй прямой производят, придерживая часть пластины 2 и перемещая часть пластины

1 до получения отрезков нужной длины.

Приспособление для деления пряхах на пропорциональные отрезки по авт.св. 112 6568828 о т л и ч а ющ е е с я тем, что, с целью расширения диапазона решаемых задач, пластина состоит из двух подвижно соединенных по гипотенузе частей.

Источники информации, принятые во внимание при экспертизе

1. .Авторское свидетельство СССР

112 656882, кл. В 43 L 13/00, 1977.
