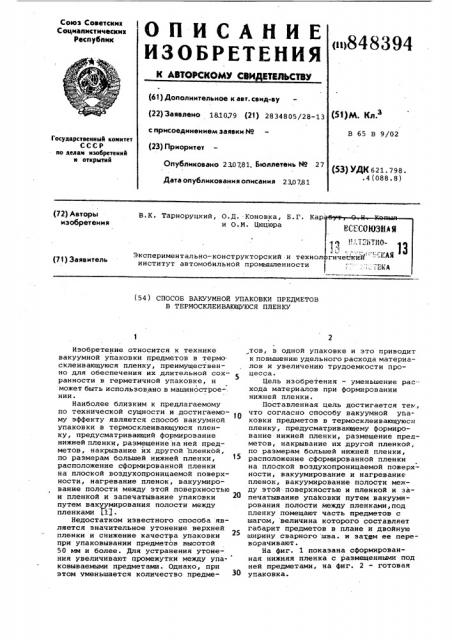

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>848394 (61) Дополнительиое к авт. свид-ву (51)М. Кл.з (22) Заявлено 181079 (21) 28 348 05/28-13

В 65 В 9/02 с присоединением заявки М (23) Приоритет

Государственный комитет

ССС P по делам изобретений н открытий

Опубликовано 23,07,81. Бюллетень No 27 (53) УДК 621. 798. .4(088.8) Дата опубликования описания 23.0781 (72) Авторы изобретения

В.К. Тарноруцкий, О.Д..Коновка, Б.Р. Кар и О.М. Цюцюра

Экспериментально-конструкторский .и технол институт автомобильной промышленности (71) Заявитель (54) СПОСОБ ВАКУУМНОЙ УПАКОВКИ ПРЕДМЕТОВ

В ТЕРМОСКЛЕИВАЮЩУЮСЯ ПЛЕНКУ

Изобретение относится к технике вакуумной упаковки предметов в термо склеивающуюся пленку, преимущественно для обеспечения их длительной сохранности в герметичной упаковке, и может быть использовано в машинострое-. нии.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является способ вакуумной упаковки в термосклеивающуюся пленку, предусматривающий формирование нижней пленки, размещение на ней предметов, накрывание их другой пленкой, по размерам большей нижней пленки, расположение сформированной пленки на плоской воздухопроницаемой поверхности, нагревание пленок, вакуумирование полости между этой поверхностью и пленкой и запечатывание упаковки путем вакуумирования полости между пленками ГЯ .

Недостатком известного способа является значительное утонение верхней пленки и снижение качества упаковки при упаковывании предметов высотой

50 мм и более. Для устранения утонения увеличивают промежутки между упаковываемыми предметами. Однако, при этом уменьшается количество предме.тов, в одной упаковке и это приводит к повышению удельного расхода материалов и увеличению трудоемкости про5

Цель изобретения — уменьшение рас-хода материалОв при формировании нижней пленки.

Поставленная цель достигается тем, что согласно способу вакуумной упаковки предметов в термосклеивающуюсн пленку, предусматривающему формирование нижней пленки, размещение предметов, накрывание их другой пленкой, по размерам большей нижней пленки, расположение сформированной пленки на плоской воздухопроницаемой поверхности, вакуумирование и нагревание пленок, вакуумирование полости между этой поверхностью и пленкой и запечатывание упаковки путем вакуумирования полости между пленками,под пленку помещают часть предметов с шагом, величина которого составляет габарит предметов в плане и двойную ширину сварного шва. и затем ее переворачивают.

На фиг. 1 показана сформированная нижняя пленка с размещенными под ней предметами, на фиг. 2 — готовая упаковка.

848394

Формула изобретения

cpga 1

Составитель A.Бражникова

Редактор В. Жиленко Техред Т.Маточка. - Корректор С. Щомак

Заказ 5992/23 Тираж 741. Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород ул. Проектная, 4

Под нижнюю пленку 1 помещают часть предметов 2 с шагом 3,,величина которого составляет габариты предметов в плане и двойную ширину сварного шва.

Формирование нижней пленки осуествляется путем ее нагрева и ваку, мирования, при этом упаковываемые предметы по наружной поверхности обтягиваются нижней пленкой. Затем нижнюю пленку 1 вместе с находящимися на ней предметами переворачивают, размещают сформированную пленку на плоской воздухопроницаемой поверхности, снабженной гнездами, расположенными в соответствии с находящимися в пленке предметами, а в промежутках между последними размещают оставшиеся предметы, предназначенные для упаковки, и накрывают их другой пленкой 4, по размерам большей нижней племки 1.

Затем пленки нагревают, вакуумируют полость между плоской воздухопроницаемой поверхностью и пленкой и запечатывают упаковку путем вакуумирования полости между пленками.

Предлагаемый способ по сравнению с известным обеспечивает размещение на одной и той же поверхности пленки в полтора раза больше предметов, что дает значительную экономию материала пленки при ее формировании.

Способ вакуумной упаковки предметов в термосклеивающуюся пленку, предусматривающий формирование нижней пленки, размещение на ней предметов, накрывание их другой пленкой, по размерам большей нижней пленки, расположение сформированной пленки на плоской воздухопроницаемой поверхности, нагревание пленок, вакуумирование полости между этой поверхностью и пленкой и запечатывание упаковки путем вакуумирования полости между пленками, о т л и ч а ю щ и йс я тем, что, с целью уменьшения расхода материалов при формировании нижней пленки, под нее помещают часть

Щ предметов с шагом, величина которого составляет габарит предметов в плане и двойную ширину сварного шва, и затем ее переворачивают.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по . заявке М 2464845/28-13, кл. В 65 В 9/02, 1977.
