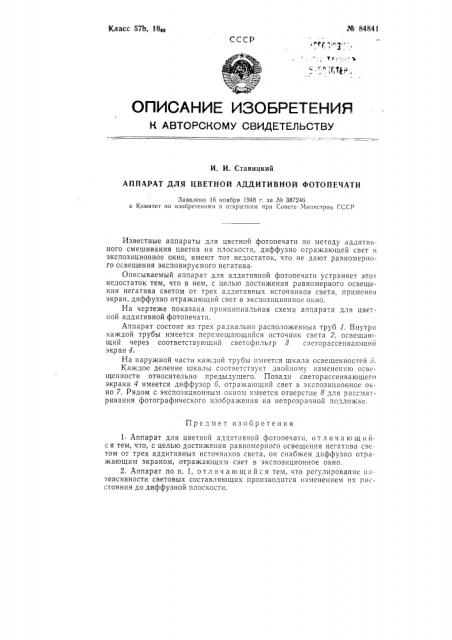

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. И. Ставицкий

АППАРАТ ДЛЯ ЦВЕТНОЙ АДДИТИВНОЙ ФОТОПЕЧАТИ

Заявлено 16 ноября 1948 г. за М 387246 в Комитет но изобретениям и открытиям нри Совете Министров ГССР

Известные аппараты для цветной фотопечати по методу аддитии— ного смешивания цветов на плоскости, диффузно отражающей свет в экспозиционное окно, имеют тот недостаток, что не дают равномерного освещения экспонируемого негатива.

Описываемый аппарат для аддитивной фотопечати устраняет этот недостаток тем, что в нем, с целью достижения равномерного освещения негатива светом от трех аддитивных источников света. применен экран, диффузно отражающий свет в экспозиционное окно.

На чертеже показана принципиальная схема аппарата для цветной аддигивной фотопечати, Аппарат состоит из трех радиально расположенных труб 1. Внутри каждой трубы имеется перемещающийся источник света 2, освещающий через соответствующий светофильтр 8 сзеторассеивающий экран 4.

На наружной части каждой трубы имеется шкала освещенностей 5.

Каждое деление шкалы соответстзуст двойному изменению освещенности относительно предыдущего. Позади светорассеивающего экрана 4 имеется диффузор 6, отражающий свет в экспозиционное окно 7. Рядом с экспозиционным окном имеется отверстие 8 для рассматривания фотографического изображения на непрозрачной подложке.

Предмет изобретения

1. Аппарат для цветной аддитивной фотопечати, о тл и ч а ю щ и йс я тем, что, с целью достижения равномерного освещения негатива светом от трех аддитивных источников света, он снабжен диффузно отражающим экраном, отражающим. свет в экспозиционное окно.

2. Аппарат по п. 1, о тл и ч а ю щи и с я тем, что регулирование интенсивности световых составляющих производится изменением их рас— стояния до диффузной плоскости. № 84841!
