Реферат

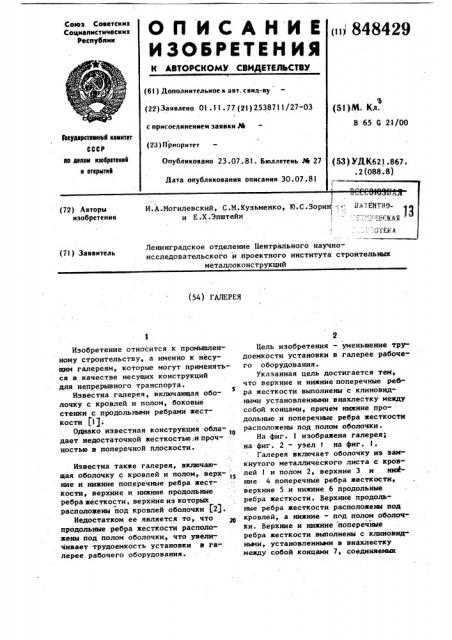

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресиубпин

»и» 848429 (6! ) Дополнительное к авт. свиЛ-ву (22) Заявлено 01. 11. 77 (21) 2538711/27-03 с присоединением заявки р»е (23) Приоритет

Опубликовано 23.07.81. Бюллетень М 27

Дата опубликования описания 30.07 .81 (5I)M. Кл.

В 65 G 21/00

9вударотееиныЯ комитет

СССР аю делам изобретениЯ и открытий (53) УДК621.867. . 2 (088.8) И.А.Могилевский, С.М.Кузьменко, И.С.Зори;.:,., 1 и Е.Х,Эпштейн (72) Авторы изобретения

Ленинградское отделение Центрального научноисследовательского и проектного института строительных металлоконструкций (7!) Заявитель (54) ГАЛЕРЕЯ

Изобретение относится к промышленному строительству, а именно к несущим галереям, которые могут применяться в качестве несущих конструкций для непрерывного транспорта.

Известна галерея, включающая оболочку с кровлей и полом, боковые стенки с продольными ребрами жесткости fl).

Однако известная конструкция обла- . дает недостаточной жесткостью;и проч- .. ностью в поперечной плоскости.

Известна также галерея, включающая оболочку с кровлей и полом, верх-, ние и нижние поперечные ребра жесткости, верхние и нижние продольные ребра жесткости, верхние из которых расположены под кровлей оболочки (2 .

Недостатком ее является то, что продольные ребра жесткости расположены под полом оболочки, что увеличивает трудоемкость установки в галерее рабочего оборудования °

Цель изобретения — уменьшение трудоемкости установки в .галерее рабочего оборудования.

Указанная цель достигается тем, что верхние и нижние поперечные реб.ра жесткости выполнены с клииовидными установленными внахлестку между собой концами, причем нижние продольные и поперечные ребра жесткости расположены под полом оболочки.

На фиг. изображена галерея; на фиг. 2 — узел на фиг.

Галерея включает оболочку из замкнутого металлического листа с кровлей 1 и полом 2, верхние 3 и нижние 4 поперечные ребра жесткости, верхние 5 и нижние 6 продольные ребра жесткости. Верхние продольные ребра жесткости расположены под кровлей, а нижние — под полом оболочки. Верхние и нижние поперечные ребра жесткости выполнены с клиновидньии, установленнъе»и в внахлестку между собой концами 7, соединяемых

848429

Составитель Г.Ненахов

Техред 3. Фанта

Редактор Н . Рогулич

Корректор В. Синицкая

Подписное

Заказ 5994/24 Тираж 842

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, W-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

3 сваркой или заклепками. Галерея имеет прямоугольную форму со скошенными или закругленными углами.

Поперечные ребра располагаются в одной плоскости.

Такое расположение поперечных, ребер и соединение их между собой обеспечивает необходимую. жесткость оболочки.

Закрепление продольных ребер 5 и поперечных, ребер 3 на внутренней поверхности оболочки обеспечивает образование гладкой поверхности кровли.

Закрепление продольных 6 и поперечных 4 ребер HcL íàðóæíoé поверхности оболочки обеспечивает образование, гладкой поверхности пола, что умвньшает трудоемкость установки в галерее рабочего оборудования.

Формула изобретения

Галерея, включающая оболочку с кровлей и полом верхние и нижние поперечные ребра жесткости, верхние и нижние продольные ребра жесткости верхние из которых расположены под кровлей оболочки, о т л и ч а— ю щ а я с я тем, что, с -целью уменьшения трудоемкости установки в га10 лерее рабочего оборудования, верхние и нижние поперечные ребра жесткости выполнены с клиновидными установленными внахлестку между собой концами, причем нижние продольные и

15 поперечные ребра жесткости расположены под полом оболочки..

Источники информации, принятые во внимание при экспертизе

1. Патент США 11- 3809211, 20 кл. В 65 G 15/08, опублик. 1974.

2. Патент ПНР N- 41935, кл . 81 е 1, опублик. 1973 (прототип).
