Реферат

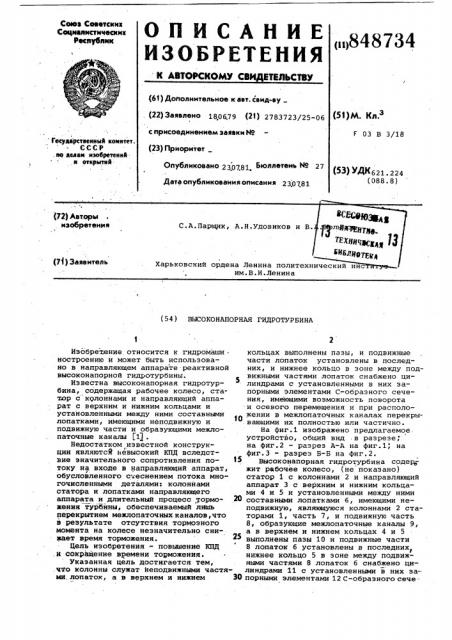

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Сееез Севетскнх

Социалистических

Весну

<„>848734 (61) Дополнительное к авт. свид-ву . (22) Заявлено 180679 (21) 2783723/25-06 с присоединением заявки М (23) Приоритет

<51)м. к,.з

F 03 В 3/18 Государственный коннтет

СССР. но яеави нзобретення. в открытнй

Опубликовано 230781 Бюллетень N9 (5З) АК6 21. 224 (088.8) Дата опубликования описания 230781 им.В.И.Ленина (54) ВЫСОКОНАПОРНАЯ ГИДРОТУРБИНА

Изобретение относится к гидромаши . ностроению и может быть использовано в направляющем аппарате реактивной высоконапорной гидротурбины.

Известна высоконапорная гидротурбина, содержащая рабочее колесо, ставор с крлоннами и направляющий аппарат с верхним и нижним кольцами и установленными между ними составными лопатками, имеющими неподвижную и подвижную части и образующими межлопаточные каналы (.1) .

Недостатком известной конструкции являются невысокий КПД вследствие значительного сопротивления по- 15 току на входе в направляющий аппарат, обусловленного стеснением потока многочисленными деталями: колоннами статора и лопатками направляющего аппарата и длительный процесс тормо- 2() жения турбины, обеспечиваемый лишь перекрытием межлопаточных каналов,что в результате отсутствия тормозного момента на колесе незначительно снижает время торможения.

Цель изобретения — повышение КПД .и сокращение времени торможения.

Указанная цель достигается тем, .что колонны служат неподвижными частями,лопаток, а в верхнем и нижнем 30 кольцах выполнены пазы, и подвижные части лопаток установлены в последних, и нижнее кольцо в зоне между подвижными частями лопаток снабжено цилиндрами с установленными в них запорными элементами С-образного сечения, имеющими возможность поворота и осевого перемещения и при расположении в межлопахочных каналах перекрывающими их полностью или частично.

На фиг.1 изображено предлагаемое. устройство,.общий вид,в разрезе, на фиг.2 — разрез A A на фиг.1; на фиг.3 - разрез Б-Б на фиг.2.

Высоконапорная гидротурбина содер жит рабочее колесо, (не показано) статор 1 с колоннами 2 и направляющий аппарат 3 с верхним и нижним кольцами 4 и 5 и установленными между ними составными лопатками б, имеющими неподвижную, являющуюся колоннами 2 статорами 1, часть 7, и подвижную часть

8, образующие межлопаточные каналы 9, а в верхнем и нижнем кольцах 4 и 5 выполнены пазы 10 и подвижные части

8 лопаток 6 установлены в последних, нижнее кольцо 5 в зоне между подвижными частями 8 лопаток б снабжено цилиндрами 11 с установленными в них запорными элементами 12 C-образного сече.848734 нкя,имеющими возможность поворота и осевого перемещения, и, при расположении в межлопаточных каналах 9,перекрывающими их полностью или частично, высокоиапорная гидротурбина также содержит сервомоторы 13 для привода подвижных частей 8 лопаток 6 и сервомоторы 14 для

:привода эапорных элементов 12.

Предлагаемое устройство работает следующим образом.

В процессе регулирования турбины посредством сервомотора 13 производят перемещение подвижных частей

8 лопаток 6 в пазах 10 верхнего и нижнего колец 4 и 5, и таким образом производят открытие или закрытие направляющего аппарата 3, при этом к рабочему колесу (не показано) поступает поток, обладающий

I энергией, не затраченной на преодоление : гидравлического сопротивления многочисленных деталей, так как колонны 2 статора 1 служат неподвижными частями 7 лопаток 6.

При закрытии направляющего аппарата запорный элемент 12 вводится в поток в .межлопаточный канал 9 посредством сервомотора 14,эапорный элемент 12, умеющий С-образное сечение, изменяет направление потока в сторону, противоположную вращению рабочего колеса (не показано), и таким образом создается тормозящий момент. Для обеспечения полного закрытия направляющего аппарата 3 запорный элемент 12 поворачивается вокруг оси, полностью перекрывая при этом межлопаточный канал 9.

Использование предлагаемого изобретения позволяет повысить КПД гидротурбины вследствие уменьшения количества деталей и таким образом снижения гидравлического сопротивления на входе в гидротурбину, а также сократить время торможения гидротурбины в результате создания тормозящего момента на рабочем колесе.

Формула изобретения

1. Высоконапорная гидротурбина, содержащая рабочее колесо, статор с колоннами и направляющий аппарат с верхним,и нижним кольцами и уста15 новленными между ними составными лопатками, имеющими неподвижную и подвижную части и образующими межлопаточные каналы, о т л и ч а ющ а я с я тем, что, с целью повыше а ния КПД и сокращения времени торможения, колонны служат неподвижными частями лопаток, а в верхнем и нижнем кольцах выполнены пазы, и подвижные части лопаток установлены в последних.

2. Гидротурбина по п.1, о т л ич а ю щ а я с я тем, что нижнее кольцо в зоне между подвижными частями лопаток снабжено цилиндрами с установленными в них запорными элеЗО ментами С-образного сечения, имеющими возможность поворота и осевого перемещения и при распоЛожении в межлопаточных каналах перекрывающими их полностью или частично.

35 Источники информации, принятые во внимание при экспертизе

1 ° Патент CIIIA Р 3295827, кл.253-78, опублик.1967.

848734

Б-б

Фиг.3

Составитель Т.Куликова

Редактор В.Данко Техред A,Ñàâêà Корректор Г.Решетник

Ю юЮ

Заказ 6040/39. Тираж 523, Подписное

ВНИИПИ Государственного комитета СССР по делаМ изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная,4
