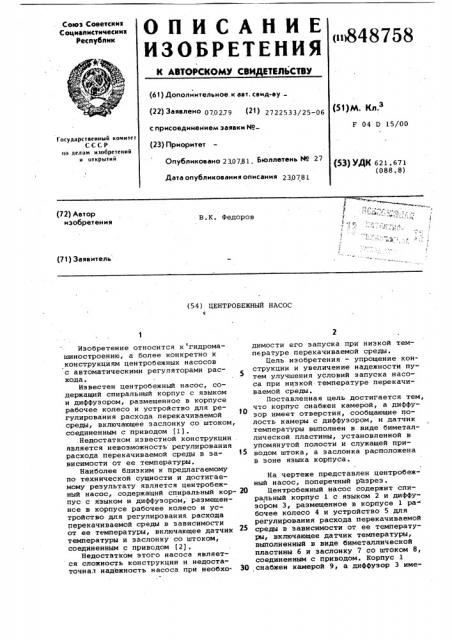

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ

Союз Советскни

Социалистических

Республик

««848758 (Ъ (61) Дополнительное. к авт. свид-ву (22) + ® +++ 070279 (2 ) 2722533/25-06 с присоединением заявки ¹(23) Приоритет

Опубликовано 230781 Бюллетень ¹ 27

Дата опубликования описания 230781 (51)М. Кл.з

F 04 D 15/00

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621.671 (088,8) 3 r т

Ф1 (72) Автор изобретения

В,К. Федоров (71) Заявитель (54) ЦЕНТРОБЕЖНЫЙ НАСОС

Изобретение относится к гидромашиностроению, а более конкретно к конструкциям центробежных насосов с автоматическими регуляторами расхода.

Известен центробежный насос, содержащий спиральный корпус с языком и диффузором, размещенное в корпусе рабочее колесо и устройство для регулирования расхода перекачиваемой среды, включающее заслонку со штоком, соединенным с приводом (1).

Недостатком известной конструкции . является невозможность. регулирования расхода перекачиваемой среды в за- 15 висимости от ее температуры.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является центробежный насос, содержащий спиральный кор- 2О пус с языком и диффузором, размещеннсе в корпусе рабочее колесо и устройство для регулирования расхода перекачиваемой среды в зависимости от ее температуры, включакщее датчик температуры и заслонку со штоком, соединенным с приводом (2), Недостатком этого насоса является сложность конструкции и недостаточная надежность насоса при необхо- ЗО димости его запуска при низкой температуре перекачиваемой среды.

Цель изобретения — упрощение конструкции и увеличение надежности путем улучшения условий запуска насоса при низкой температуре перекачиваемой среды.

Поставленная цель достигается тем, что корпус снабжен камерой, а диффузор имеет отверстия, сообщающие полость камеры с диффуэбром, и датчик температуры вьполнен в виде биметаллической пластины, установленной в упомянутой полости и служащей приводом штока, а заслонка расположена в зоне языка корпуса.

На чертеже представлен центробежный насос, поперечный разрез.

Центробежный насос содержит спиральный корпус 1 с языком 2 и диффузором 3, размещенное в корпусе 1 ра бочее колесо 4 и устройство 5 для регулирования расхода перекачиваемой среды в зависимости от ее температуры, включающее датчик температуры, выполненный в виде биметаллической пластины 6 и заслонку 7 .со штоком 8, соединенным с приводом. Корпус 1 снабжен камерой 9> а диффузор 3 име848758

Формула изобретения ет отверстия 10, сообщающие полость

ll камеры 9 с диффузором 3.

Биметаллическая пластина 6 установлена в упомянутой полости 11 и служит приводом штока 8, а заслонка 7 расположена в зоне языка 2 корпуса 1.

В полости 11 установлена направляющая 12 для биметаллической пластины 6. Шток 8 взаимодействует с пружиной 13.

Предлагаемый центробежный насос может быть установлен, например, в системе жидкостного охлаждения для перекачивания охлаждающей жидкости.

В этом случае работа насоса происходит следующим образом.

Корпус 1 и полость 11 камеры 9 15 заполнены охлаждающей жидкостью с низкой температурой. Биметаллическая пластина 6, являющаяся одновременно датчиком температуры и приводом штока 8, изгибается и отжимает шток 8 Щ с заслонкой 7 к языку 2. При этом проходное сечение диффуэора 3 оказывается частично перекрытым.

В момент запуска насоса, иэ-за частичного перекрытия проходного сечения диффузора 3, расход охлаждающей жидкости через насос уменьшается.

Уменьшается вследствие этого нагрузка на привод насоса (не показан) и насос быстрее набирает обороты. В дальнейшем охлаждающая жидкость нагревается от охлаждаемых объектов и поступает в насос с более высокой температурой и меньшей вязкостью.

Проникая через отверстия 10 в полость

11 камеры 9, жидкость нагревает биметаллическую пластину 6, которая при этом начинает выпрямляться. Ilpyжина 13 смещает шток 8 и заслонку 7, увеличивая тем самым расход на величину, соответствующую приросту тем- 40 пературы. Этот процесс плавно происходит до тех пор, пока заслонка 7 полностью не освобождает проходное сечение диффузора 3, и расход устанавливается таким, каким должен быть при расчетном режиме. При этом привод насоса не испытывает перегрузок, так как росту расхода соответствует снижение вязкости жидкости. Для умен щения габаритов узла регулирования расхода заслонка должна быть расположена в зоне языка 2 корпуса l,т.е. в наиболее узком месте отводящего канала.

Центробежный насос, содержащий спиральный корпус с языком и диффуэором, размещенное в корпусе рабочее колесо и устройство для регулирования расхода перекачиваемой среды в зависимости от ее температуры, включающее датчик температуры и заслонку со штоком, соединенным с приводом, отличающийся тем, что, с целью упрощения конструкции и увеличения надежности путем улучшения условий запуска насоса при низкой температуре перекачиваемой среды, корпус снабжен камерой, а диффузор имеет отверстия, сообщающие полость камеры с диффузором, и . датчик температуры выполнен в виде биметаллической пластины, установленной в упомянутой полости, и служащей приводом штока, а заслонка расположена в зоне языка корпуса.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Р 2544055, кл. F 04 D 15/00, 1976.

2. Патент США 9 2696345, кл. 41547, 1954, ВНИИПИ Заказ 6043/41
