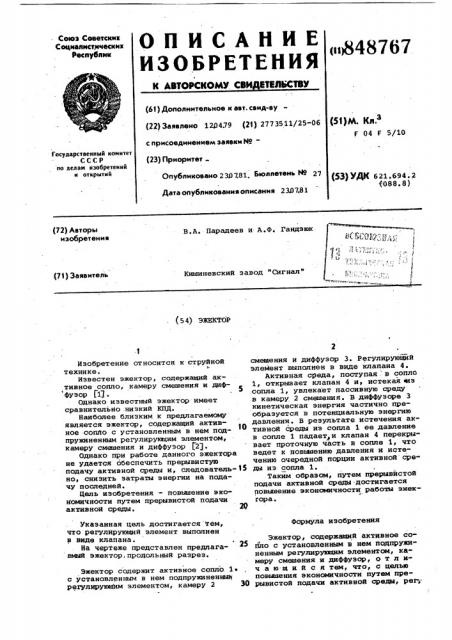

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Севетскик

Социалистических

Республик

<ц848767

К АВТОРСКОМУ СВИ ЕТЕЛ3вСТВУ (63) Дополнительное к авт. сеид-ву (22) Заявлено 120479 (21) 2773511/25-06

РЦм. кл.з

F 04 F 5/10 с присоединением заявки йоГосударственный комитет

СССР ио делам изобретений и открытий (23) Приоритет

Опубликовано 2307.81. Бюллете< 49 27 (53) УДК 621.694.2 (088. 8) Дата опубликования описания 230781 (72) Авторы изобретения

В.A. Парадеев и A.Ô. Гандзюк

Кишиневский завод "Сигнал" (71) Заявитель (5 4) ЭЖЕКТОР

Формула изобретения

Изобретение относится к струйной технике.

Известен эжектор, содержащий активное сопло, камеру смешения и диф фузор (1g .

Однако известный эжектор имеет сравнительно .низкий КПД.

Наиболее близким к предлагаемому является эжектор, содержащий активное сопло с установленным в нем подпружиненным регулирующим элементом, камеру смешения и диффузор 2 .

Однако при работе данного эжектора не удается обеспечить прерывистую подачу активной среды и, следователь- 15 но, снизить затраты энергии на подачу последней.

Цель изобретения - повышение экономичности путем прерывистой подачи активной среды. Щ

Указанная цель достигается тем, что регулирующий элемент выполнен в виде клапана.

На чертеже представлен предлагаемый эжектор,продольный разрез.

Эжектор содержит активное сопло. 1 ° с установленным в нем подпружиненными регулирующим элементом, камеру 2 30 смешения и диффузор 3. Регулирующий элемент выполнен в виде клапана 4.

Активная среда, поступая в сопло

1, открывает клапан 4 и, истекая из сопла 1, увлекает пассивную среду в камеру 2 смешения, В диффузоре 3 кинетическая энергия частично преобразуется в потенциальную энергию давления. В результате истечения активной среды из сопла 1 ее давление в сопле 1 падает и клапан 4 перекрывает проточную часть в сопле 1, что ведет к повыаению давления и истечению очередной порции активной срв" ды из сопла 1.

Таким образом, путем прерывйстой подачи активной среды достигается повыаение экономичностк работы эжек4 гора.

Эжектор, содержащий активное сопло с установленным в нем подпружиненным регулирутсщим элементом, камеру смешения и дкффузор, о т л ич а ю шийся тем, что, с целью повьтаения экономичности путем прерывистой подачи активной среды, рвгк

848767

Составитель С. Ковбаса

Редактор В. Данко Техред М. Коштура Корректор О. Билак

Заказ 604 3/41 Тираж 712 . Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г.. Ужгород, ул. Проектная, 4 лирувщий элемент выполнен в виде клапана.

Источники информации, принятые во внимание при экспертизе

1. Патент CItlA 9 2486649, кл . 417-184, опублик. 1949 .

2. Патент Великобритании 9 794668, кл. 71 В, опублик. 1958.
