Реферат



Класс 49}1, 15

М 849|3

СССР. г з1

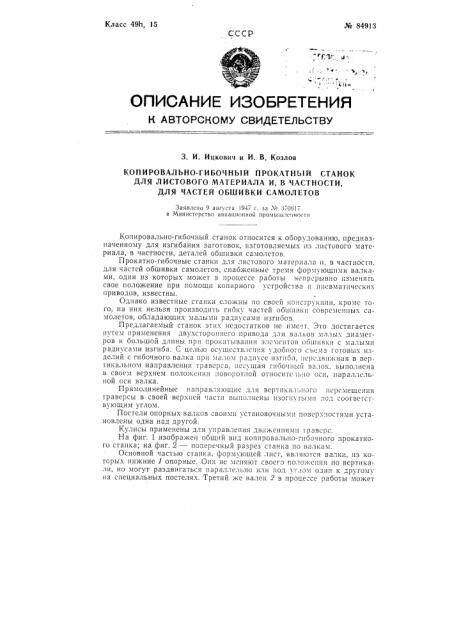

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3. И. Ицкович и И. В. Козлов

КОПИРОВАЛЬНО-ГИБОЧНЪ|Й ПРОКАТНЫЙ СТАНОК

ДЛЯ ЛИСТОВОГО МАТЕРИАЛА И, В ЧАСТНОСТИ, ДЛЯ ЧАСТЕЙ ОБШИВКИ САМОЛЕТОВ

Заявлено 9 августа 1947 г. за М З70617 в Министерство авиационной промвннленностн

Копировально-гибочный станок относится к оборудованию, предназначенному для изгибания заготовок, изготовляемых нз листового материала, в частности, деталей обшивки самолетов.

Прокатно-гибочные станки для листового материала и, в частцос1ч, для частей обшивки самолетов, снабженные тремя формующпми валками, один из которых может в процессе работы непрерывно изменягь свое положение при помощи копирного устройства и пневматических приводов, известны.

Однако известные станки c;Io?I(Hbl по своей конструкции, кроме того, на них нельзя производить гибку частей обшивки соврсме1шых самолетов, обладающих малыми радиусами пзгиоов.

Предлагаемый станок этих недостатков не име т, Это достигается путем применения двухстороннего привода для валков малых диаметров и большой длины при прока-,ыванин элементов обшивки с малыми радиусами изгиба. С целью осущсствле1шя удобного съема готовы.; изделий с гибочного валка при малом радиусе изгиба, передвижная в вертикальном направлении траверса, несущая гибочный валок. выполнена в свое.,l верхнем положении поворотной относится»по осп, параллельной оси валка.

Прямолинейные направляющие для верт калшюго 11ерсмещения траверсы в своей верхнеи части выполнены изог1утымп под соответствующим углом.

Постели опорных валков своими установочными поверх:1остями установлены одна над другой, Кулисы применены для управления движениямп травсрс.

На фиг. 1 изображен оощий вид копировально-гпбочного прокатного станка; на фиг. 2 — поперечный разрез станка по валкам.

Основной частью станка, формующей .шст, являются валки, из которых нижние 1 опорные. Они не меняют своего положения по вертикали, но могут раздвигаться параллельно или под уг,гом один к другому на специальных постелях Третий же валок 2 в проце=се работы может

Л о 84913 положении, прямолинсйныс направляющие для вертикального перемещения траверсы в своей верхней части выполнены пзогнутымн под соответствующим углом.

4. Форма выполнения копирозальпо-гиоочного станка по пп. 1, 2 и 3, отл и ч а ю щ а я с я тем, что, с целью увеличения жесткости постелей опорных валков, они своими установочными поверхностями расположены одна на другую, причем верхняя постель снабжена окнамн для прохода валковых опор нижней постели.

5. Форма выполнения копирова",üíî-гибочного сганка по пп. 1, 2, 3 и 4, отличающаяся тем, что, с целью агтоматнческого отключения копирных устройств от траверсы при се вертикальном холостом ходе, для сопряжения копирных устройств с рычагами, управляющими движениями траверсы, применены кулисы. № 84913
