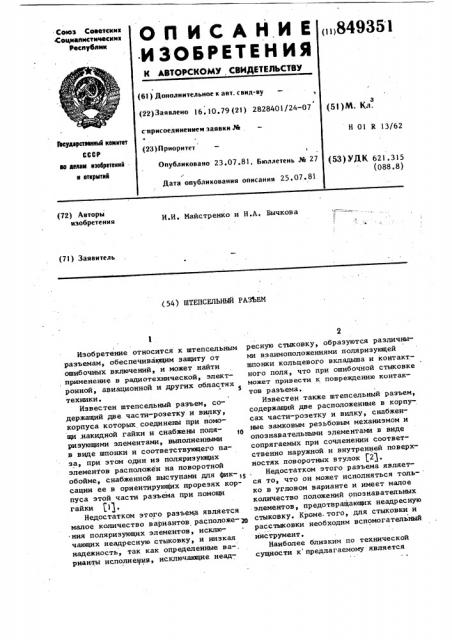

ОП ИСАНИЕ .ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoIo3 Сеаетскии

Сецкалистическии

Респубики

i849351 (61) Дополнительное к авт. свид-ву (51)М. Кл. (22) Заявлено 16. 10.79 (21) 2828401/24-07 с присоединением заявки ¹

1ооудорстоеииый комитет

СССР

Н 01 R 13/62 (23) Приоритет

Опубликовано 23,07.81, Бюллетень № 27

oo AeJlaM изобретеиий и открытий (53) УДК 621.315 (088.8) Дата опубликования описания 25.07. 8I (72) Авторы изобретения

И.И. Майстренко и Н.А. Бычкова (71) Заявитель (54) ШТЕПСЕЛЬНЬ1И РАЗЪЕМ

Изобретение относится к штепсельным разъемам, обеспечивающим защиту от ошибочных включений, и может найти применение в радиотехнической, электронной, авиационной и других областях

5 техники.

Известен штепсельный разъем, содержащий две части-розетку и вилку, корпуса которых соединены при помощи .накидной гайки и снабжены поляриэующими элементами, выполненными в виде шпонки и соответствующего паза, при этом один из поляризукщих элементов расположен на поворотной обойме, снабженной выступами для фик- сации ее в ориентируюп(их прорезях корпуса этой части разъема при помощи гайки ()5.

Недостатком этого разъема является малое количество вариантов расположе- З1 ния поляризующих элементов, исключающих иеадресную .стыковку, и низкая надежность, так как определенные ва-. рианты исполнет ив, исключающие неадресную стыковку, образуются различными взаимоположениями поляризующей шпонки кольцевого вкладыша и контакт.— ного поля, что при ошибочной стыковке может привести к повреждению контактов разъема.

Известен также штепсельный разъем, содержащий две расположенные в корпусах части-розетку и вилку, снабженные замковым резьбовым механизмом и опознавательными элементами в виде сопрягаемых при сочленении соответственно наружной и внутренней поверхностях поворотных втулок 121.

Недостатком этого разъема является то, что он может исполняться толь- ко в угловом варианте и имеет малое количество положений опознавательных элементов, предотвращающих неадресную стыковку. Кроме того, для стыковки и расстыковки необходим вспомогательный инструмент.

Наиболее близким по технической сущности к предлагаемому является

8493

3 штепсельный разъем, ответные части которого размещены в корпусах, удерживающиЪся в. сочлененном положении накидной гайкой, содержащий обойму с выступами, закрепленную на при5 борной части штепсельного разъема с помощью кольца и фиксируемую от поворота шайбой, закрепленной винтом, втулку с соответствующими выступами пазами, закрепленную на патрубке стопорными .винтами, накидную гайку и упорную гайку f3).

Недостатком этого разъема являет.ся наличие большого количества деталей, исключающих неадресную стыковку, что увеличивает габариты, а также необходимость точной установки и фиксации на корпусах вилки и розетки обоймы с выступами и втулки с пазами относительно контактного поля, что усложня- 20 ет процесс сборки и требует оснастки.

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что штепсельный разъем снабжен охватывающим корпус кабельной части элементом, выполненным, например, в виде полуколец, связанных между собой посредством винтового соединения, а поляризуюшие элементы расположены

30 соответственно на одной иэ сторон охватывающего элемента и на панели, обращенных друг к другу.

На фиг. 1 показан штепсельный разьем, общий вид; на фиг. 2 " вид А на фиг. 1.

Штепсельный разъем Состоит из установленной на панели 1 приборной части 2 и кабельной части 3, корпуса которых удерживаются в сочлененном по- 40 ложении накидной гайкой, и охватывающего корпус кабельной части элемента, выполненного, например из верхнего полукольца 4 и нижнего полукольца 5, имеющих боковые кронштей- 45 ны 6 с резьбовыми отверстиями для .закрепления полуколец между собой с помощью винтов 7, на одной из сторон охватывающего элемента и на панели, обращенных друг к другу,.выполнены соответственно выступ 8.и паз 9. При

51 4 стыковке ответных частей штепсельного разъема выступ 8 входит. в паз 9.

Поляризующие элементы (выступ 8 и паз 9) по отношению к горизонтапьной плоскости выполняются по дуге окружности охватывающего элемента с различными углами установки. Стыков«% ка ответных частей штепсельного разъема возможна лишь в том случае, когда положение выступа 8 полукольца 4 совпадает с соответствующим пазом 9 панели.

Многопозиционность устройства достигается определенным для каждой пары ответных частей штепсельного разъема взаиморасположением по дуге окружности через определенные углы выступа 8 и паза 9 на панели.

Таким образом, конструкция предлагаемого штепсельного разъема значительно проще за счет уменьшения коли-. чества деталей, необходимых для исключения неадресной стыковки и выполнения их более технологичными, а также упрощает их установку на штепсельный разъем

Формула изобретения

Штепсельный разъем, содержащий установленную на панели приборную часть и кабельную часть, корпуса которых удерживаются в сочлененном положении накидкой гайкой, и поляризующие элементы, выполненные в виде выступов и пазов, отличающийся тем, что, с целью упрощения конструкции, он снабжен охватывающим корпус кабельной части элементов, выполненным в виде полуколец, связанных между собой посредством винтового соединения, а поляризующие элементы расположены соответственно на одной из сторон охватывающего элемента и на панели, обращенных друг к другу, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

1! 330504, кл. Н 01 R 13/62, 1970.

2. Авторское свидетельство СССР

O 372612, кл. H О1 К 13/54, 1971.

3. Авторское свидетельство СССР !! 505060, кл. H 01 М 13/62, 1973.

849351

Вид 4

Фиг. Г
