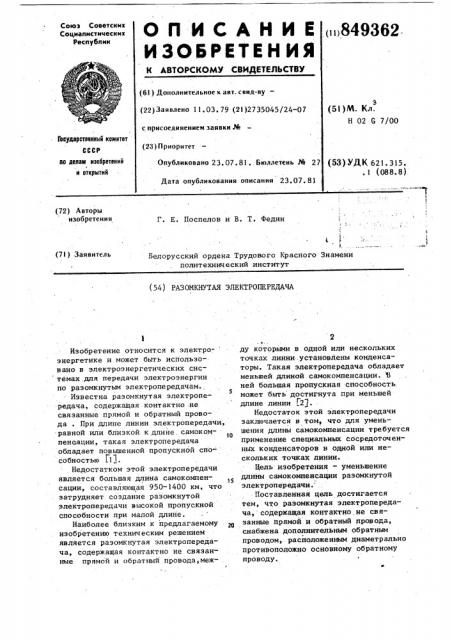

О П И С А H И Е (ii)S49362

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к. авт. свнд-ву— (22)Заявлено 11.03. 79 (21)2735045/24-07 с присоединением заявки ¹ (23) Приоритет

Э (51)М. Кл.

Н 02 G 7/00

Гоеударотееииый комитет

СССР

Опубликовано 23.07.81. Бюллетень № 27

Дата опубликования описания 23.07. 81 (53) УДК 621. 315..1 (088.8) оо делам иэабретеиий и открытий (72) Авторы изобретения

Г. E. Поспелов и В. Т. Федин

Белорусский ордена Трудового Красного Знамени политехнический институт (7!) Заявитель (54) РАЗОМКНУТАЯ ЭЛЕКТРОПЕРЕДАЧА

Изобретение относится к электро- энергетике и может быть использовано в электроэнергетических системах для передачи электроэнергии по разомкнутым электропередачам.

Известна разомкнутая электропередача, содержащая контактно,не связанные прямой и обратный провода . При длине линии электропередачи, равной или близкой к длийе, самокомпенаации, такая электропередача обладает повышенной пропускной способностью Г13.

Недостатком этой электропередачи является большая длина самокомпенсации, составляющая 950-1400 км, что затрудняет создание разомкнутой электропередачи высокой пропускной способности при малой длине.

Наиболее близким к предлагаемому изобретению техническим решением является разомкнутая электропередача, содержащая контактно не связанные прям6й и обратный провода,меж2 ду которыми в.одной или нескольких точках линии. установлены конденсаторы. Такая электропередача обладает меньшей длиной самокомпенсации. В ней большая пропускная способность, 5 может быть достигнута при меньшей длине линии L2).

Недостаток этой электропередачи заключается в том, что для умень-! о шения длины самокомненсации требуется применение специальных сосредоточенных конденсаторов в одной или нескольких точках линии.

Цель изобретения — уменьшение длины самокомпенсации разомкнутой электропередачи.

Поставленная цель достигается тем, что разомкнутая электропередача, содержащая контактно не связанные прямой и обратный провода, снабжена дополнительным обратным проводом, расположенным диаметрально противоположно основному обратному проводу.

84936

3

В этой разомкнутой электропередаче контактно не связанные прямой и обратный провода могут быть расположены по всей длине электропередачи или, по крайней мере, на одном из ее участков.

На фиг.1 схематически представлена электропередача с вертикальным расположением прямых и обратных проводов в каждой из фаз, закрепленных 10 на опоре с изолирующей траверсой; на фиг.2 — то же с горизонтальным расположением проводов в каждой из фаз; на фиг.3 схематически представлена одна из фаз элеткропередачи с кон- 15 тактно не связанными прямым и обратным проводом, расположенными по всей длине электропередачи; на фиг.4то же с сосредоточенной емкостью между прямым и обратньи проводом; 20 на фиг.5 — то же с контактно не связанными прямым и обратным проводом, расположенными на одном из участков электропередачи; на фиг.6 и 7 схематически представлены варианты одной из фаз электропередачи с выключателями, установленными в цепях прямых и обратных проводов.

Провода 1 — 3 составляют трехфазную систему прямых проводов, а N провода 4-5, 6-7 и 8-9 соответственно трехфазную систему обратных проводов. В каждой фазе обратные провода (например, 4 и 5) находятся под одним и тем же напряжением,Кажг дый из проводов 1-9 может быть вы— полнен расщепленным.

Прямые провода, например провод

1, соединены с передающей подстанцией 10, обратные провода, например 40 провода 4 и 5, соединены с приемной постанцией 11. Между прямыми и обратными проводами может быть установ лена сосредоточенная емкость 1.2.

На шинах передающей подстанции 10 и приемной подстанции 11 могут быть напряжения одного класса или напряжения разных классов.

Расстояниея между прямым проводом и обратными проводами, например, расстояние между проводами 1 и 4 между проводами 1 .и 5,могут быть как одинаковыми, так и различными.

Выбором этих расстояний можно обеспечить необходимую емкость электропередачи. За счет того, что обратные провода расположены в каждой из фаз по обе„ стороны от прямых проводов, 2 4 общая продольная емкость разомкнутой электропередачи увеличивается, в результате чего длина самокомпен-, сации уменьшается. Это позволяет1 обеспечить высокую пропускную crioсобность разомкнутой электропередачи относительно небольшой длины и создать разомкнутые электропередачи любой длины с подразделением ее на участки, соответствующие длине самокомпеноации. Выполнение контактно не связанных прямого и обратных проводов только на отдельных участках электропередачи создает дополнительные возможности в обеспечении длины самокомпенсации равной или близкой к физической длине электропередачи.

Варианты электропередачи с выключателями в промежуточных точках в цепях прямых и обратных проводов показаны на фиг.6 и 7, где 13, 14— концевые выключатели в цепи прямого прбвода, а 16-18 — выключатели в цепях обратных проводов.

В цепи обратных проводов 4 и 5 включен один выключатель 16, а в цепях обратных проводов 4 и 5 установлены раздельные выключатели 17 и 18.

При .оптимизации режима реактивной мощности в случае ее избытка в электропередаче по варианту фиг.6 отключают один из выключателей 15 или

16. При этом емкость электропередачи и зарядная ее мощность уменьшаются.

Например, при отключении выключателя 15 емкость уменьшается за счет вывода из работы прямого провода 1 на участке справа от выключателя

15 до шин подстанции 11;

В электропередаче по фиг.7 возможны следующие варианты отключения выключателей: 15,17; 17 и 18 одновременно.

Таким образом, установка выключателей обесгечивает возможность регулирования режима реактивной мощности электропередачи.

Формула изобретения

1. Разомкнутая электропередача, содержащая контактно не связанные прямой и обратный провода,о т л и ч а ю щ а я с я тем, что, с целью ,уменьшения длины самокомпенсации,5 849362 6 она снабжена дополнительным обратным тактно не связанные прямой и обратный проводом, расположенным диаметраль- провода расположены, по крайней мере, но противоположно основному обратному на одном из ее участков. проводу, Источили информации, 2. Электропередача по п.l, о т- 5 принятые во внимание при экспертизе л и ч а ю щ а я с я тем, что кон- 1. Ракушев Н.Ф. "Сверхдальняя петактно не связанные прямой и обратный .редача переменным током по разомкнупровода расположены по .всей длине тым линиям", М., Госэнергоиздат, 1957, электропередачи. с. 34.

3, электропередача по п.1, о т — 1o 2. Авторское свидетельство СССР личающаяся тем, чтокон- У 291283, кл. Н 02 3 3/00, 1969.

Фиа 2 фиг. 1

Фиг. 5

849362

Составитель Л. Январева

Редактор Н. Пушненкова ТехредM. Рейвес КорректорВ. Бутяга

Заказ 6108/71 Тираж 675 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, 11осква, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
