Индуктивно-емкостной преобразователь
Иллюстрации
Реферат

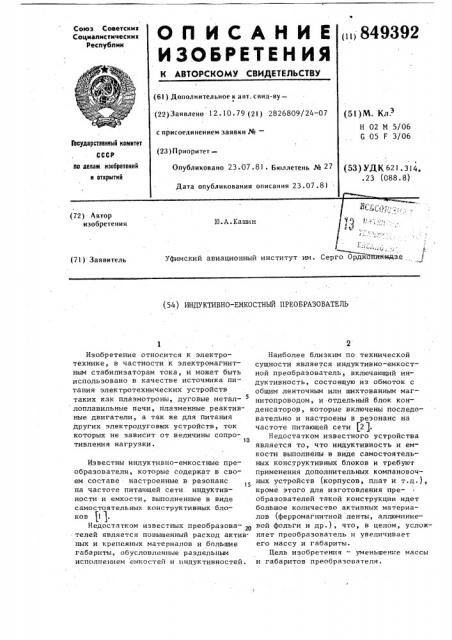

Союз Советских
Социалистических
Республик
ОП ИСАНИЕ(и849392
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ф
1 (61) Дополнительное к авт. свид-ву—
« (51) М. Кл
Н 02 М 5/06
G 05 F 3/06 (22)Заявлено 12,10.79 (21) 2826809/24-07 с присоединением заявки №вЂ”
Гооудврстввииый комитет (23 ) П риоритет— (53) УДК621.314, .23 (088.8) по делам изобретений и открытий
Опубликовано 23.07 ° 81 ° Бюллетень № 27
Дата опубликования описания 23 .07 .81 (72) Автор изобретения т 4ъ j1:»
10.А. Кашин
Г
Уфимский авиационный институт им. Серго Орджойщящзе (7l) Заявитель (54 } ИНДУ КТИВНО-ЕИКО СТНЫЙ ПРЕОБ РАЗОВАТЕЛЬ
Изобретение относится к электротехнике, в частности к электромагнитным стабилизаторам тока, и может быть использовано в качестве источника питания электротехнических устройств таких как плазмотроны, дуговые метал- 5 лоплавильные печи, плазменные реактивные двигатели, а так же для питания других электродуговвтх устройств, ток которых не зависит от величины сопротивления нагрузки.
Известны индуктивно-емкостные преобразователи, которые содержат в своем составе настроенные в резонанс
1S на частоте питающей сети. индуктивности и емкости, выполненные в виде самостоятельных конструктивных блоков (l 1.
Недостатком известных преобразова- и телей является повышенный расход активных и крепежных материалов и большие габариты, обусловленные раздельным исполнением емкостей и инцуктивностей.
Наиболее близким по технической сущности является индуктивно-емкостной преобразователь, включающий индуктивность, состоящую из обмоток с общим ленточным или шихтованным магнитопроводом, и отдельный блок конденсаторов, которые включены последовательно и настроены в резонанс на частоте питающей сети I2).
Недостатком известного устройства является то, что индуктивность и емкости выполнены в виде самостоятельных конструктивных блоков и требуют применения дополнительных компановочных устройств (корпусов, плат и т.д.), кроме этого для изготовления преобразователей такой конструкции идет большое количество активных материалов (ферромагнитной ленты, аллюминиевой фольги и др.), что, в целом, усложняет преобразователь и увеличивает его массу и габариты.
Цель изобретения — уменьшение массы и габаритов преобразователя.
Формула изобретения
Индуктивно- емкостный преобразователь, содержащий индуктивность, выпол. ненную в виде ленточного магнитопровода с обмоткой, и емкость, соединенную
30 последовательно с этой индуктивностью, ° . отличающийся тем, что, с целью уменьшения массы и габаритов, ферромагнитные ленты изолированы друг от друга диэлектриком и снабжены электрическими выводами, которые от четных лент или пластин соединены в один вывод, а от нечетных — в другой, при этом один из этих выводов соединен с выводом обмотки индуктивности.
Источники информации, принятые во внимание при экспертизе
1. Милях А.Н., и Волков И.В. Системы неизменного тока на основе индуктивно-емкостных преобразователей.
Киев, "Наукова думка", 1974, с. 9-11.
2. Эшбян Э.М. Устройство для питания сварочной дуги стабилизированным током с применением индуктивно-емкост50 ного резонансного контура.-"Автоматическая сварка", 1962, Р 3, с. 51.
5 84939
Поставленная цель достигается тем, что в индуктивно-емкостном преобразователе, содержащем индуктивность, выполненную в виде ленточного магнитопровода с обмоткой и емкость, соединенную последовательно с этой индуктивностью, ферромагнитные ленты изолированы друг от друга диэлектриком и снабжены электрическими выводами, которые от четных лент или пластин соединены в один 10 вывод, а от нечетных — в другой.
На чертеже изображен вариант выполнения предлагаемого индуктивно-емкостного преобразователя источника напряжения в источник тока ° 15
Устройство выполнено в виде кольцевого ленточного магнитопровода 1 с намотанной на него обмоткой 2. Ферромагнитные ленты 3 магнитопровода индуктивности .отделены друг от Друга диэлектри-20 ком 4 и снабжены электрическими вывода-, ми 5, которые являются выводами емкости, -настраиваемой в резонанс с индуктивностью обмотки. К выводам 5 подключается нагрузка 6, которая так же может быть подключена и параллельно обмотке. Для подключения преобразовате тя к питающей сети служат клеммы 7.
Индуктивно- емкостный преобразователь источника напряжения в источник тока работает следующим образом.
При подаче на входные клеммы 7 определенного напряжения заданной частоты, в результате того, что индуктивное — ы1 и емконстное — — co-
IJgf противления выбраны из условия резонанса на частоте питающей сети, 1,е. соблюдается условие wL= — (где иаэс индуктивность, С вЂ” емкость, w - угловая частота сети), ток в нагрузке не будет зависеть от величины сопротивления нагрузки. Так как при короткозамкнутой нагрузке 6 резонанс наруг шается и ток в ней определяется приложенным напряжением и сопротивленйем нагрузки, она оказывает все меньшее шунтирующее действие на емкость, поэтому режим работы преобразователя все больше приближается к резонансному, при этом напряжение на емкости и нагрузке увеличивается ° Рост напряжения на нагрузке при увеличении ее сопротивления и определяет то, что ток нагрузки остается неизменным.
Выполнение индуктивно-емкостного преобразователя в виде единого конструктивного блока, где в качестве емкости, настраиваемой в резонанс с индуктивностью, используется не отдельно выполненный блок конденсатора, а ферромагнитные ленты или пластины, изоли-рованные друг от друга диэлектриком и снабженные электрическими выводами, которые от четных лент или пластин соединены в один вывод, а от нечетных в другой, что позволяет полностью исключить из конструкции преобразователя самостоятельный блок конденсатора, тем самым упростить преобразователь, т.е. повысить его надежность и уменьшить массу и габариты.
849392
