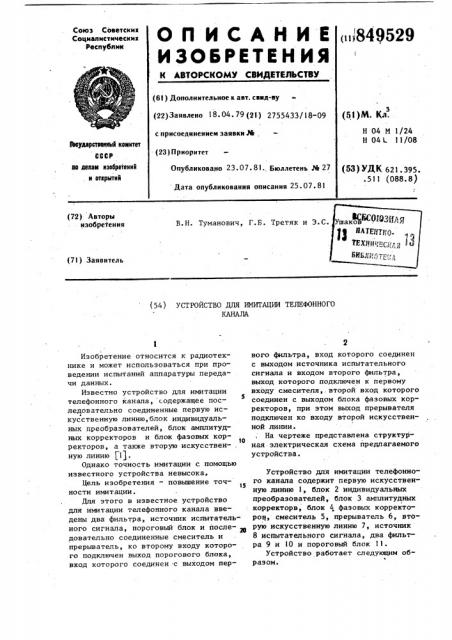

Реферат



ОЛ ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскил

Социалистическил

Республик iiI849529 (51)M. Кл. (6l ) Дополнительное к авт. свнд-ву (22) Заявлено 18. 04. 79 (21) 2755433/18-09 с присоединением заявки рй (23) Приоритет

Опубликова,но 23.07.81., Бюллетень М 27

Н 04 М 1/24

Н 04 1. 11/08

1веуддрствапвй кюмитет

СССР ло делам извбретениХ. и вткрытиХ (53) УДК 621.395. .511 (088.8) Дата опубликования описания 25.07. 81 (72) Авторы изобретения

В.Н. Туманович, Г.Б. Третяк и Э.С. (71) Заявитель (54) УСТР0йСТВ0 @Sic mrHTWHH ТЕЛВф0ННОГ0

КАНАЛА

Изобретение относится к радиотехнике и может использоваться при проведении испытаний аппаратуры передачи данных.

Известно устройство для имитации телефонного канала, содержащее посS ледовательно соединенные первую искусственную линию, блок индивидуальных преобразователей, блок амплитудных корректоров и блок фазовых корректоров, а также вторую искусствен- . ную линию 1).

Однако точность имитации с помощью известного устройства невысока, Цель изобретения — повьппение точ3S ности имитации.

Для этого в известное устройство для имитации телефонного канала введены два фильтра, источник испытательного сигнала, пороговый блок и последовательно соединенные смеситель и прерыватель, ко второму входу которого подключен выход порогового блока, вход которого соединен -с выходом первого фильтра, вход которого соединен с выходом источника испытательного сигнала и входом второго фильтра, выход которого подключен к первому входу смесителя,.второй вход которого соединен с выходом блока фазовых корректоров, при этом выход прерывателя подключен ко входу второй искусственной линии.

На чертеже представлена структурная электрическая схема предлагаемого устройства.

Устройство для имитации телефонного канала содержит первую искусственную линию l, блок 2 индивидуальных преобразователей,. блок 3. амплитудных корректорв, блок фазовых корректоров, смеситель 5, прерыватель 6, втоpyio искусственную линию 7, источник

8 испытательного сигнала, два фильтра 9 н 10 и пороговый блок 11.

Устройство работает следующим образом.. 3 8495

При испытаниях к первой искусственной .линии 1 подключается передатчик, а к второй искусственной линии 7— приемник испытуемой аппаратуры (передатчик и приемник на чертеже не пока5 заны). Информационный сигнал в первой искусственной линии 1 подвергается затуханию, в блоке 2 — преобразованию частот. В блоках 3 и 4 информационный сигнал подвергается соответ- 10 ствующим искажениям, а в смесителе 5 смешивается с импульсными помехами и шумами, которые имели место в реаль- ном канале.. Это происходит путем выделения во втором фильтре 10 помех и шумов, поступаквцих вместе с испытательным сигналом от источника 8.

С выхода смесителя 5 информационный сигнал поступает в прерыватель б, где .

t он подвергается прерываниям аналогичным тем, которые имеют. место в реальном канале. Для этого в первом фильтре 9 выделяется испытательный сигнал, поступающий вместе с помехами с выхода источника 8. Затем с помощью лоро- 25 гового блока 11 в испытательном сигнале определяются перерывы и синхронно с ними прерывается в прерывателе 6 информационный сигнал. Во второй -искусственной линии 7 этот сигнал подверга- 30 ется затуханию.

Таким образом, информационный сигнал в устройстве подвергается воздействию всех факторов, которые имели место в реальном телефонном канале. 3s

Технико-экономический эффект устройства состоит в более достоверной

29 4 имитации характеристик реальных телефонных каналов, что дает возможность объективно оценивать работу аппаратуры, предназначенной для эксплуатации на этих каналах.

Формула изобретения

Устройство для имитации телефонного канала, содерЖащее последовательно соединенные первую искусственную,линию, блок индивидуальных преобразователей, блок амплитудных корректоров и блок фазовых корректоров, а также вторую искусственную линию, о т л и ч а ю щ е е с я тем, что, с целью повышения точности имитации, введены два фильтра; источник испытательного. сигнала, пороговый блок и последовательно соединенные смеситель и прерыватель, ко второму входу которого подключен выход порогового блока, вход которого соединен с выходом первого фильтра, вход которого соединен с выходом источника испытательного сигнала и входом второго фильтра, выход которого подключен к первому входу смесителя, второй вход которого соединен с выходом блока фазовых корректоров, при этом выход прерывателя подключен ко входу второй искусственной линии.

Источники информации, принятые во внимание при экспертизе

1. Техническое описание имитатора канала связи "Канал" ПГ2.218.ТО.

Черкассы, !970, с.4 (прототип) .
