Состав для аккумулирования водорода
Патент 849706
Авторы
Состав для аккумулирования водорода
Иллюстрации
Реферат
СЮСТАВ ДЛЯ АККУМУЛИРОВАНИЯ ВОДОРОДА, оодержардий ванадий, гитан и до1бавку, ш 1бранную из грухшы метаппюв: хром, марганец, жепезо, кобапьт , никепь, медь, алюминий или их смесь, о т л и ч а ю щ и и с я тем, что, с целью повышения активности состава , он дополнительно содержит сплав лантанида никеля при следующем соотношении компонентов, вес.%: Титан5 - 8О Добавка5-55 Лантанид никеля 3 - ВанадийОстальное (/) С
„„SU„„849706

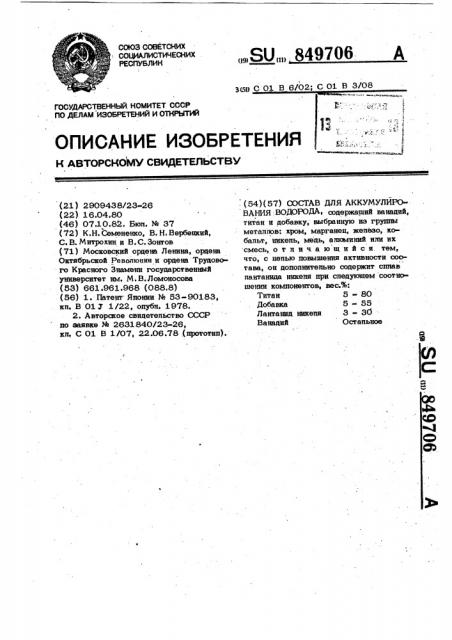

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК !
ГОСУДАРСТВЕННЫЙ. НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ASTOPCKOMY СВИДЕТЕЛЬСТВУ
Г:.
l 5 (21) 2909438/23-26 (22) 16.04.80 (46) 07.10.82. Бюл. l4 37 (72) К.Н.Семененко, В.Н.Вербепкнй, С. В. Митрохин н В.С.Зонтов (71) Московский ордена Ленина, ордею
Октябрьской Революпии н ордена Трудова го Красного Зюменн государственный университет нм. М.В. Ломоносова (53) 661.961.968 (088.8) (56) 1. Патент Японни % 53-90183, кп. В 01 J 1/22, опубп, 1978.
2. Авторское свидетельство СССР по заявке % 2631840/23-26, кп, С 01 В 1/07, 22.06.78,(прототип).
3(Я) С 01 В 6/02; С 01 В 3/08 (54)(57) COCTAB ДЛЯ АККУМУЛИРО
ВАНИЯ: ВОДОРОДА содержащий ванадий, титан н добавку, выбранную нз группы металлов: хром, марганеп, железо, кобальт, никель, Menb, апквлнннй нлн нх смесь, о т л н ч а ю щ н и с я. тем, что, с пепью повышения активности состава, он допопннтепьно содержит спмв пантанида никеля прн следующем соотношеннн компонентов, вес.%:
Титан 5 - 80
Добавка 5-55
Лантаннд никеля 3 - 30
Ванадий Остальное
849 706 2
Изобретейие относится к области неорганической химии, а именно к приготовлению состава для аккумулирования водорода, который может найти применение в качестве аккумулятора чисто1о 5 водорода в химической технологии, метаппургйи, автомобильной промышленности.
Известен состав для аккумулирования водорода, оснОванный на.. смешении сплава пантанида никеля и титан железа 1 . 10
Недостатком его является малый весовой процент водорода в смеси.
Наиболее близким к описываемому изобретению по технической сущности .и достигаемым результатам явпяется состав 15 дпя аккумулирования водорода, содержа- щий титан - 20-80% и добавку, выбранную из группы металлов, хром, железо, кобальт, никель, медь, алюминий - 5-35% ванадий - остальное С27. 20
Недостатком этого состава является необходимость длительного цикла пщщва-. ритепьной активации при высоких температурах и давлениях.
11елью изобретения является повыше- 25 ние активности состава.
Поставленная цель достигается составом дпя аккумулирования водорода, содержащим ванадий, титан, добавку, выбранную из группы металлов: хром, мар- З0 ганец, железо, кобальт, никель, медь, алюминий ипи их смесь, который допоп« нительно содержит сплав лантанида никеля при следующем соотношении компонентов, вес.%:
Титан 5- 80
Добавка, 5 ««55
Лантанид никеля 3- 30
Ванадий Остальное
Данный состав позволяет обратимо поглощать водород без предварительной .. активации.
Состав готовят сплавпением исходных титана, ванадия и добавки,с последующим совмещением с пантанйдом никеля.
Пример 1. 1,5 г (14%) титана, . 8,0 г (79%) ванадия, .0,5 г (4%) жепе эа сплавляют в индукционной печи в атмосфере аргона, помещают в металлический реактор и добавляют 0,3 r (.a Ni5 (3%). 50
Реактор откачивают до давления 10 мм рт.ст. в течение 15 мин. После вакуЬ . умирования перекрывают вакуумную линию и в реактор подают водород цод давлением 10 атм при комнатной темпе-,55 ратуре. Поглощение водорода начиюется сразу же после подачи водорода и юсыщение заканчивается через 10 мин беэ предварительной активации образца. Результат анализа: содержание водорода в образце 3,7 вес.%.
Пример 2 ° 4 r титана (30%), 4 r железа (30%) и 2 r ванадия (15%) сплавляют в инцукционной печи в атмосфере. аргона, добавляют 3 г 40 и 5(25%) и обрабатывают как в примере 1.
Поглощение водорода происходит беэ предварительной активации образца и заканчивается через 8 мин.
Результат анализа. содержание водорода в образце 1,5 вес.%.
Приме р 3 ° 7гтитана (60%), 2 r ванация (30%), 0,8 г алюминия (3%) и 0,2 r (1%) никеля сплавляют в инцукционной печи, добавляют 1,5 r LaNi5 (6%) и обрабатывают как в примере 1.
Поглощение водорода происходит без предварительной активации и заканчивается через 10 мин.
Результат анализа: содержание водороца в образце 3,2 вес.%.
Пример 4. 3 r титана (28%), 5,5 r (52%) ванадия, 1,5 r (14%) меди сплавляют в инцукинонной печи, добавляют 0,3 г L Hig (6%) и обрабатывают как в примере 1. Поглощение водорода .происходит беэ предварительной активации и заканчивается через 10 мин.
Результат анализа; содержание водорода в образце 2,9 вес.%.
П р и м е.р 5. 4 r титана (35%), 3,5 r (30%), ванадия, 2,5 г (20%) хрома сппавпяют в индукционной печи, добавляют 2 г La Ni> (15%) и обрабатывают как в примере 1. Поглощение водорода происходит без предварительной активации и заканчивается через 8.мин.
Результат анализа: содержание водорода в образце 2,0 вес.%.
Пример 6. 5. г титана (49%), 4 г (39%) ванадия, 0,5 r (4%) кобаль та, 0,5 r (4%) марганна сплавляют в индукционной печи, добавляют 0,5 г
L,д N1g (4%) и обрабатывают как в примере 1. Поглощение водорода происходит без предварительной активации и заканчивается через 10 мин.
Результат анализа: содержание водо- . рода в образце 3,5 вес.%.
Как видно иэ приведенных примеров предлагаемые состав позволяет проводить первоначальное насыщение образцов во» дородом беэ предваригепьной активации образца и в более мягких условиях. Крэме того, комбинация смешанных гидридов позволяет получить в одной конструкции
3 P, $ .1 (()() 4 источник, выдепяюший водород в широком мобипях двух аккумупяторов водородаинтервапе температур - от комнатной до низкотемпературного и высокотемператур300 С. Указанный эффект дает возмож- ного путем смешения гидридов разпичноность избежать конструирования на авто- го типа.
Составитепь М. Мурашов
Редактор П. Горокова Текред М.Надь Корректор.В. Гирняк
Закю 6267/1 Тираж 509 Hoaaacsoe
ИНИИПИ Государственного комитета СССР по депам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., a 4/5
Фипиап ПЙП Патент, r. Ужгород, уп. Проектная, 4
