Реферат

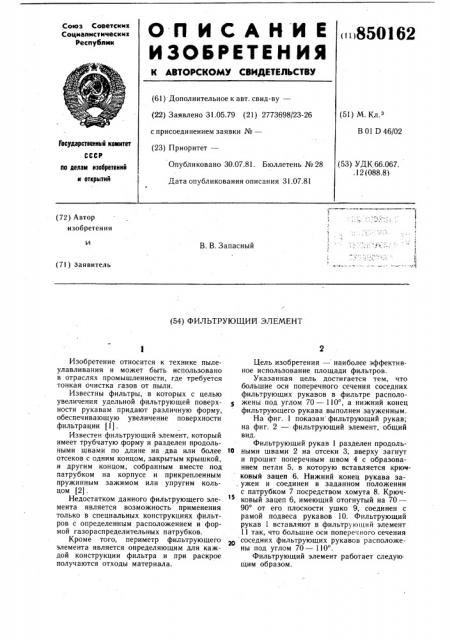

О П И С А Н И Е „850162

ИЗЬ6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнх

Социалмстическкх

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.05.79 (21) 2773698/23-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

В 01 D 46/02

Гасударственный камнтет

СССР

Опубликовано 30.07.8!. Бюллетень №28 (53) УДК 66.067. .12 (088.8) по делам изобретений и юткрмтий

Дата опубликования описания 31.07.81 (72) Автор изобретения

В. В. Запасный (?I) заявитель (54) ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ

Изобретение относится к технике пылеулавливания и может быть использовано в отраслях промышленности, где требуется тонкая очистка газов от пыли.

Известны фильтры, в которых с целью увеличения удельной фильтрующей поверхности рукавам придают различную форму, обеспечивающую увеличение поверхности фильтрации f1) .

Известен фильтрующий элемент, который имеет трубчатую форму и разделен продольными швами по длине на два или более отсеков с одним концом, закрытым крышкой, и другим концом, собранным вместе под патрубком на корпусе и прикрепленным пружинным зажимом или упругим кольцом (2).

Недостатком данного фильтрующего элемента является возможность применения только в специальных конструкциях фильтров с определенным расположением и формой газораспределительных патрубков.

Кроме того, периметр фильтрующего элемента является определяющим для каждой конструкции фильтра и при раскрое получаются отходы материала.

Цель изобретения — наиболее эффективное использование площади фильтров.

Указанная цель достигается тем, что большие оси поперечного сечения соседних фильтрующих рукавов в фильтре расположены под углом 70 — 110, а нижний конец фильтрующего рукава выполнен зауженным.

На фиг. 1 показан фильтрующий рукав; на фиг. 2 — фильтрующий элемент, общий вид.

Фильтрующий рукав 1 разделен продольт0 ными швами 2 на отсеки 3, вверху загнут и прошит поперечным швом 4 с образованием петли 5, в которую вставляется крючковый зацеп 6. Нижний конец рукава за. ужен и соединен в заданном положении с патрубком 7 посредством хомута 8. Крючковый зацеп 6, имеющий отогнутый на 70—

90 от его плоскости ушко 9, соединен с рамой подвеса рукавов 10. Фильтрующий рукав 1 вставляют в фильтрующий элемент

11 так, что большие оси поперечного сечения соседних фильтрующих рукавов расположены под углом 70 — 110 .

Фильтрующий элемент работает следую щим образом.

850162

Формула изобретения

/рие 1

Составитель И. Андросова

Техред А. Бойкас Корректор Ю.Макаренко

Тираж 706 Г1одписное

ВНИИПИ Государственного комитета СССР по- делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Редактор В. Матюхина

Заказ 6179/7

При фильтрации запыленный газ через патрубок 7 поступает в нижний конец фильтрующего рукава 1 и распределяется по отсекам 3. После осаждения пыли на внутренней поверхности рукава 1 очищенный газ выводится из фильтра. При регенерации фильтрующего рукава продольным встряхиванием и обратной продувкой происходит отделение с материала уловленной пыли и удаление через нижний патрубок.

Предлагаемая конструкция позволит применить фильтрующие элементы с развитой 0 поверхностью в широко распространенных конструкциях рукавных фильтров и тем самым повысить их производительность на 10-15%, а также использовать без отходов материалы любой ширины.

Фильтрующий элемент для очистки газов, содержащий фильтрующие рукава с продольными цилиндрическими отсеками, отличаюи4ийся тем, что, с целью наиболее эффективного использования площади фильтров, большие оси поперечного сечения соседних фильтрующих рукавов расположены под углом 70 — 110, а нижний конец фильтрующего рукава выполнен зауженным.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 2107731, кл. В 01 D 46/00, 1971.

2. Патент Англии № 981806, кл. В I Т, 1962.
