Зажимное устройство

Зажимное устройство

Иллюстрации

Показать все

Реферат

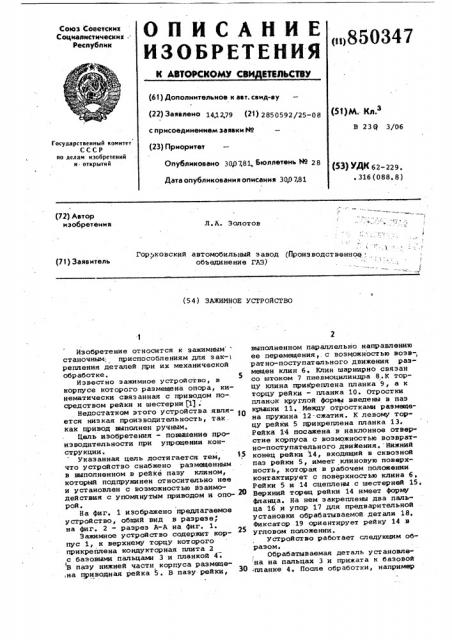

Союз С6ветскив

Социалистических

Республик (61 ) Дополнительное к авт. свид-ву (51)м.. КЛ,З (22) ЗаявлеHc 14,12.79 (21) 2850592/25-08

В 23/ 3/06 с присоединением заявки Но (23) Приоритет

Государственный комитет

СССР по делам изобретений и. открытий

Опубликовано ЗОЯ7,81. Бюллетень Hеэ 28

Дата опубликования описания 30,0 7,81 (З) УДтт 62-229. . 316 (088. 8 ) (72) Автор изобретения

f ь

Л. A. Золотов

1 т

Горьковский автомобильный э авод (Произ водст венное . объединение ГАЗ) (73) Заявитель (54) ЗАЖИМНОЕ УСТРОЙСТВО

Изобретение относится к зажимным станочным:. приспособлениям для э ак- I репления деталей утри их механической обр абот ке, Известно эажимное устройство, в корпусе которого размещена опора, кинематически связанная с приводом по-. средством рейки и шестерни 1);

Недостатком этого устройства является низкая производительность, так . как привод выполнен ручным.

Цель изобретения - повышение производительности при упрощении конструкции.

Указанная цель достигается тем, что устройство снабжено размещенным в выполненном в рейке пазу клином, который подпружинен относительно нее и установлен с воэможностью взаимодействия с упомянутым приводом и опорой, На фиг. 1 изображено предлагаемое устройство, общий вид в разрезе, на фиг. 2 - разрез A-A на фиг. 1.

Зажимное устройство содержит корпус 1, к верхнему торцу которого прикреплена кондукторная плита 2 ,с базовыми пальцами 3 и планкой 4.

В пазу нижней части корпуса размещена щриводная рейка 5. В пазу рейки, выполненном параллельно направлению ее перемещения,.с возможностью возв-, ратно-поступательного движения размещен клин б ° Клин шарнирно связан со штоком 7 пневмоцилиндра 8.К торцу клина приКреплена планка 9, а к торцу рейки — планка 10. Отростки планок круглой форьы введены в паз крышки 11, Между отростками размещена пружина 12-сжатия. К левому торцу рейки 5 прикреплена планка 13.

Рейка 14 посажена в наклонное отверстие корпуса с воэможностью возвратно-поступательного движения. Нижний конец рейки 14, входящий в сквозной паэ рейки 5, имеет клиновую поверхность, которая в рабочем положении контактирует с поверхностью клина б, Рейки 5 и 14 сцеплены с шестерней 15, Верхний торец рейки 14 имеет форму фланца. На нем закреплены два пальца 16 и упор 17 для предварительной установки обрабатываемой детали 18, Фиксатор 19 ориентирует рейку 14 в угловом положении.

Устройство работает следующим образом.

Обрабатываемая деталь установле на на пальцах 3 и прижата к базовой

ЗО -планке 4. После обработки, например

850347 сверления отверстия, воздух под давлением подается в правую полость цилиндра 8. Поршень цилиндра вместе со штоком 7, планкой 9 и клином 6 перемещается влево. До подхода планки 9 к планке 13 рейка 5 удерживается на месте пружиной 12 через планку 10.

С подходом планки 9 к планке 13 начинается перемещение влево рейки 5, вращение шестерни 15 и перемещение рейки 14 вниз, к этому времени клин 6 выйдет из под рейки 14. Вместе с рейкой 14 опускается обработанная деталь

18. Деталь снимается с пальцев 16 и на ее место устанавливается новая, необработанная детаяь.

Воздух подается в левую полость 15 цилиндра. Вправо перемещается поршень со штоком и клином 6 а также рейка 5 от воздействия на нее пружины 12.

Поворачивается шестерня 15, перемещается рейка 14 с установленной на паль-щ цах 16 деталью 18. Деталь отверстиями находит н а два пальца 3 и упором

17 поджимается к базовой планке 4.

Подъем детали 18, установка ее на пальцы и предварительный прижим к базовой йланке производится под действием пружины с ее усилием. Опасность травмирования рабочего исключается. С подХОдом обрабатываемой детали к базовой планке движение реек 5 и 14 прекращается, а клин 6 под действием пневмоцилиндра продолжает перемещаться в пазу рейки 5 до контакта скошенной поверхностью с поверхностью торца рейки 14. Рейка заклинивается, поджим детали 18 к базовой поверхности планки 4 усиливается. Угол наклона рабочей поверхности клина выбран таким, что отход рейки 14 вместе с обрабатываемой деталью 18 от базовой поверхности от сил резания и подачи исключается.

Использование эажнмного устройства предлагаемой конструкции в станочных приспособлениях обеспечивает надежное крепление обрабатываемых деталей и безопасность работы. Безопасность работы обеспечивается тем, что движение открытой рейки с установленной на ней обрабатываемой деталью производится с усилием пружины. Размещение клина усиливающего механизма в пазу приводной рейки делает конструкцию компактной.

Формула изобретения

Зажимное устройство,в корпусе которого размещена опора,кинематически связанная с приводом посредством рей" ки и шестерни,о т л н ч а ю щ е е с я тем, что,с целью повышения производительности при упрощении конструкции, устройство снабжено размещенным в выполненном в рейке пазу клином. который подпружинен относительно нее и установлен с возможностью взаимодействия с упомянутыми приводом и опорой.

Источники информации принятые во внимание при экспертизе

1.НИ 0ей 66гОЮЖ.Digs ond хФигеь.

Мс(Зги-н4Ы ЬооМ соерапу. меж -Тот к, 1967, фиг. 540.

850347

2 11

Фиа 1
