Реферат

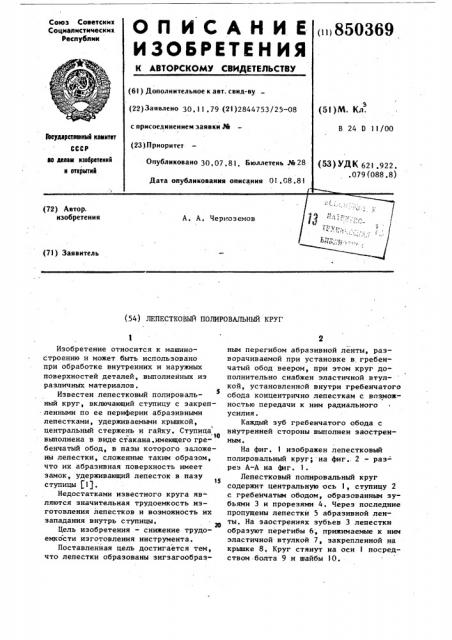

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 30, 1 1, 79 (21) 2844753/25--08 с присоединением заявки РЙ (5I)М. Кл.

В 24 0 11/00

Веударетвеииьа1 кемитет

СССР ао делам изебретеиий и открытий (23 ).П р иоритет (53) УДК 621.922..079 (088.8) Опубликовано 30,07 81. Бюллетень М28

Дата опубликования описания 01.08 .81 (72) Автор. изобретения

А. А, Черноземов (71) Заявитель (54) ЛЕПЕСТКОВЫЙ ПОЛИРОВАЛЬНЫЙ КРУГ

Изобретение относится к машиностроению и может быть использовано при обработке внутренних и наружных поверхностей деталей, выполненных из различных материалов, Известен лепестковыи полировальS ный круг, включающий ступицу с закрепленными по ее периферии абразивными лепестками, удерживаемыми крьппкой, центральный стержень и гайку, Ступица

10 вьптолнена в виде стакана, имеющего гребенчатый обод, в пазы которого заложены лепестки, сложенные таким образом, что их абразивная поверхность имеет замок, удерживающий лепесток в пазу ступицы jl), 15

Недостатками известного круга являются значительная трудоемкость изготовления лепестков и возможность их западания внутрь ступицы.

Цель изобретения — снижение трудоемкости изготовления инструмента.

Поставленная цель достигается тем, что лепестки образованы зигзагообраз2 ным перегибом абразивной ленты, разворачиваемой при установке s гребенчатый обод веером, при этом круг дополнительно снабжен эластичной втулкой, установленной внутри гребенчатого обода концентрично лепесткам с возможностью передачи к ним радиального усилия.

Каждый зуб гребенчатого обода с внутренней стороны выпблнен заостренным.

На фиг. 1 изображен лепестковый полировальный круг; на фиг.. 2 — разрез А-А на 4иг. 1.

Лепестковый полировальный круг содержит центральную ось 1, ступицу 2 с гребеттчатым ободом, образованным зубьями 3 и прорезями 4. Через последние пропущены лепестки 5 абразивной ленты, На заострениях зубьев 3 лепестки образуют перегибы 6; прижимаемые к ним эластичной втулкой 7, закрепленной на крышке 8. Круг стянут на оси 1 посредством болта 9 и шайбы 10.

850369 ф каждый из них вставляется в свой паз, а в соседний пропускается короткий конец, перегнутый через заостренный зуб гребенчатого обода. Фиксация лепест5 ков при этом аналогична описанной выше. При износе внешнего конца лепесток может быть переустановлен, В этом случае обеспечивается стопроцентное использование абразивного материала.

Формула изобретения

Сборка круга осуществляется следую щим образом.

Ступица 2 устанавливается гребенчатым ободом вверх. Абразивная лента, имеющая длину, равную суммарной длине прямолинейных участков лепестков 5, предварительно сложенная в виде гармошки, разворачивается веером, и лепестки поочередно вводятся в прорези 4, Первый и последний полулепестки IO вводятся в один паз. Затем производится вытягивание лепестков 5, перегибы 6 при этом прилегают к заостренным зубьям, огибая их, Ступица 2 одевает-. ся на ось I .В отверстие ступицы встав- ls ляется эластичная втулка 7. При ее перемещении вперед перегибы 6 плотно прижимаются к зубья 3. Крышка 8 надевается на ось 1 и в конце хода охватывает гребенчатый обод, После этого 20 собранный круг фиксируется на оси 1 болтом 9 через шайбу 10, Предлагаемая конструкция лепесткового полировального круга позволяет работать при прямом и обратном его 2s вращении. Лепестки при работе изгиба-ются и вступают в соприкосновение с обрабатываемой деталью не по линии, а по поверхности. Заостренная изнутри поверхность зубьев позволяет исполь- 30 зовать минимальное количество абразивной ленты для закрепления и минимальные усилия для удержания лепестков от смещения. Возможно применение лепестков конечной длины, В этом случае es

1. Лепестковый полировальный круг, содержащий ступицу с гребенчатым ободом с установленными в прорезях абразивными лепес"1ками и крышку, о т л ич а ю шийся тем, что, с целью снижения трудоемкости изготовления инструмента, лепестки образованы зигзагообразным перегибом абразивной ленты, при этом круг дополнительно снабжен эластичной втулкой, установленной внутри гребенчатого обода концентрично лепесткам с возможностью передачи им радиального усилия.

2, Круг по п. 1, о т л и ч а ю— шийся тем, что каждый зуб гребенчатого обода с внутренней стороны выполнен заостренным, Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР

В 352752, кл. В 24 0 11/00, 1969.
