Подъемник-снижатель
Иллюстрации
Реферат

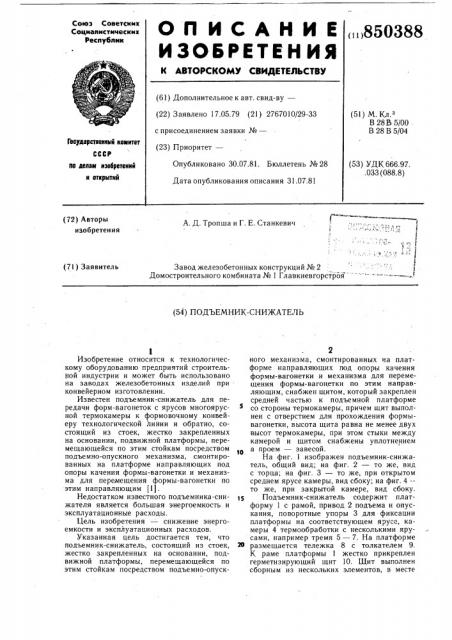

Союз Советскик
Социалистически к
Реслублик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.05.79 (21) 2767010/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
В 28 В 5/00 .
В 28 В 5/04
Гасударственный комитет
СССР (53) УДК 666.97. .033 (088.8) Опубликовано 30.07.81. Бюллетень №28
Дата опубликования описания 31.07.81 пе делам иэввретений и аткрмтий (72) Авторы изобретения
А. Д. Тропша и Г. Е. Станкевич (71) Заявитель
Завод железобетонных конструкций № 2
Домостроительного комбината № 1 Главкиевгорстроя (54) ПОДЪЕМНИК-СНИЖАТЕЛЬ
Изобретение относится к технологическому оборудованию предприятий строительной индустрии и может быть использовано на заводах железобетонных изделий при конвейерном изготовлении.
Известен подъемник-снижатель для передачи форм-вагонеток с ярусов многоярусной термокамеры к формовочному конвейеру технологической линии и обратно, состоящий из стоек, жестко закрепленных на основании, подвижной платформы, перемещающейся по этим стойкам посредством подъемно-опускного механизма, смонтированных на платформе направляющих под опоры качения формы-вагонетки и механизма для перемещения формы-вагонетки по этим направляющим (1).
Недостатком известного подъемника-снижателя является большая энергоемкость и эксплуатационные расходы.
Цель изобретения — снижение энергоемкости и эксплуатационных расходов.
Указанная цель достигается тем, что подъемник-снижатель, состоящий из стоек, жестко закрепленных на основании, подвижной платформы, перемещающейся по этим стойкам посредством подъемно-опуск2 ного механизма, смонтированных на платформе направляющих под опоры качения формы-вагонетки и механизма для перемещения формы-вагонетки по этим направляющим, снабжен щитом, который закреплен средней частью к подъемной платформе со стороны термокамеры, причем щит выполнен с отверстием для прохождения формывагонетки, высота щита равна не менее двух высот термокамеры, при этом стыки между камерой и щитом снабжены уплотнением
10. а проем — завесой.
На фиг. 1 изображен подъемник-снижатель, общий вид; на фиг. 2 — то же, вид с торца; на фиг. 3 — то же, при открытом среднем ярусе камеры, вид сбоку; на фиг. 4-то же, при закрытой камере, вид сбоку.
Подъемник-снижатель содержит платформу 1 с рамой, привод 2 подъема и опускания, поворотные упоры 3 для фиксации платформы на соответствующем ярусе, камеры 4 термообработки с несколькими ярусами, например тремя 5 — 7. На платформе размещается тележка 8 с толкателем 9.
К раме платформы 1 жестко прикреплен герметизирующий щит 10. Щит выполнен сборным из нескольких элементов, в месте
850388 соединения которых проложены эластичные прокладки для компенсации изменений линейных размеров щита. Симметрично вертикальной и горизонтальной осям шита 10 выполнен проем ll, размеры которого соответствуют габаритам форм-вагонеток 12 с изделием.
Размеры самого щита равны по ширине ширине проема камеры термообработки с допусками на уплотнение, а по высоте рассчитываются по формуле Н = 2h -и, где Н— высота щита; h — высота одного яруса; и — количество ярусов, т. е. высота щита равна высоте одного яруса, помноженной на удвоенное количество ярусов камеры.
У вертикальных кромок щита 10 попарно установлены направляющие ролики. По периметру камеры 4 термообработки смонтированы эластичные уплотнения 13, создаюшие герметичность.
Подъемники-снижатели работают следующим образом.
При закрытой камере 4 термовлажностной обработки платформы 1 подъемниковснижателей устанавливаются в нижнем положении так, что проемы 11 герметизируюших щитов 10 располагаются ниже нижнего яруса камеры, против глухой стены. Все ярусы камеры при этом закрыты.
В процессе загрузки-разгрузки . формвагонеток 12 на один из ярусов камеры 4, например средний 6, платформа 1 подъемника-снижателя поднимается до уровня этого яруса так, чтобы совпали уровни рельсов платформы 1 и рельсов камеры. При этом на платформу 1 переднего подъемникаснижателя накатывается форма-вагонетка
12 с изделием, которая тележкой 8 с толкателем 9 через проем 11 герметизируюшего щита 10 задвигается в камеру 4, проталкивая весь ряд пропариваемых изделий на поддон-вагонетках. Так как подъемникиснижатели работают синхронно, то с противоположной стороны камеры 4 поддонвагонетка с готовым изделием выталкивается через проем 11 герметизируюшего шита 10 на противоположную платформу . l.
Далее подъемники-снижатели устанавливаются против другого яруса или в нижнем положении. Цикл повторяется.
Благодаря тому, что герметизируюший шит выполнен заодно с платформой подьемника-снижателя, экономится приводная энергия, значительно упрощается конструкция подвижных узлов и увеличивается тем самым надежность их работы.
Конструкция подъемника-снижателя с герметизируюшим щитом при использовании позволяет сократить расход пара по рассчетным данным на 275 кг на один кубический метр бетона.
Формула изобретения
Подъемник-снижатель для передачи форм-вагонеток с ярусов многоярусной тер20 мокамеры к формовочному конвейеру технологической линии и обратно, состоящий из стоек, жестко закрепленных на основании, подвижной платформы, пере мешаюшейся по этим стойкам посредством подъемноопускного механизма, смонтированных на платформе направляющих под опоры качения формы-вагонетки и механизма для перемешения формы-вагонетки по этим направляюшим, отличающийся тем, что, с цель|о снижения энергоемкости и эксплуатацион3о ных расходов, он снабжен щитом, который закреплен средней частью к подвижной платформе со стороны термокамеры, причем шит выполнен с проемом для прохождения формы-вагонетки, высота щита равна не менее двум высотам термокамеры, при этом стыки между камерой и щитом снабжены уплотнением, а проем — завесой.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
4, Хо 455006, кл. В 28 В 5/04, 1973.
850388
Редактор А. Лежнина
Заказ 6204/18
Составитель Е. Кегелев
Техред А. Бойкас Корректор Г. Решетник
Тираж 629 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
